LMV324IPWRG4運算放大器詳解

LMV324IPWRG4是德州儀器（Texas Instruments）推出的一款低壓運算放大器，廣泛應用于各種需要低工作電壓、節省空間和低成本的應用中。本文將詳細介紹LMV324IPWRG4的工作原理、特點、應用、參數、引腳圖以及中文資料。

一、工作原理

LMV324IPWRG4是一款四通道低壓運算放大器，每個通道都具備獨立的運算放大功能。運算放大器按照差分放大器的原理工作，通過比較非反相輸入端（+IN）和反相輸入端（-IN）的電壓，來控制輸出端的電壓。當非反相輸入端的電壓高于反相輸入端時，輸出電壓為高電平；反之，輸出電壓為低電平。

LMV324IPWRG4的輸出端可以通過反饋電路連接到非反相輸入端，以提供放大器的增益。通過改變反饋網絡的電阻和電容值，可以調整放大器的增益。這種反饋機制使得LMV324IPWRG4能夠在各種電路中實現精確的放大和信號處理功能。

二、特點

LMV324IPWRG4具有多種顯著特點，使其在各種應用中表現出色：

1. 低失調電壓和偏置電流：LMV324IPWRG4的輸入偏置電流僅為20pA，輸入失調電壓僅為200μV，能夠在高精度應用中發揮優勢。

2. 寬共模輸入電壓范圍：LMV324IPWRG4的共模輸入電壓范圍從負電源電壓到正電源電壓的1.5V，可以在廣泛的電壓范圍內工作。

3. 高增益帶寬積：LMV324IPWRG4具有3MHz的增益帶寬積，可以滿足許多信號處理應用的需求。

4. 低噪聲：LMV324IPWRG4的輸入電壓噪聲僅為18nV/√Hz，適用于對噪聲敏感的應用。

5. 低功耗：LMV324IPWRG4的典型供電電流僅為410μA，可用于電池供電等低功耗應用。

6. 寬溫度范圍：LMV324IPWRG4可在-40°C至+125°C的工業級溫度范圍內工作，適用于惡劣環境條件下的應用。

7. 軌到軌輸出擺幅：LMV324IPWRG4具有軌到軌輸出擺幅，能夠充分利用電源電壓范圍，提供更大的輸出動態范圍。

三、應用

LMV324IPWRG4是一款通用運算放大器，適用于多種應用領域：

1. 音頻放大：LMV324IPWRG4可用于音頻放大電路，如揚聲器放大、耳機放大等，為音頻信號提供合適的驅動能力。

2. 傳感器信號調理：LMV324IPWRG4可用于調理來自各種傳感器的微弱信號，如溫度傳感器、壓力傳感器等，提高信號質量。

3. 電池供電設備：LMV324IPWRG4功耗低，適合應用于電池供電的便攜式設備，如遙控器、監控設備等。

4. 工業控制：LMV324IPWRG4可用于工業控制系統的信號調理和運算，如PID控制器、運動控制等。

5. 醫療設備：LMV324IPWRG4可應用于醫療設備的信號調理和放大，如心電圖儀、電子體溫計等。

6. 通訊設備：LMV324IPWRG4可用于通訊設備的信號調理和放大，如對講機、無線耳機等。

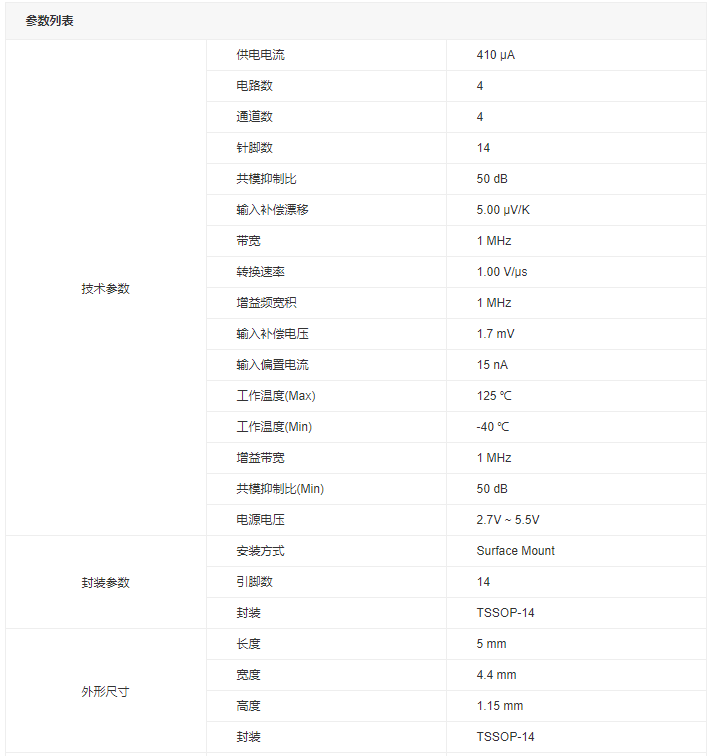

四、參數

LMV324IPWRG4的主要參數如下：

• 品牌：TI（德州儀器）

• 產品分類：運算放大器

• 封裝：TSSOP-14

• 電路數：4

• 輸出類型：滿擺幅

• 壓擺率：1V/μs

• 電流-輸入偏置：15nA（典型值）

• 電壓-輸入補償：1.7mV（典型值）

• 電流-供電：410μA（x4通道）

• 電壓-跨度（最小值）：2.7V

• 電壓-跨度（最大值）：5.5V

• 工作溫度：-40°C至+125°C（TA）

• 安裝類型：表面貼裝型

• 增益帶寬積：3MHz（典型值）

• 輸入電壓噪聲密度：18nV/√Hz（典型值）

• 共模抑制比：50dB至65dB（典型值）

• 輸入偏置電流：20pA（典型值）

• 輸入失調電壓：200μV（典型值）

五、引腳圖

LMV324IPWRG4的引腳圖如下（以TSSOP-14封裝為例）：

(引腳圖示例，具體引腳排列可能因封裝不同而有所差異)



Pin 1: IN-1  (反相輸入端1)

Pin 2: IN+1  (非反相輸入端1)

Pin 3: V-    (負電源端)

Pin 4: VCC   (正電源端)

Pin 5: OUT1  (輸出端1)

Pin 6: NC    (未連接)

Pin 7: IN-2  (反相輸入端2)

Pin 8: IN+2  (非反相輸入端2)

Pin 9: GND   (接地端)

Pin 10: OUT2 (輸出端2)

Pin 11: NC   (未連接)

Pin 12: IN-3 (反相輸入端3)

Pin 13: IN+3 (非反相輸入端3)

Pin 14: OUT3 (輸出端3)

(注：某些封裝可能沒有NC引腳，或者NC引腳的數量和位置有所不同)

請注意，具體的引腳排列和編號可能因封裝形式的不同而有所差異。在實際應用中，請參考具體型號的引腳圖和數據手冊。

六、中文資料

以下是LMV324IPWRG4的一些中文資料概述：

1. 數據手冊：數據手冊是了解LMV324IPWRG4詳細參數和特性的重要資料。它包含了LMV324IPWRG4的電氣特性、引腳功能、封裝信息、應用電路等詳細信息。用戶可以通過德州儀器的官方網站或相關渠道獲取數據手冊。

2. 應用筆記：應用筆記是德州儀器提供的一種技術文檔，旨在幫助用戶更好地理解和應用LMV324IPWRG4。應用筆記通常包含具體的應用案例、電路設計、調試技巧等內容，對于用戶在實際應用中遇到的問題具有指導意義。

3. 技術論壇：德州儀器和其他技術論壇是用戶交流和分享經驗的重要平臺。用戶可以在這些論壇上提問、分享心得、獲取技術支持等。通過參與技術論壇的討論，用戶可以更好地了解LMV324IPWRG4的應用和解決方案。

4. 參考設計：德州儀器提供了許多參考設計，這些設計是基于LMV324IPWRG4等產品的實際應用案例。參考設計通常包含完整的電路圖、PCB布局、軟件代碼等，用戶可以直接使用或參考這些設計來開發自己的產品。

七、總結

LMV324IPWRG4是一款功能強大、性能卓越的低壓運算放大器，適用于多種應用領域。通過了解其工作原理、特點、應用、參數和引腳圖等信息，用戶可以更好地選擇和使用這款產品。同時，通過參考數據手冊、應用筆記、技術論壇和參考設計等中文資料，用戶可以更深入地了解LMV324IPWRG4的應用和解決方案，從而在實際應用中取得更好的效果。

LMV324IPWRG4憑借其低功耗、低噪聲、高精度等特點，在音頻放大、傳感器信號調理、電池供電設備等領域具有廣泛的應用前景。隨著電子技術的不斷發展，LMV324IPWRG4將繼續在更多領域發揮重要作用，為用戶的產品設計和開發提供有力支持。
