AMG8833溫度傳感器芯片詳解

一、AMG8833溫度傳感器芯片型號及概述

AMG8833是一款由松下（Panasonic）生產的紅外熱成像傳感器芯片，也被稱為Grid-EYE。它是一款8x8像素陣列的熱電堆紅外傳感器，每個像素都能獨立測量周圍環境的溫度，并將這些信息通過串行接口（通常為I2C或SPI）傳輸給微控制器。該傳感器以其高精度、寬廣的測量范圍和小巧的體積，在工業自動化、智能家居、安防監控等領域有著廣泛的應用。

二、AMG8833的工作原理

AMG8833內部包含8x8個像素單元，每個像素單元都能感知周圍環境的紅外能量。紅外能量被轉換為電信號，這些電信號經過處理后被轉化為溫度數據，最終形成圖像。傳感器的每個像素都有一組對應的寄存器，用于存儲和控制傳感器的參數，如采樣率、溫度分辨率和警報閾值等。

傳感器的工作流程大致如下：

1. 紅外能量接收：傳感器通過其8x8像素陣列接收來自周圍環境的紅外輻射。

2. 信號轉換：每個像素單元將接收到的紅外能量轉換為電信號。

3. 信號處理：電信號經過放大和濾波等處理后，被轉換為數字溫度數據。

4. 數據傳輸：處理后的溫度數據通過I2C或SPI接口傳輸給微控制器或單片機。

三、AMG8833的特點

1. 高精度：AMG8833具有較高的溫度測量精度，誤差在±2.5℃以內（High gain模式下），能夠滿足對溫度精確測量的需求。

2. 寬廣的測量范圍：該傳感器的測量范圍廣泛，從-20℃到100℃（有些資料指出為0℃到80℃，這可能與傳感器的具體型號或工作模式有關），適用于多種環境溫度的監測。

3. 緊湊的體積：AMG8833采用小型化封裝，如QFN24封裝，便于在電路板上安裝，適用于空間有限的場合。

4. 可配置的中斷引腳：傳感器具有可配置的中斷引腳，當任何單個像素的溫度高于或低于設置的閾值時，可以觸發中斷信號，便于實現溫度監控和報警功能。

5. I2C通信接口：傳感器支持I2C通信接口，便于與微控制器或單片機進行數據傳輸和控制。

四、AMG8833的應用

AMG8833因其高精度、寬廣的測量范圍和緊湊的體積，被廣泛應用于各種需要實時溫度監測的場合。以下是一些典型的應用領域：

1. 工業自動化：在工業自動化領域，AMG8833可以用于監測機器設備的溫度，預防過熱故障，提高生產效率和安全性。

2. 智能家居：在智能家居領域，該傳感器可以用于監測室內溫度，實現智能溫控和節能效果。同時，它還可以用于人體檢測，如通過檢測人體的紅外輻射來實現智能家居的自動化控制。

3. 安防監控：在安防監控領域，AMG8833可以用于檢測火災隱患，通過監測環境溫度的異常變化來及時發現火源。此外，它還可以用于監控人員或動物的活動情況，為安防系統提供重要的溫度信息。

4. 醫療領域：在醫療領域，該傳感器可以用于測量人體溫度，為醫療診斷和治療提供輔助信息。需要注意的是，雖然AMG8833具有較高的測量精度，但在測量人體溫度時仍需要進行適當?shù)臏囟妊a償和校準。

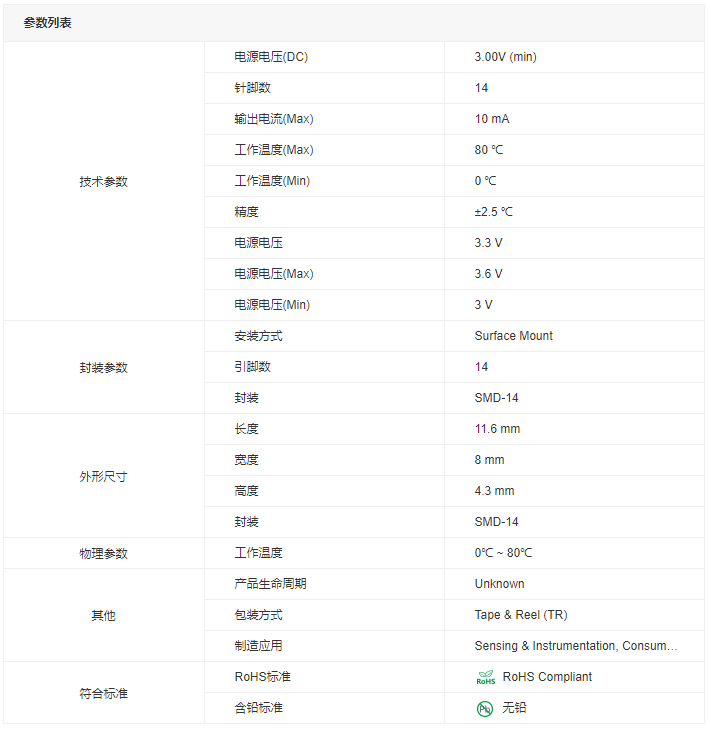

五、AMG8833的參數

AMG8833的主要參數包括電源電壓、電流消耗、輸出信號類型、通信接口、測溫點數、幀率、紅外測溫分辨率等。以下是一些具體的參數信息：

1. 電源電壓：通常為2.7V至5.5V，有些資料指出最小電源電壓為3.0V，最大電源電壓為3.6V或5.5V，具體取決于傳感器的型號和工作模式。

2. 電流消耗：最大輸出電流為10mA（具體值可能因型號和工作模式而異）。

3. 輸出信號類型：模擬或數字信號，具體取決于傳感器的配置和接口。

4. 通信接口：I2C或SPI接口，便于與微控制器或單片機進行數據傳輸和控制。

5. 測溫點數：64個（8x8矩陣）。

6. 幀率：10幀每秒或1幀每秒，具體取決于傳感器的配置和工作模式。

7. 紅外測溫分辨率：0.25℃（具體值可能因型號和工作模式而異）。

8. 熱敏電阻測量范圍：-20℃至80℃（有些資料指出為0℃至80℃）。

9. 紅外測溫準確度：High gain模式下誤差在±2.5℃以內，Low gain模式下誤差在±3℃以內。

六、AMG8833的引腳圖及功能

AMG8833通常采用QFN24或類似的封裝形式，具有14個引腳。以下是一個典型的引腳圖及功能說明：

1. 引腳1（VDD）：電源正極，用于為傳感器提供工作電壓。

2. 引腳2（SCL）：I2C通信接口的時鐘線，用于傳輸時鐘信號。

3. 引腳3（SDA）：I2C通信接口的數據線，用于傳輸數據信號。

4. 引腳4（INT）：中斷引腳，當傳感器檢測到溫度異常時，可以觸發中斷信號。

5. 引腳5（ADDR）：設備地址選擇腳，用于設置傳感器的I2C設備地址。

6. 引腳6（GND）：電源負極，用于為傳感器提供接地。

7. 引腳7-14：其他引腳可能包括電源去耦電容引腳、熱敏電阻引腳、備用引腳等，具體取決于傳感器的型號和封裝形式。

需要注意的是，不同型號的AMG8833可能具有不同的引腳配置和功能，因此在設計和使用時應參考具體的產品手冊和資料。

七、AMG8833的中文資料及驅動代碼

為了方便開發者使用AMG8833傳感器，松下和其他廠商提供了豐富的中文資料和驅動代碼。以下是一些常用的中文資料和資源：

1. AMG8833數據手冊：數據手冊包含了傳感器的詳細規格、電氣特性、引腳定義、功能描述、接口協議、應用示例、故障排查指南等多個部分。它是設計和使用傳感器的重要參考文檔。

2. AMG8833驅動代碼：驅動代碼通常包括初始化傳感器、讀取溫度數據、處理和顯示圖像等功能。開發者可以根據自己的需求選擇合適的驅動代碼，并進行適當?shù)男薷暮蛿U展。以下是一個簡單的AMG8833驅動代碼示例（基于STM32微控制器）：

#include "AMG8833.h"

#include "stm32f4xx_hal.h"



// 初始化AMG8833傳感器

void AMG8833_Init(void)

{

// 初始化I2C通信接口

HAL_I2C_Init(&hi2c1);



// 配置傳感器的工作模式、增益設置等參數

AMG8833_WriteRegister(AMG8833_POWER_CONTROL_REG, 0x01); // 設置為正常工作模式

AMG8833_WriteRegister(AMG8833_FRAME_RATE_REG, 0x00); // 設置為10幀每秒

// ... 其他配置代碼

}



// 讀取溫度數據

void AMG8833_ReadTemperature(uint16_t *temperatureData)

{

// 讀取64個像素點的溫度數據

for (int i = 0; i < 64; i++)

{

uint8_t tempHigh, tempLow;

AMG8833_ReadRegister(AMG8833_TEMPERATURE_BASE_REG + i * 2, &tempHigh, 1);

AMG8833_ReadRegister(AMG8833_TEMPERATURE_BASE_REG + i * 2 + 1, &tempLow, 1);

temperatureData[i] = (tempHigh << 8) | tempLow;

}

}



// I2C寫操作

HAL_StatusTypeDef AMG8833_WriteRegister(uint8_t regAddr, uint8_t data)

{

uint8_t txData[2] = {regAddr, data};

return HAL_I2C_Master_Transmit(&hi2c1, AMG8833_I2C_ADDRESS, txData, 2, HAL_MAX_DELAY);

}



// I2C讀操作

HAL_StatusTypeDef AMG8833_ReadRegister(uint8_t regAddr, uint8_t *data, uint16_t size)

{

uint8_t txData[1] = {regAddr};

return HAL_I2C_Master_TransmitReceive(&hi2c1, AMG8833_I2C_ADDRESS, txData, 1, data, size, HAL_MAX_DELAY);

}

上述代碼僅為示例，具體實現時可能需要根據實際硬件平臺和傳感器型號進行適當?shù)男薷暮蛿U展。

八、總結

AMG8833是一款功能強大、易于使用的紅外熱成像傳感器芯片。它以其高精度、寬廣的測量范圍、緊湊的體積以及豐富的功能特性，在多個領域展現出了廣泛的應用潛力。以下是對AMG8833的進一步探討，包括其在實際應用中的注意事項、常見問題及解決方案，以及未來發展趨勢。

九、實際應用中的注意事項

1. 環境適應性：雖然AMG8833具有較高的環境適應性，但在極端溫度或濕度條件下，其性能可能會受到影響。因此，在實際應用中，應確保傳感器處于適宜的工作環境中，避免長時間暴露在極端條件下。

2. 電源管理：為了延長設備的電池壽命，應合理管理傳感器的電源。在不需要實時溫度監測時，可以通過關閉傳感器或降低其工作頻率來減少功耗。

3. 數據校準：由于傳感器在生產過程中可能存在微小的制造差異，因此在實際應用前，建議對傳感器進行校準，以確保測量結果的準確性。

4. 電磁干擾：在電磁環境復雜的場合，AMG8833可能會受到電磁干擾的影響，導致測量數據出現波動。因此，在設計和布局電路時，應充分考慮電磁兼容性，以減少干擾。

十、常見問題及解決方案

1. 溫度數據不準確：這可能是由于傳感器未正確校準、環境溫度變化過快或傳感器受到干擾等原因造成的。解決方案包括重新校準傳感器、調整測量頻率以及優化電路布局等。

2. 通信故障：當傳感器與微控制器之間的通信出現問題時，可能是由于I2C接口配置錯誤、通信線路故障或傳感器故障等原因造成的。解決方案包括檢查I2C接口配置、檢查通信線路以及更換傳感器等。

3. 功耗過高：這可能是由于傳感器工作頻率過高或電源管理不當?shù)仍蛟斐傻?。解決方案包括降低傳感器的工作頻率、優化電源管理等。

十一、未來發展趨勢

1. 更高精度：隨著傳感器技術的不斷發展，未來AMG8833的精度有望進一步提高，以滿足對溫度測量更高精度的需求。

2. 更低功耗：為了滿足移動設備對低功耗的需求，未來AMG8833可能會采用更先進的低功耗設計，以減少功耗并延長電池壽命。

3. 智能化應用：隨著物聯網和人工智能技術的不斷發展，未來AMG8833可能會與更多的智能設備相結合，實現更加智能化的溫度監測和控制。

4. 小型化封裝：為了滿足小型化設備的需求，未來AMG8833可能會采用更小的封裝形式，以便在有限的空間內安裝和使用。
