ES3D肖特基二極管詳解

一、引言

ES3D是一種廣泛應用于電子設備中的肖特基二極管。其優越的電氣特性和高效能使其成為電源管理、整流以及其他多種電路中不可或缺的元件。本文將詳細介紹ES3D肖特基二極管的型號、工作原理、特點、應用及參數等信息，以幫助讀者更好地理解和應用這一器件。

二、型號介紹

1. ES3D的基本信息

• 型號：ES3D

• 類型：肖特基二極管

• 封裝：DO-214AC（SMA）

• 電流等級：3A

• 電壓等級：40V

2. 相關型號

除了ES3D，還有許多類似的肖特基二極管型號，適用于不同的應用場景。常見的型號包括：

• SS14：額定電流1A，額定電壓40V。

• SS16：額定電流1.5A，額定電壓60V。

• SS56：額定電流5A，額定電壓60V。

這些型號各有其特點，開發者可根據實際需求選擇合適的器件。

三、工作原理

肖特基二極管的工作原理與普通二極管有顯著區別，主要體現在其結構和電氣特性上。

1. 肖特基接觸

肖特基二極管由金屬（如鋁或鈦）與n型半導體材料（如硅）形成的肖特基接觸。這種結構使得肖特基二極管能夠?qū)崿F(xiàn)較低的正向電壓降，通常在0.3V到0.6V之間。

2. 正向和反向偏置

• 正向偏置：當施加正向電壓時，二極管內部的電流迅速增大，允許電流通過，表現出低的正向壓降。

• 反向偏置：施加反向電壓時，二極管會阻止電流流動，直到達到反向擊穿電壓。

3. 反向恢復特性

與普通二極管相比，肖特基二極管幾乎沒有反向恢復時間，因此在高頻應用中能夠更快地響應變化，減少能量損失。

四、特點

ES3D肖特基二極管具有以下主要特點：

1. 低正向壓降

ES3D的正向壓降通常在0.3V到0.5V之間，這使得其在電源管理應用中能顯著降低能量損耗。

2. 高速開關性能

肖特基二極管的開關速度非?？欤m合用于高頻電路。這種特性能夠減少開關損耗，提升電路效率。

3. 低反向恢復電流

在反向恢復時，ES3D的反向恢復電流非常小，這一特性使其在高頻開關電源中表現出色。

4. 寬溫度范圍

該器件可以在-55°C到+125°C的溫度范圍內正常工作，適用于各種環境條件。

5. 強大的抗擊穿能力

ES3D能夠承受高達40V的反向擊穿電壓，這使得它能夠在多種電壓環境中安全工作。

五、應用

ES3D肖特基二極管廣泛應用于多個領域，主要包括：

1. 電源管理

在開關電源和DC-DC轉換器中，ES3D常用作整流二極管，以提高能效和穩定性。其低壓降特性有助于提升轉換效率。

2. 整流電路

ES3D被廣泛應用于AC-DC整流電路中，其快速整流特性使得能量轉換效率更高。

3. 反向極性保護

在電源設計中，肖特基二極管能夠有效保護電路免受反向極性連接的損害。

4. LED驅動電路

在LED驅動電路中，ES3D可以作為反向極性保護，確保LED安全穩定地工作。

5. 高頻開關電路

由于其優越的開關性能，ES3D非常適合在高頻開關電源和射頻應用中使用。

六、參數

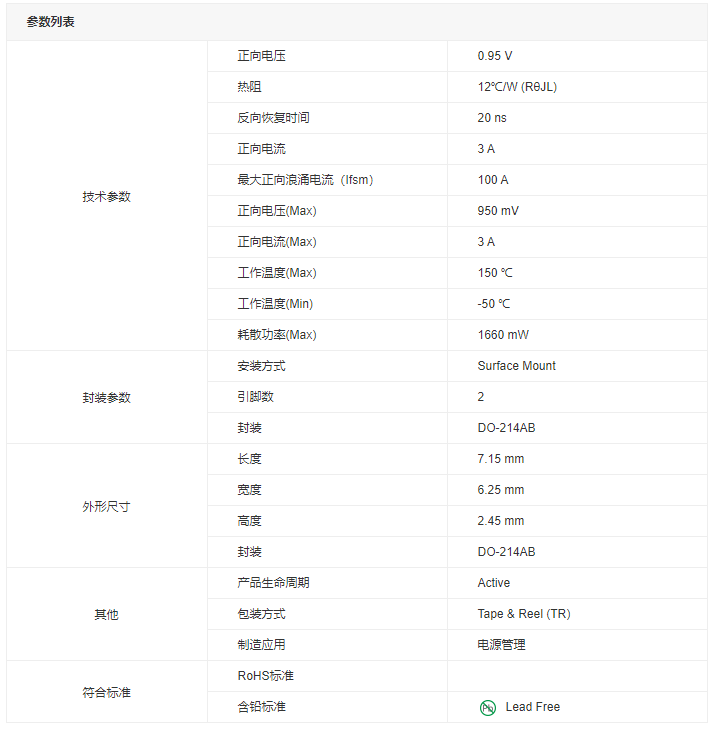

以下是ES3D肖特基二極管的主要技術參數：

七、設計注意事項

在設計中使用ES3D肖特基二極管時，應考慮以下幾個方面：

1. 反向電壓選擇

在選擇器件時，確保其反向電壓高于實際工作條件下的電壓，以避免擊穿。

2. 散熱設計

在高功率應用中，雖然ES3D具有良好的散熱性能，但仍需考慮散熱設計，以確保器件在安全溫度范圍內工作。

3. 正向電流限制

應避免將二極管的工作電流超過額定值，以防止器件失效。

4. PCB布局

在電路板布局中，將ES3D盡量靠近負載，以減少導線電阻和電感，從而提升性能。

八、市場前景

隨著電子技術的不斷進步和發展，肖特基二極管的市場需求也在不斷增加。尤其是在新能源、智能家居和電動汽車等新興領域，ES3D肖特基二極管的高效能特性將繼續發揮重要作用。市場對能效和高性能電子元件的需求，將推動肖特基二極管技術的進一步發展。

九、常見問題解答

在使用ES3D肖特基二極管的過程中，用戶可能會遇到一些常見問題，以下是一些典型問題及其解答：

1. 肖特基二極管和普通二極管的區別是什么？

肖特基二極管與普通二極管的主要區別在于結構和工作原理。肖特基二極管的金屬與半導體接觸使其具有更低的正向電壓降和更快的開關速度，適合高頻和低功耗應用。

2. 在什么情況下使用ES3D肖特基二極管？

ES3D適合用于電源管理、整流電路以及需要快速開關的高頻應用，能夠顯著降低能量損耗。

3. 如何選擇適合的肖特基二極管型號？

選擇肖特基二極管時，需考慮正向電流、反向電壓和正向電壓降等關鍵參數，確保選擇符合電路需求的型號。

4. ES3D肖特基二極管是否適合高溫環境？

ES3D能夠在-55°C至+125°C的溫度范圍內正常工作，適合多種環境，但高溫下反向漏電流會增加，需做好散熱設計。

十、對比其他類型二極管

在電子設計中，除了肖特基二極管，還有多種類型的二極管可供選擇，下面對常見幾種類型進行對比：

1. 硅二極管（Si Diode）

• 正向壓降：約0.7V，明顯高于肖特基二極管。

• 應用：常用于一般整流和信號調制等場合。

• 缺點：在高頻應用中反向恢復時間較長，導致能量損失較大。

2. 快速恢復二極管（Fast Recovery Diode）

• 正向壓降：約0.5V，優于普通硅二極管。

• 應用：適用于需要較快開關速度的場合。

• 缺點：雖然比普通硅二極管快，但仍不及肖特基二極管快速。

3. 氮化鎵二極管（GaN Diode）

• 正向壓降：非常低，適合在高效能應用中，尤其是在電源轉換領域。

• 應用：用于高頻率、高效率的電源轉換，如DC-DC轉換器和高功率電子設備。

• 缺點：成本相對較高，設計復雜。

十一、總結

ES3D肖特基二極管以其低正向壓降、高開關速度和出色的電氣特性，在電子產品中發揮著重要作用。它在電源管理、整流、LED驅動以及保護電路等領域得到了廣泛應用。通過合理選擇和設計，可以充分發揮其優勢，從而提升整體電路的效率與性能。

隨著科技的進步和市場需求的變化，肖特基二極管的技術也在不斷發展。針對新興應用領域，如新能源汽車、智能家居和可再生能源等，未來的肖特基二極管將更加注重能效、性能和可靠性。ES3D作為一種典型的肖特基二極管，值得工程師在設計中加以考慮。

十二、參考文獻

1. 半導體器件原理與應用

2. 肖特基二極管技術發展及其應用研究

3. 現代電源管理技術及其應用

4. 電子元器件數據手冊

通過以上內容的詳細解析，希望能幫助讀者更好地理解ES3D肖特基二極管的工作原理、特點及其在現代電子設計中的重要性。如果有進一步的技術問題或設計需求，歡迎隨時交流。
