AON6414A MOSFET 詳解
一、引言
AON6414A 是一款高性能的 N 溝道金屬氧化物半導體場效應管（MOSFET），廣泛應用于開關電源、DC-DC 轉換器、馬達驅動等領域。由于其出色的電氣特性和優良的熱性能，AON6414A 在電源管理和功率轉換中扮演著重要角色。本文將深入探討 AON6414A 的型號、工作原理、主要特點、應用及其技術參數等內容。
二、AON6414A 的基本信息
1. 型號及分類
AON6414A 是由 AOS (Advanced Semiconductor Engineering) 公司推出的一款 N 溝道 MOSFET。它屬于高壓 MOSFET 系列，主要用于功率管理和開關應用。

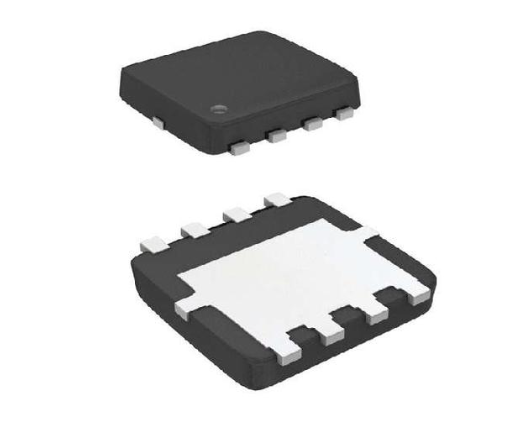

2. 封裝形式
AON6414A 通常采用 TO-220、DPAK 或 SMD 封裝形式，這些封裝形式具有較好的散熱性能，適合在高功率應用中使用。
三、AON6414A 的工作原理
1. MOSFET 的基本工作原理
MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一種使用電場來控制電流流動的半導體器件。N 溝道 MOSFET 的基本結構包括源極（Source）、漏極（Drain）和柵極（Gate）。工作時，柵極施加的電壓控制源極與漏極之間的導通狀態。
導通狀態：當柵極施加的電壓超過某一閾值（Vgs），MOSFET 導通，源極與漏極之間形成低阻抗通路，電流可以自由流動。
截止?fàn)顟B(tài)：當柵極電壓低于閾值電壓時，MOSFET 截止，源極與漏極之間的電流幾乎為零。
2. 工作模式
AON6414A 的工作模式主要包括以下幾種：
增強型模式：在此模式下，MOSFET 的閾值電壓為正值，只有當柵極電壓高于此值時，器件才會導通。
線性模式：在此模式下，MOSFET 處于導通狀態，但 Vds 仍然較小，此時 MOSFET 可用作可調電阻。
飽和模式：在此模式下，Vgs 遠大于 Vth，MOSFET 完全導通，源極與漏極之間的電阻值最低，器件處于開關狀態。
四、AON6414A 的主要特點
1. 低導通電阻
AON6414A 的 Rds(on) 非常低，通常在 10 mΩ 左右。這意味著在導通狀態下，電流通過時的能量損耗極小，提高了系統的整體效率。
2. 高擊穿電壓
AON6414A 的最大漏源擊穿電壓（Vds）為 30V，適用于多種高壓應用。較高的擊穿電壓使得該 MOSFET 可以在惡劣的電氣環境中安全工作。
3. 快速開關特性
該器件具有較快的開關速度，使其能夠有效地適應高頻率開關電源和其他需要快速切換的應用，降低開關損耗。
4. 良好的熱性能
AON6414A 的封裝設計考慮了散熱性能，適合高功率應用中的使用。良好的熱性能可以提高器件的可靠性和使用壽命。
5. 高可靠性
AON6414A 經過嚴格的測試和篩選，具備優良的長期穩定性和耐用性，適合于工業和消費類電子產品。
五、AON6414A 的應用領域
1. 開關電源
在開關電源設計中，AON6414A 作為開關元件能夠有效地調節電流，提升電源轉換效率。其低導通電阻和快速開關特性使其在 DC-DC 轉換器中表現出色。
2. 電動機驅動
AON6414A 適用于電動機控制電路，能夠?qū)崿F(xiàn)高效的電機驅動。通過 PWM 控制，可以調節電機的轉速和扭矩。
3. 電源管理 IC
在電源管理集成電路中，AON6414A 作為主要開關器件，用于高效電源轉換和電能管理，提高系統的整體性能。
4. LED 驅動
在 LED 驅動電源中，AON6414A 可以作為開關器件，調節 LED 的亮度，并提升系統的能效。
5. 消費電子
AON6414A 還被廣泛應用于消費電子產品，如手機充電器、筆記本電腦電源等，提供高效的功率轉換和管理。
六、AON6414A 的技術參數
以下是 AON6414A 的關鍵技術參數：
| 參數 | 說明 |
|---|---|
| 設備類型 | N 溝道 MOSFET |
| 最大漏源電壓（Vds） | 30 V |
| 最大柵源電壓（Vgs） | ±20 V |
| 導通電阻（Rds(on)） | 10 mΩ (典型值) |
| 最大漏電流（Id） | 120 A |
| 開關時間（td(on)） | 30 ns |
| 開關時間（td(off)） | 70 ns |
| 最大結溫 | 150 °C |
| 封裝類型 | TO-220 / DPAK / SMD |
七、AON6414A 的設計考慮
在設計使用 AON6414A 的電路時，需考慮以下幾點：
1. 電源管理
確保為 MOSFET 提供適當?shù)臇艠O驅動電壓，以便在導通和截止?fàn)顟B(tài)之間迅速切換，從而提高開關速度和效率。
2. 熱管理
在高功率應用中，合理的散熱設計是必須的?？梢酝ㄟ^(guò)散熱片、風扇等手段來降低器件的工作溫度，避免因過熱導致的性能下降。
3. 電路布局
在 PCB 設計中，合理布局器件的位置和走線，可以減少信號延遲和反射，提高電路的整體性能。盡量縮短 MOSFET 的輸入、輸出和地線之間的連接，降低電感和電阻。
4. 保護電路
設計中應加入必要的保護電路，如過壓保護、過流保護和熱保護等，以確保 AON6414A 在異常條件下的安全運行。
八、AON6414A 的競爭優勢
1. 性價比
AON6414A 在性能和價格之間保持良好的平衡，適合各種成本敏感型應用。其低導通電阻和高擊穿電壓使其在同類產品中具備較強的競爭力。
2. 廣泛的適用性
無論是在高頻開關電源還是電動機驅動中，AON6414A 都能表現出色，適應多種行業和領域的需求。
3. 快速市場響應
AOS 作為制造商，能夠快速響應市場需求，提供高品質的 MOSFET 產品，幫助客戶在競爭中獲得優勢。
九、一款高性能 N 溝道 MOSFET
AON6414A 作為一款高性能 N 溝道 MOSFET，以其低導通電阻、高擊穿電壓和快速開關特性，成為開關電源、馬達驅動、LED 驅動等多種應用的理想選擇。其設計靈活、性能卓越、可靠性高，為現代電子設備提供了出色的功率管理方案。
在未來，隨著電子技術的不斷發展，AON6414A 將繼續在高效電源轉換和功率管理中發揮重要作用。設計者在使用 AON6414A 時，應關注電源管理、熱設計和電路布局等方面，確保系統的最佳性能和穩定性。隨著物聯網、5G 和人工智能等新興技術的快速發展，AON6414A 的應用前景將更加廣闊。
