一、概述

SP485EE是一款專為RS-485標準設計的收發器，適用于半雙工通信。其增強型設計提供了低功耗、高速傳輸和抗干擾能力，廣泛應用于工業自動化、儀器儀表、數據采集等領域。

二、常見型號

1. SP485EEP-L：低功耗版本，適合長距離傳輸。

2. SP485EEA：具有高傳輸速率的型號，適合高速數據通信。

3. SP485EEB：增強型版本，具備更強的抗干擾能力。

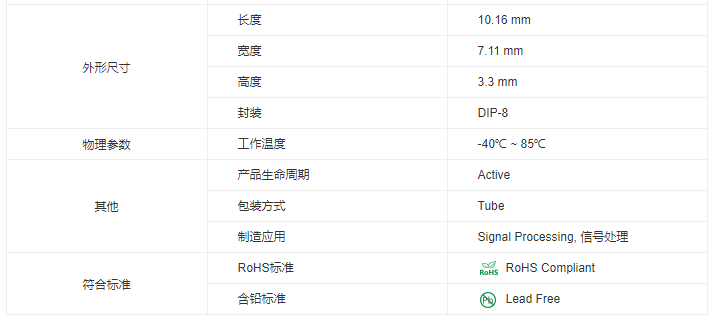

三、主要參數

參數

值

四、工作原理

SP485EE采用差分信號傳輸原理，通過A和B兩條線進行數據的傳輸與接收。該收發器將輸入的單端信號轉換為差分信號，從而提高抗干擾能力。在接收端，差分信號又被轉換回單端信號。這種設計減少了共模干擾，使數據傳輸更為穩定。

五、特點

1. 低功耗：適合于電池供電設備，延長使用時間。

2. 高抗干擾能力：差分信號設計降低了噪聲影響。

3. 高速傳輸：支持高達5 Mbps的傳輸速率。

4. 寬電壓范圍：適應不同供電環境。

5. 長傳輸距離：可達1200米，適合大規模系統。

六、作用

SP485EE收發器的主要作用是實現遠距離的串行數據通信，尤其是在多點網絡中，其能夠連接多個節點，保證數據的準確傳輸。

七、應用領域

1. 工業自動化：用于控制系統的通訊。

2. 數據采集系統：在傳感器與數據處理單元之間進行數據傳輸。

3. 樓宇自動化：用于監控與控制樓宇的電氣設備。

4. 遠程監控系統：在偏遠地區收集數據并發送回中心處理單元。

八、信號完整性與可靠性

在RS-485通信中，信號完整性至關重要。SP485EE的設計考慮了信號的衰減與畸變，采用差分信號傳輸技術，可以有效抵消外部電磁干擾和噪聲。在長距離傳輸中，信號可能因線路電阻和電容引起衰減，SP485EE通過增強的驅動能力確保信號在長距離傳輸中保持足夠的強度。

九、接線與應用示例

SP485EE的接線相對簡單，通常有四個主要引腳：

1. A（非反相）：差分信號正端。

2. B（反相）：差分信號負端。

3. RO（接收輸出）：接收數據輸出端。

4. DI（數據輸入）：數據輸入端。

在實際應用中，可以將多個SP485EE收發器連接在同一總線上，形成多點通信網絡。例如，在工業自動化系統中，可以將傳感器數據通過SP485EE發送到主控單元，從而實現集中控制和監控。

十、設計考慮事項

在設計基于SP485EE的系統時，需要考慮以下幾個方面：

1. 終端電阻：在RS-485網絡的兩端加上終端電阻（一般為120Ω）可以減少信號反射，提升信號質量。

2. 接地問題：確保良好的接地連接，以避免因接地不良導致的通信錯誤。

3. 電源供電：確保供電電壓在允許范圍內，并盡量使用穩定的電源，以保障收發器正常工作。

十一、市場競爭與發展趨勢

隨著物聯網（IoT）和智能制造的發展，對RS-485通信模塊的需求逐漸增加。SP485EE作為一種高性能收發器，面臨著來自其他通信技術（如CAN、Ethernet）的競爭。然而，RS-485的優勢在于其較長的傳輸距離和較低的成本，使其在許多傳統行業中仍然占有一席之地。

未來，SP485EE的設計可能會集成更多智能功能，如自適應數據速率、自動檢測線纜故障等，以滿足日益增長的市場需求。

十二、總結與展望

SP485EE增強型低功耗半雙工RS-485收發器，以其卓越的性能和廣泛的應用前景，成為了現代通信系統中的重要組成部分。其低功耗、高抗干擾能力和靈活的應用方式，使其適合于各種工業和商業環境。

隨著科技的不斷進步，RS-485收發器的功能將更加多樣化，未來的發展趨勢可能集中在更高的數據傳輸速率、更長的傳輸距離以及更強的網絡安全性上。無論是在新興的物聯網領域，還是在傳統的工業控制系統中，SP485EE都將繼續發揮其重要作用。

SP485EE增強型低功耗半雙工RS-485收發器是一個靈活而強大的解決方案，適用于多種應用場景。其低功耗、高速傳輸、抗干擾能力使其在現代通信系統中占有重要地位。在選擇合適的型號和了解其參數后，可以更好地滿足特定應用的需求。
