STM32F103ZET6 原理圖及相關內容

一、簡介

STM32F103ZET6 是意法半導體（STMicroelectronics）推出的一款基于 ARM Cortex-M3 核心的32位微控制器，廣泛應用于嵌入式系統中。該芯片具備高性能、低功耗和豐富的外設接口，適合用于多種應用場景，如工業控制、消費電子、智能家居等。

二、常見型號

STM32F103 系列微控制器有多個型號，主要包括：

• STM32F103C8T6：常用于開發板，具有較小的存儲和外設接口。

• STM32F103R8T6：提供更多的引腳和外設。

• STM32F103ZET6：高端型號，內置更大的閃存和 RAM，適合復雜應用。

三、主要參數

四、工作原理

STM32F103ZET6 采用 ARM Cortex-M3 核心，具備哈佛架構，能夠同時進行指令和數據的存取。其內部包含多種外設接口，用戶可以通過配置寄存器來控制這些外設。該芯片支持中斷系統，能夠快速響應外部事件，適合實時控制系統。

1. 內存架構

STM32F103ZET6 的內存架構分為 Flash、SRAM 和系統內存。Flash 用于存儲程序，SRAM 用于數據存儲。芯片內還包含一個存儲管理單元（MMU），以提高內存訪問的效率。

2. 外設接口

該微控制器集成了多種外設接口，如：

• ADC：用于模擬信號轉換為數字信號。

• DAC：用于將數字信號轉換為模擬信號。

• UART：用于串行通信。

• SPI/I2C：用于外設連接和數據傳輸。

五、特點

1. 高性能：STM32F103ZET6 具備高達 72 MHz 的主頻，適合執行復雜運算。

2. 低功耗：支持多種低功耗模式，適合電池供電的設備。

3. 豐富的外設：內置多種外設接口，方便與其他設備的連接。

4. 開發支持：提供豐富的開發工具和文檔支持，方便開發者使用。

六、作用

STM32F103ZET6 可廣泛應用于多個領域，主要包括：

• 工業自動化：用于控制和監測工業設備。

• 智能家居：作為智能家居設備的核心控制器。

• 醫療設備：用于生物醫療監測和控制。

• 消費電子：應用于各種智能電子產品。

七、應用

1. 電機控制：STM32F103ZET6 可用于電機驅動控制系統，通過 PWM 輸出控制電機速度。

2. 傳感器數據采集：可連接多種傳感器，進行數據采集和處理。

3. 智能家居系統：控制智能燈光、門鎖、安防等系統。

4. 通信系統：作為無線或有線通信的控制單元，實現數據的傳輸與接收。

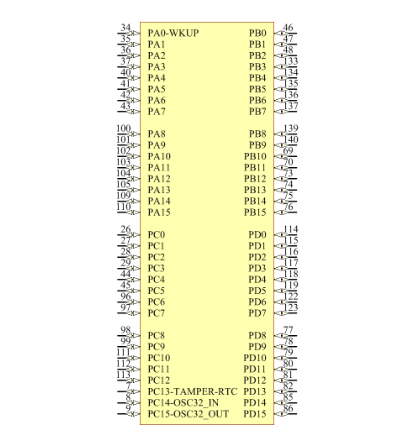

八、原理圖

原理圖通常會包含 STM32F103ZET6 的電源連接、外設連接以及復位和調試接口。典型的連接包括：

• 電源：連接 3.3V 供電。

• 晶振：連接外部晶體振蕩器以提供時鐘信號。

• USB 接口：用于數據傳輸和調試。

• 外設接口：如 ADC、GPIO 等引腳連接至傳感器或其他模塊。

九、開發環境和工具

為了高效開發基于 STM32F103ZET6 的應用，開發者需要合適的開發環境和工具鏈。常見的開發環境包括：

1. STM32CubeIDE：ST 官方提供的集成開發環境，支持代碼編寫、調試和燒錄。它集成了 STM32CubeMX，可以輕松配置外設和生成初始化代碼。

2. Keil MDK：適用于 ARM Cortex-M 微控制器的強大 IDE，提供豐富的調試功能和代碼優化選項。

3. IAR Embedded Workbench：專業的嵌入式開發工具，支持多種編程語言和調試功能，但相對較貴。

4. PlatformIO：一種開源的跨平臺開發工具，支持多種開發板和微控制器，適合使用 Visual Studio Code 的開發者。

十、示例代碼

以下是一個簡單的示例代碼，用于初始化 GPIO 引腳并點亮 LED 燈。此代碼使用 STM32 HAL 庫。

#include "stm32f1xx_hal.h"

// LED 引腳定義
#define LED_PIN GPIO_PIN_13
#define LED_PORT GPIOC

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1) {
        // 點亮 LED
        HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET);
        HAL_Delay(1000);
        // 熄滅 LED
        HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET);
        HAL_Delay(1000);
    }
}

static void MX_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 使能 GPIOC 時鐘
    __HAL_RCC_GPIOC_CLK_ENABLE();

    // 配置 LED 引腳為輸出模式
    GPIO_InitStruct.Pin = LED_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(LED_PORT, &GPIO_InitStruct);
}

void SystemClock_Config(void) {
    // 系統時鐘配置代碼
    // ...
}

十一、性能評估

在選擇 STM32F103ZET6 作為項目平臺時，評估其性能至關重要。以下幾個方面可以作為性能評估的依據：

1. 處理速度：在實際應用中，STM32F103ZET6 可以高效執行復雜運算。使用 DSP 指令集，能夠提高信號處理的速度。

2. 實時性能：對于實時控制系統，STM32F103ZET6 的中斷響應速度和優先級管理非常關鍵，能夠實現及時的響應。

3. 功耗評估：通過使用低功耗模式，開發者可以在不影響系統性能的情況下，延長設備的電池使用壽命。

4. 可靠性測試：在不同溫度和濕度條件下進行測試，以確保微控制器在各種環境下的穩定性和可靠性。

十二、常見問題及解決方案

1. 引腳配置錯誤：許多開發者在初次使用時會遇到引腳配置不當的問題，導致外設無法正常工作。解決方案是仔細檢查代碼中 GPIO 的配置，確保每個引腳的模式和功能正確。

2. 程序燒錄失敗：有時會出現程序無法燒錄的情況，可能是由于連接不良或驅動問題。確保使用合適的編程工具，并檢查連接線是否良好。

3. 外設通信問題：在使用 UART、I2C 或 SPI 進行外設通信時，常常會遇到時序和波特率設置不匹配的問題。需要確保主從設備的配置一致，及時調整波特率設置。

十三、未來發展方向

隨著技術的進步，STM32F103ZET6 的應用領域也在不斷拓展。未來可能的方向包括：

1. 物聯網（IoT）應用：STM32F103ZET6 適合用作物聯網設備的核心控制器，通過 Wi-Fi 或藍牙模塊實現聯網。

2. 智能家居控制：集成傳感器和控制模塊，構建智能家居系統，提高家居生活的便捷性和舒適度。

3. 機器人技術：在機器人控制系統中，STM32F103ZET6 可以用于數據處理和運動控制，實現自主導航和任務執行。

結論

STM32F103ZET6 作為一款高性能的 32 位微控制器，憑借其強大的功能和靈活的應用場景，成為電子設計中不可或缺的選擇。通過合理利用其特性和開發工具，開發者可以創造出更加智能和高效的系統。在快速發展的科技領域，STM32F103ZET6 將繼續發揮重要作用，推動嵌入式技術的進步和應用的擴展。

STM32F103ZET6 微控制器以其高性能和豐富的功能，成為嵌入式系統設計中的熱門選擇。通過合理配置其外設和靈活使用其編程接口，開發者可以構建出各種復雜的應用系統。了解其工作原理和特性，對于設計高效、可靠的電子系統至關重要。
