1. 引言

STM32F407ZGT6 是 STMicroelectronics 公司生產的一款基于 ARM Cortex-M4 內核的 32 位微控制器（MCU），該芯片集成了強大的處理能力、豐富的外設接口和低功耗特性，廣泛應用于工業控制、物聯網設備、消費類電子、通信和多媒體設備等多個領域。作為 STM32 系列中的一款高性能微控制器，STM32F407ZGT6 不僅具備實時控制能力，還支持 DSP 指令集，使其在信號處理和控制應用中具有卓越的表現。

本文將詳細介紹 STM32F407ZGT6 微控制器的常見型號、主要參數、工作原理、功能特點、作用及其廣泛的應用領域。

2. 常見型號

STM32F407 系列微控制器包括多個型號，主要區別在于封裝形式、存儲容量和外設功能的差異。常見的 STM32F407 微控制器型號有：

• STM32F407ZGT6：主要封裝為 LQFP144，F(xiàn)lash 存儲容量為 1 MB，SRAM 為 192 KB，工作溫度范圍為 -40°C 至 +105°C。

• STM32F407VGT6：封裝為 LQFP100，F(xiàn)lash 容量為 1 MB，SRAM 為 192 KB，適合需要較小封裝的應用。

• STM32F407RET6：封裝為 LQFP64，F(xiàn)lash 容量為 512 KB，SRAM 為 128 KB，適合體積有限的嵌入式應用。

• STM32F407IET6：封裝為 UFBGA176，F(xiàn)lash 容量為 2 MB，SRAM 為 256 KB，適用于需要高存儲容量和較多外設接口的高端應用場景。

這些型號的選擇主要根據應用需求決定，封裝形式、存儲容量和外設功能等是主要考慮因素。

3. 主要參數

STM32F407ZGT6 微控制器的關鍵技術參數如下：

• 內核：ARM Cortex-M4，主頻最高可達 168 MHz，支持浮點運算和 DSP 指令集。

• Flash 存儲：1 MB。

• SRAM：192 KB。

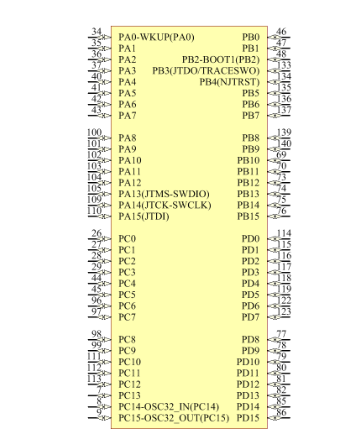

• GPIO 引腳：最多 114 個通用 I/O 引腳，支持多種復用功能。

• 定時器：14 個通用定時器（包括高級控制定時器 TIM1 和 TIM8）。

• ADC（模數轉換器）：3 個 12 位 ADC，支持多通道轉換。

• DAC（數模轉換器）：2 個 12 位 DAC。

• 通信接口：3 個 SPI、3 個 I2C、4 個 USART、2 個 CAN、1 個 SDIO、1 個以太網 MAC 和 USB OTG（支持全速和高速）。

• DMA（直接存儲器訪問控制器）：12 個 DMA 通道，支持外設和內存之間的數據高速傳輸。

• 操作電壓：1.8V - 3.6V。

• 工作溫度：-40°C 至 +105°C，適合工業級應用環境。

這些參數使 STM32F407ZGT6 微控制器具有極高的靈活性和強大的功能，能夠滿足各種應用需求。

4. 工作原理

STM32F407ZGT6 微控制器的核心基于 ARM Cortex-M4 處理器，其工作原理主要包括以下幾個部分：

4.1 核心處理單元

ARM Cortex-M4 是一款基于 RISC（精簡指令集計算機）架構的高效能處理器。該內核支持哈佛架構，即指令和數據存儲在不同的存儲空間內，允許處理器同時進行指令取值和數據訪問，從而提高處理速度。Cortex-M4 還支持浮點運算單元（FPU），使其在處理復雜數學計算時效率更高。

4.2 總線架構

STM32F407ZGT6 使用多層 AHB（Advanced High-performance Bus）和 APB（Advanced Peripheral Bus）總線架構，將處理器、存儲器、外設等模塊有效連接。AHB 用于高速模塊（如 CPU 和存儲器）之間的連接，APB 則主要用于較慢速的外設接口（如 UART、SPI、I2C）?？偩€架構允許處理器與多個外設同時通信，極大提升了系統性能。

4.3 存儲器管理

STM32F407ZGT6 集成了 1 MB 的 Flash 存儲和 192 KB 的 SRAM。Flash 用于存儲固件程序和靜態數據，SRAM 則用于運行時的數據存儲。STM32F407 采用了分區存儲器架構，允許用戶靈活分配代碼和數據存儲區，優化內存利用率。

4.4 定時器和中斷系統

STM32F407ZGT6 配備了豐富的定時器模塊，包括通用定時器、高級控制定時器和看門狗定時器。這些定時器可以用于生成精確的時間基準、捕捉外部信號事件，或進行 PWM（脈寬調制）輸出等。中斷系統通過 NVIC（Nested Vectored Interrupt Controller）管理，支持優先級控制和快速響應。

4.5 外設接口

該芯片的外設接口種類繁多，包括多個 SPI、I2C、USART、CAN、USB、以太網等接口。通過這些接口，STM32F407ZGT6 可以輕松與外部傳感器、存儲設備、通信模塊等進行連接，形成復雜的嵌入式系統。

5. 功能特點

STM32F407ZGT6 具有以下顯著特點：

5.1 高性能處理能力

由于采用了 ARM Cortex-M4 內核，STM32F407ZGT6 具備強大的數據處理能力，主頻高達 168 MHz，能夠處理復雜的實時控制任務。同時，浮點運算單元的集成，使其在信號處理和控制系統中表現出色。

5.2 多樣的外設接口

STM32F407ZGT6 支持豐富的外設接口，如 SPI、I2C、USART、CAN、USB、SDIO 等，可以靈活連接各種外部設備，極大提高了系統的擴展性。

5.3 低功耗設計

STM32F407ZGT6 具有多種低功耗工作模式，如睡眠模式、待機模式、停止模式等，可以根據應用需求選擇合適的功耗模式，延長電池壽命，非常適合低功耗物聯網設備。

5.4 強大的信號處理能力

STM32F407ZGT6 支持 DSP 指令集，能夠高效執行信號處理任務，例如 FFT（快速傅里葉變換）和 FIR 濾波等。這使得它在音頻處理、圖像處理、通信等應用中具備強大的競爭力。

5.5 豐富的開發生態系統

STM32F407ZGT6 受益于 ST 的強大開發生態系統，用戶可以使用 ST 提供的 STM32CubeMX 配置工具、標準外設庫和 HAL 庫，加速開發進程。同時，廣泛支持的開發板和調試工具也為工程師提供了良好的硬件開發支持。

6. 作用

STM32F407ZGT6 在嵌入式系統中扮演了關鍵角色，主要作用體現在以下幾個方面：

6.1 實時控制

借助高性能的處理器和豐富的定時器資源，STM32F407ZGT6 能夠?qū)崿F(xiàn)精確的實時控制，常用于工業自動化、機器人控制和伺服系統等場景。

6.2 數據采集與處理

STM32F407ZGT6 的 ADC 和 DAC 模塊使其能夠完成高精度的模擬信號采集和處理，在傳感器接口、電源管理和測量設備中廣泛應用。

6.3 通信與聯網

STM32F407ZGT6 提供多種通信接口，可以輕松與其他設備實現數據交換和聯網功能，適合物聯網設備、車載網絡、工業控制網絡等應用。

6.4 人機界面

該芯片的處理能力也適合用于開發帶有圖形界面的嵌入式設備，例如智能家居控制面板、工業觸摸屏和多媒體設備等。

7. 應用

STM32F407ZGT6 微控制器被廣泛應用于以下領域：

7.1 工業自動化

在工業控制系統中，STM32F407ZGT6 被用于電機控制、PLC（可編程邏輯控制器）、過程控制和傳感器接口等應用。其強大的實時處理能力和可靠的工業級工作溫度，使得它在惡劣環境下也能穩定工作，成為工業自動化設備的理想選擇。

7.2 物聯網設備

STM32F407ZGT6 支持多種通信接口，包括以太網、USB、SPI 和 I2C 等，使其成為物聯網設備中的重要組件。它可以與各種無線模塊（如 Wi-Fi、藍牙、Zigbee）配合使用，實現智能家居、環境監測、智能醫療等物聯網應用中的數據采集、處理和傳輸功能。

7.3 消費類電子產品

STM32F407ZGT6 被廣泛用于消費類電子設備中，尤其是在多媒體應用中，如智能音響、電視機頂盒、游戲設備和音頻處理設備。其內置的 DSP 指令集和浮點運算單元使其能夠進行復雜的音頻、圖像處理，支持高質量的多媒體輸出。

7.4 汽車電子

在汽車電子領域，STM32F407ZGT6 常用于車載娛樂系統、儀表盤顯示、車載通信和控制系統等應用。CAN 總線接口是汽車電子系統中的關鍵通信協議，STM32F407ZGT6 支持 CAN 總線，能夠?qū)崿F(xiàn)汽車內部各個模塊的通信，并確保數據傳輸?shù)膶?shí)時性和可靠性。

7.5 醫療設備

STM32F407ZGT6 也被應用于醫療電子設備中，用于生命體征監測、超聲設備、血糖儀等醫療設備的控制和數據處理。其高精度的 ADC 和低功耗設計特別適合便攜式醫療設備，為醫療設備的智能化提供了有力的支持。

7.6 電機控制

得益于豐富的定時器資源和高級控制功能（如 PWM 輸出、捕獲/比較功能），STM32F407ZGT6 常用于電機控制應用中。例如在工業機器人、無人機、家用電器和自動駕駛車輛的電機控制系統中，STM32F407ZGT6 能夠提供精準的轉速控制和位置反饋，保障系統的穩定運行。

7.7 安全系統

STM32F407ZGT6 的高性能和豐富外設接口，使其在安全監控、門禁系統、防盜報警系統中也得到了廣泛應用。其低功耗和可靠性使得這些設備能夠在長時間無人值守的情況下持續穩定工作。

7.8 智能儀表

在智能儀表應用中，如智能電表、燃?xì)獗砗退?，STM32F407ZGT6 的低功耗特性非常適合電池供電的長期運行。其 ADC 和外設接口可以實現對電壓、電流和其他物理量的精確測量和數據傳輸。

8. 低功耗設計

STM32F407ZGT6 的低功耗設計使其在電池供電的設備中具有優勢。它支持多種低功耗模式，包括：

• 睡眠模式：處理器暫停運行，但外設繼續工作，用于短時間的低功耗需求。

• 停止模式：除 SRAM 和部分外設外，其他模塊幾乎全部關閉，適合長時間等待操作的場景。

• 待機模式：僅保留最小的喚醒電路，適合非常長時間的低功耗待機應用。

這些模式可以根據應用的需求靈活切換，以達到延長電池壽命的目的。

9. 開發生態與工具支持

STM32F407ZGT6 擁有豐富的開發生態系統，STMicroelectronics 提供了強大的開發支持工具：

9.1 STM32CubeMX

STM32CubeMX 是 ST 提供的一款圖形化配置工具，用戶可以通過它輕松配置 STM32F407ZGT6 的外設、時鐘、GPIO 等，生成初始化代碼，大大簡化了開發過程。該工具支持多種 STM32 芯片，用戶可以在項目開始時選擇合適的芯片并配置其功能。

9.2 STM32CubeF4 HAL 庫

STM32CubeF4 是一套針對 STM32F4 系列的硬件抽象層（HAL）庫，它為各種外設提供了高級 API，使開發人員不必直接操作寄存器，從而加快開發進度并提高代碼的可移植性。

9.3 開發板和仿真器

ST 提供了多款適用于 STM32F407ZGT6 的開發板，如 STM32F4DISCOVERY 板，用戶可以通過這些開發板進行快速的硬件驗證。此外，ST-Link 仿真器也為開發調試提供了便捷的調試接口，支持實時調試、斷點設置和內存查看等功能。

10. 市場前景

隨著嵌入式系統的廣泛應用，STM32F407ZGT6 等高性能微控制器的市場需求不斷增長。工業自動化、物聯網、智能家居、汽車電子等領域?qū)Ω咝阅?、低功耗微控制器的需求日益增加。?STM32 系列由于其強大的生態支持和廣泛的應用場景，已經成為嵌入式系統開發人員的首選平臺之一。

特別是在物聯網領域，STM32F407ZGT6 的高效能和低功耗特性使其成為智能設備的核心控制器。隨著 5G 技術的普及，物聯網應用將更加廣泛，STM32F407ZGT6 的市場前景也將更加廣闊。

11. 總結

STM32F407ZGT6 作為一款基于 ARM Cortex-M4 內核的 32 位微控制器，憑借其高性能、豐富的外設接口、低功耗特性和強大的開發生態系統，已經在多個領域中得到了廣泛應用。無論是在工業自動化、物聯網、消費類電子產品，還是在汽車電子、醫療設備和電機控制系統中，STM32F407ZGT6 都展現出了強大的功能和穩定的表現。

STMicroelectronics 提供了豐富的開發工具和支持資源，使得開發者能夠更加高效地使用 STM32F407ZGT6 進行系統設計和產品開發。隨著嵌入式技術的不斷發展，STM32F407ZGT6 的應用領域?qū)⑦M(jìn)一步擴大，其作為高性能嵌入式微控制器的地位也將愈發鞏固。

通過靈活選擇封裝形式和存儲容量，開發人員可以根據不同的應用需求選擇合適的 STM32F407 系列產品，并充分利用其高效的處理能力和豐富的外設功能，開發出滿足市場需求的創新型嵌入式產品。
