74LS160 是一種同步十進制計數器（4位同步二進制加法計數器），在數字電路和電子設備中有著廣泛的應用。它屬于TTL（晶體管-晶體管邏輯）系列中的一款芯片，具有出色的性能和較低的功耗。74LS160的功能是將輸入的脈沖信號轉換為數字輸出，并按特定順序計數。為了全面了解該芯片，本文將詳細介紹74LS160的引腳圖、真值表、常見型號、參數、工作原理、特點、作用及其應用領域。

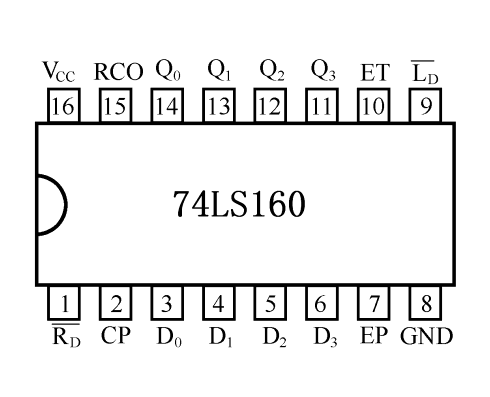

一、74LS160的引腳功能

74LS160 采用16引腳封裝，每個引腳都有其特定的功能：

1. 引腳1（CLR’）：清零輸入
   CLR’為低電平時，計數器會立即復位為0，無論時鐘或其他輸入信號狀態如何。當CLR’為高電平時，計數器可以正常工作。

2. 引腳2（CLK）：時鐘輸入
   時鐘信號控制74LS160的計數。在時鐘的上升沿（低到高電平轉換）計數器加1。

3. 引腳3（ENP）：使能輸入（高有效）
   ENP高電平時允許計數器正常計數，如果為低電平，計數器將停止計數。

4. 引腳4（ENT）：使能進位輸入（高有效）
   當ENT為高電平時，允許計數輸出進位。ENT用于多級計數器級聯時控制進位信號。

5. 引腳5-8（QA, QB, QC, QD）：計數器輸出
   這是74LS160的四位二進制輸出，分別為QA（最低位）、QB、QC和QD（最高位）。輸出值代表當前的計數狀態。

6. 引腳9（RCO）：進位輸出
   當計數器達到最大值（即9或15，取決于芯片模式），RCO輸出高電平信號，指示計數器溢出。此信號常用于級聯多個計數器。

7. 引腳10（GND）：接地
   GND是芯片的電源接地引腳，必須連接至電路的地線。

8. 引腳11（LD’）：并行數據加載（低有效）
   當LD’引腳為低電平時，可以通過D0-D3將外部數據加載到計數器中。如果LD’為高電平，計數器按時鐘脈沖計數。

9. 引腳12-15（D0-D3）：并行數據輸入
   這些引腳用于將4位二進制數據并行加載到計數器中。D0是最低位，D3是最高位。

10. 引腳16（VCC）：電源輸入
    VCC為芯片提供工作電壓，一般為+5V。

二、74LS160的真值表

74LS160 是同步十進制計數器，其計數范圍從 0 到 9。當計數器計到9時，下一次時鐘脈沖會將其復位為0，并觸發進位信號（RCO輸出高電平）。在使用時，計數器可以通過CLR’引腳復位，通過LD’引腳并行加載數據，并受時鐘脈沖的控制進行計數。

74LS160的基本真值表如下：

• ↑ 表示時鐘上升沿。

• 當 CLR’=0 時，無論其他輸入如何，輸出清零（QA=QB=QC=QD=0）。

• 當 LD’=0 時，輸入的數據通過 D0-D3 加載到計數器中。

• ENP 和 ENT 為使能信號，只有兩者同時為高電平時，計數器才能在時鐘的上升沿計數。

• 當計數器達到最大值時，RCO（進位輸出）將輸出高電平。

三、常見型號

74LS160 系列芯片有許多變種，適用于不同的應用場合。常見的型號包括：

1. 74LS160：標準的同步十進制計數器，具有復位和數據加載功能。

2. 74LS161：同步二進制計數器，與74LS160類似，但為二進制模式，計數范圍為0-15。

3. 74LS162：同步十進制計數器，與74LS160類似，但具有異步復位功能。

4. 74LS163：同步二進制計數器，與74LS161類似，但具有異步復位功能。

四、74LS160的參數

74LS160 作為TTL系列芯片，其性能參數影響著芯片在各種電路中的表現。以下是一些關鍵參數：

1. 工作電壓（Vcc）：一般為4.75V至5.25V，標準工作電壓為5V。

2. 輸入高電平電壓（VIH）：最小為2V。

3. 輸入低電平電壓（VIL）：最大為0.8V。

4. 輸出高電平電壓（VOH）：最小為2.7V（標準輸出）。

5. 輸出低電平電壓（VOL）：最大為0.5V。

6. 最大時鐘頻率：25MHz（在標準電壓下）。

7. 功耗：典型功耗為幾十毫瓦（mW）。

五、工作原理

74LS160 的工作原理主要是基于二進制計數和同步控制。它根據時鐘信號的上升沿進行計數，輸出四位二進制數字。以下是其具體的工作原理：

1. 計數功能：在時鐘信號的上升沿，計數器按順序增加其輸出值。計數范圍從0000（十進制0）到1001（十進制9）。當達到1001時，下一次時鐘脈沖將輸出復位為0000，并產生進位信號。

2. 同步加載功能：通過并行輸入數據，可以將外部數據直接加載到計數器中。LD’為低電平時，輸入的數據將覆蓋當前計數值，而計數功能暫停。

3. 復位功能：CLR’為低電平時，無論計數器當前的狀態如何，輸出立即復位為0，且計數功能被禁止。

4. 使能控制：ENP和ENT為使能信號，只有兩者同時為高電平時，計數器才會響應時鐘信號并進行計數。

六、特點

74LS160作為一種常用的同步計數器芯片，具有以下顯著特點：

1. 同步控制：所有操作，包括復位和加載，均由時鐘信號同步控制，避免了異步電路中的競爭冒險問題。

2. 多功能性：芯片具備清零、并行數據加載和進位輸出等功能，適用于各種復雜的計數應用場合。

3. 高速操作：在標準條件下，最大工作頻率可達25MHz，適合于高速數字系統。

4. 級聯能力：可以通過RCO信號將多個74LS160芯片級聯，以實現更大范圍的計數。

5. TTL兼容性：74LS160采用TTL邏輯，能夠輕松集成到其他TTL電路中，具有較低的功耗和較高的噪聲容忍度。

七、作用

74LS160 的主要作用是實現同步計數功能，它可以將外部輸入的時鐘脈沖信號按順序計數并輸出4位二進制數值。在數字電路中，74LS160可以被用來實現計數、定時和分頻等功能。它的多功能性和易用性使其在很多應用場景中扮演重要角色。以下是其主要作用的進一步說明：

1. 計數功能：
   74LS160的核心功能是計數器。它能夠根據輸入的時鐘脈沖遞增計數，輸出當前的計數狀態。這一功能在諸如計數顯示器、脈沖計數器和數據采集系統中尤為常見。

2. 分頻功能：
   74LS160可以用作分頻器，通過將其計數輸出與時鐘信號結合，可以生成不同頻率的輸出。例如，通過設定使能信號和復位信號，可以實現二分頻、五分頻等功能。這在時鐘電路或定時系統中非常實用。

3. 進位輸出：
   該芯片還具有進位輸出功能，通過RCO信號，它可以和多個計數器芯片級聯，擴展計數范圍。例如，在一個應用中，多個74LS160可以被連接以實現十位或更大范圍的計數器。

4. 數據加載與復位功能：
   74LS160的LD’引腳可以使芯片進入數據加載模式，將外部輸入的4位二進制數據直接加載到計數器中，而不需要通過時鐘脈沖進行逐個遞增。這一功能使得它在數據初始化或跳轉計數等應用中非常有效。同時，CLR’引腳可以用于快速清零，保證計數器在任何時候都可以被強制復位。

八、74LS160的應用

由于其功能的多樣性和使用的便利性，74LS160被廣泛應用于各種電子設備中，尤其是那些涉及計數、定時和分頻的系統。以下列舉了74LS160在幾個具體應用中的表現：

1. 數字顯示器中的應用：
   74LS160通常用于數碼顯示器中，特別是在需要十進制計數顯示的場景。例如，在電梯樓層顯示、電子時鐘等設備中，74LS160可以用來控制數碼管，顯示當前計數值或時間信息。通過RCO信號，可以將多個74LS160級聯，用于顯示更大的數值。

2. 頻率分頻器：
   在頻率分頻電路中，74LS160可以用來產生低頻信號。它可以通過對時鐘信號進行計數，輸出一個低于輸入頻率的分頻信號。例如，通過將時鐘脈沖輸入到74LS160的時鐘引腳，可以通過計數器的輸出得到二分頻、五分頻等不同頻率的輸出信號。

3. 計數器電路：
   在數據采集系統或脈沖計數器中，74LS160被廣泛用于計數輸入信號的次數。它可以精確地計數外部信號的脈沖，提供數據采集或處理的基礎。例如，74LS160常用于生產線上的自動化設備，用來計數產品的通過次數，或在電子實驗設備中計量脈沖信號的強度。

4. 定時電路：
   74LS160還可用于定時電路中，特別是當需要對某些事件進行時間上的測量或控制時。通過時鐘信號和計數器的組合，可以準確地記錄時間或控制事件的發生順序。例如，在一些工業控制系統中，74LS160被用來設置特定的時間間隔，以控制設備的啟動和停止。

5. 狀態機控制：
   在數字系統中，74LS160可以作為狀態機的一部分，用于控制多個狀態的轉換。例如，在一些復雜的自動化設備中，74LS160可以用來跟蹤不同操作狀態的順序，確保設備按照預定的邏輯順序運行。

6. 多層計數器：
   在需要大范圍計數的場景中，可以通過級聯多個74LS160來實現多層計數。例如，在計數范圍超過十位的系統中，通過進位信號（RCO）控制下一級74LS160的計數，可以實現對大于10位數值的精確計數。這種設計通常應用于復雜的測量設備或數據處理系統中。

九、74LS160的優缺點

優點：

1. 同步控制：
   74LS160采用同步控制，所有的操作如計數、復位和數據加載均在時鐘的上升沿觸發，這可以避免異步電路中常見的時序問題，使得電路更為穩定和可靠。

2. 高速操作：
   由于采用了TTL邏輯，74LS160的最大時鐘頻率可達25MHz，因此它能夠在高頻率下穩定工作，適用于高速數字電路系統。

3. 多功能性：
   該芯片集成了復位、并行加載、進位輸出等多種功能，使得它非常靈活，能夠適應多種復雜的應用場景，如定時、計數、分頻等。

4. 易級聯：
   通過RCO信號的輸出，74LS160能夠與其他相同或不同類型的計數器芯片級聯，從而實現更大的計數范圍。這種級聯功能使得該芯片在需要大范圍計數的系統中尤為有用。

缺點：

1. 電源電壓限制：
   74LS160作為TTL邏輯器件，其工作電壓通常為5V。在需要更寬電壓范圍或低電壓操作的系統中，這可能會成為限制。

2. 功耗相對較高：
   與其他低功耗CMOS邏輯器件相比，TTL邏輯電路的功耗相對較高，尤其是在高速操作時，74LS160的功耗會隨著頻率的增加而顯著提升。

3. 受限的計數范圍：
   74LS160是十進制計數器，最大只能計到9。如果需要計數超過10次或更大范圍的計數，需要通過多個芯片進行級聯，這會增加電路的復雜性。

十、總結

74LS160 是一種功能強大且易于使用的同步十進制計數器，廣泛應用于電子設備中的計數、分頻和定時功能。它的同步控制特性、高速操作能力以及多功能性使其在數字電路中占據了重要地位。通過適當?shù)脑O(shè)計和配置，74LS160能夠滿足各種復雜應用的需求，如數字顯示器、頻率分頻器、計數器電路和狀態機控制等。

盡管存在如功耗較高和電源電壓限制等缺點，74LS160憑借其強大的計數和控制能力，依然在許多需要同步計數的應用中占有一席之地。無論是在工業自動化設備、電子測量系統還是消費類電子產品中，74LS160都能夠發揮其獨特的作用，成為不可或缺的計數器解決方案。
