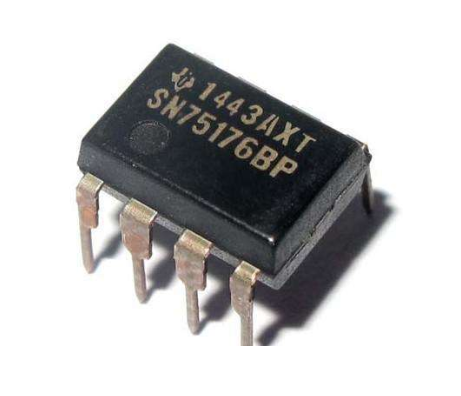

SN75176 差分傳輸器詳解

一、概述

SN75176是一款雙向差分傳輸器，廣泛應用于RS-485和RS-422標準的通信系統中。它的設計使其能夠在長距離和高噪聲環境下提供可靠的數據傳輸，因而被廣泛用于工業自動化、通信網絡和數據采集系統等領域。

二、常見型號

1. SN75176: 標準型號，適用于一般的差分信號傳輸。

2. SN75175: 單向差分傳輸器，適合單向數據流應用。

3. SN75176B: 提供更好的噪聲抗性和增強的輸入靈敏度。

4. SN65HVD3082: 適用于低功耗應用的替代型號。

5. MAX1487: 具備更高的數據傳輸速率和低功耗特性。

三、主要參數

參數

說明

四、工作原理

SN75176的工作原理基于差分信號傳輸?shù)脑瓌t。它使用兩條線（A和B）進行信號傳輸，通過將信號的正負變化轉化為電壓的差異，從而減少外界噪聲的影響。

1. 差分信號: SN75176發送的數據被編碼為兩條線之間的電壓差。當A線的電壓高于B線時，接收器會將其解讀為一個邏輯“1”；相反，當B線的電壓高于A線時，接收器會將其解讀為邏輯“0”。

2. 接收和發送: SN75176具有雙向傳輸能力，能夠同時接收和發送數據。在發送數據時，芯片將輸入信號轉換為差分信號，并通過A和B線發送。接收時，芯片將從A和B線接收到的差分信號轉換回單端信號輸出。

五、特點

1. 高抗干擾能力: 由于使用差分傳輸技術，SN75176在高噪聲環境中也能穩定工作，傳輸距離可達到1200米，適用于工業環境。

2. 低功耗: 該芯片在待機模式下消耗極少的電流，有助于延長電池壽命和降低功耗。

3. 靈活的配置: SN75176可通過適當?shù)碾娮柙O(shè)置，靈活配置為多點通信（最大32個節點）。

4. 簡單的設計: 使用標準的TTL和CMOS電平輸入和輸出，使得設計人員容易集成到現有電路中。

六、作用

SN75176在數據通信中的主要作用是實現遠距離的可靠數據傳輸。其關鍵功能包括：

1. 數據發送和接收: 作為差分傳輸器，SN75176能夠在一條通道上同時發送和接收數據，極大提高了通信效率。

2. 提高信號完整性: 利用差分信號的抗干擾特性，SN75176確保了信號在長距離傳輸過程中的完整性和穩定性。

3. 多節點網絡: 支持多個節點連接，適用于需要多個設備之間進行數據交換的應用場景。

七、應用

SN75176的應用領域非常廣泛，主要包括：

1. 工業自動化: 在PLC（可編程邏輯控制器）、SCADA（數據采集與監視控制系統）和傳感器網絡中用于數據傳輸。

2. 通信網絡: 用于構建RS-485和RS-422的網絡，支持遠距離數據傳輸。

3. 數據采集系統: 適用于需要高可靠性和實時性的環境，如監測系統、數據記錄器等。

4. 交通控制: 應用于交通信號控制、監控系統和智能交通系統中。

5. 樓宇自動化: 用于燈光控制、暖通空調（HVAC）系統和安全監控等。

八、現代通信系統中不可或缺的重要組件

SN75176差分傳輸器以其高效、可靠和靈活的特性，成為現代通信系統中不可或缺的重要組件。無論是在工業自動化、通信網絡還是數據采集系統中，它都發揮著重要作用。設計人員在選擇差分傳輸器時，應考慮其應用場景的具體需求，選擇合適的型號和參數，以確保系統的最佳性能。通過理解SN75176的工作原理、特點和應用，設計人員可以更好地利用這一強大的通信工具，提升其設計項目的效率和可靠性。

九、信號完整性與噪聲抗性

在差分信號傳輸中，信號的完整性和噪聲抗性是關鍵因素。SN75176的設計考慮到了這些因素，使其在復雜環境下依然能夠穩定工作。

1. 信號完整性: 由于使用差分信號，SN75176能夠有效地抵御外部噪聲的干擾。其接收電路會比較A和B線的電壓差，這種設計能夠消除共模噪聲的影響。當信號經過長距離傳輸時，信號衰減和失真不可避免，然而SN75176能夠通過差分接收方式確保信號的完整性。

2. 噪聲抗性: SN75176的高輸入阻抗使其對噪聲的抵抗能力更強。在高噪聲環境中，差分信號的幅度變化通常會大于噪聲幅度，因此，芯片能夠準確接收信號。此外，芯片的電源設計和布局也有助于降低內部噪聲，提高整體抗干擾性能。

十、設計注意事項

在使用SN75176進行電路設計時，需要注意以下幾點：

1. 終端電阻: 為了提高信號完整性，建議在傳輸線的兩端加裝終端電阻。通常推薦的終端電阻值為120Ω，這樣可以有效降低信號反射，減少干擾。

2. 布局與走線: 設計PCB時，應盡量縮短差分信號線的長度，避免使用過長的走線。此外，差分信號線應平行走線，以保持相同的電氣特性，減少干擾。

3. 電源去耦: 為了確保穩定的電源供給，建議在電源引腳處增加去耦電容。通常使用0.1μF和10μF的電容并聯，以濾除高頻和低頻噪聲。

4. 接地設計: 在設計中，接地是非常重要的。要確保良好的接地設計，以減少地回路引起的噪聲問題。避免使用長接地線，而應盡量使用寬的接地平面。

十一、實例分析

以下是SN75176在實際應用中的幾個案例分析，以展示其廣泛的適用性和優越的性能。

1. 工業自動化系統: 在一個工廠的自動化控制系統中，多個傳感器需要實時將數據發送到PLC。使用SN75176作為傳輸器，能夠在長距離內實現穩定的傳輸。通過RS-485總線，系統能夠同時連接多個傳感器，提高了數據采集的效率。

2. 樓宇控制系統: 在智能建筑中，燈光控制、溫度監測等功能需要多個設備之間進行數據交互。SN75176的多節點支持功能使得設計人員能夠在同一條總線上連接多個設備，簡化了布線，并提高了系統的可擴展性。

3. 數據采集系統: 在一個環境監測系統中，使用SN75176從多個傳感器中采集溫度、濕度和氣壓數據。其高傳輸速率和長距離傳輸能力確保了數據的實時性和準確性，適用于惡劣的室外環境。

十二、市場前景

隨著工業4.0和物聯網的發展，對高效、可靠的通信解決方案的需求不斷增加。SN75176作為一款經典的差分傳輸器，具有廣泛的應用前景。

1. 智能制造: 在智能工廠中，設備之間的數據傳輸將更加依賴于高效的通信協議，SN75176的應用將有助于實現設備的互聯互通，提高生產效率。

2. 自動駕駛與智能交通: 在自動駕駛系統中，傳感器的數據傳輸需求極其嚴格。SN75176的高抗干擾能力和長距離傳輸特性使其在未來的智能交通系統中具有重要地位。

3. 家居自動化: 隨著智能家居的普及，SN75176在家庭控制系統中的應用將越來越廣泛，例如智能燈光控制、安防監控等。

十三、總結

SN75176差分傳輸器憑借其卓越的性能、廣泛的應用范圍和良好的抗干擾能力，在現代通信系統中扮演著重要的角色。設計人員在使用時，應充分考慮其特性和應用場景，確保系統的穩定性和可靠性。隨著技術的進步和市場需求的變化，SN75176將在未來的電子通信領域繼續發揮重要作用，推動行業的發展和創新。
