LAN8720A是一款常見的以太網PHY芯片，廣泛應用于嵌入式系統中，用于實現以太網連接。本文將從常見型號、參數、工作原理、特點、作用、以及應用六個方面詳細介紹LAN8720A。

一、常見型號

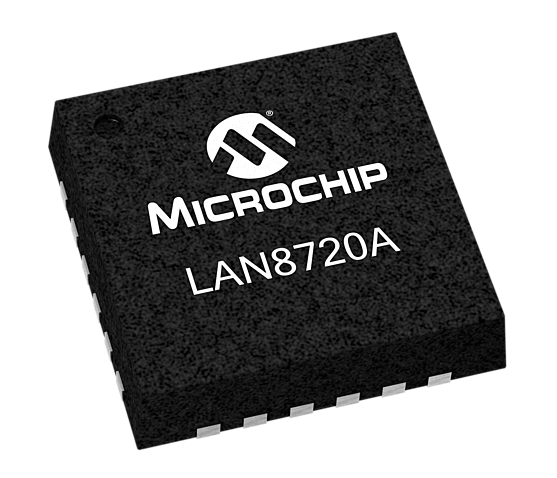

LAN8720A是Microchip Technology公司出品的一款以太網PHY芯片，主要用于提供10/100Mbps的以太網物理層連接。以下是常見的幾種LAN8720A的型號：

1. LAN8720A-CP：這是標準的LAN8720A型號，封裝形式為24引腳QFN（4x4mm）。

2. LAN8720A-IC：此型號具有與LAN8720A-CP相同的功能，但采用24引腳QFN無鉛封裝。

3. LAN8720A-EP：此型號為增強版，具有擴展的溫度范圍，適用于工業應用環境。

4. LAN8720A-IM：與LAN8720A-EP類似，適用于更高的環境溫度，封裝也是24引腳QFN。

這些型號主要區別在于封裝形式和環境適應性，功能上基本相同，均支持標準的以太網協議。

二、參數

LAN8720A作為一款PHY芯片，其主要參數如下：

1. 工作電壓：1.6V至3.6V。

2. 傳輸速率：支持10Mbps和100Mbps全雙工/半雙工傳輸。

3. 功耗：典型工作功耗約為40mW，待機功耗更低。

4. 接口：支持RMII（減少的媒體獨立接口），需要少量引腳。

5. 封裝：QFN24（4x4mm），24引腳小型封裝。

6. 溫度范圍：標準溫度范圍為-40℃至85℃，增強版（EP、IM）支持更廣泛的工業溫度范圍。

三、工作原理

LAN8720A的工作原理基于以太網的物理層（PHY）協議標準。PHY層是OSI模型的第一層，用于定義網絡通信的電氣和物理屬性。LAN8720A負責接收來自MAC（介質訪問控制）層的信號，并將其轉換為電纜上可傳輸?shù)哪M信號，同時也負責接收來自網絡電纜的信號并將其轉換為數字信號供MAC層處理。

LAN8720A支持RMII接口，這是一種簡化的MII接口，用于減少所需的引腳數。通過該接口，LAN8720A可以與各種微控制器或嵌入式處理器配合工作。LAN8720A內部集成了一個時鐘電路、基帶處理單元和PHY管理接口，可以自動檢測網絡速度，并根據網絡環境自動選擇10Mbps或100Mbps的工作模式。此外，LAN8720A還支持自動MDI/MDI-X功能，能夠自動識別和調整網絡電纜的直通或交叉連接方式，從而簡化網絡布線。

四、特點

LAN8720A具有以下幾個顯著特點：

1. 低功耗：LAN8720A在典型的工作條件下僅消耗約40mW的功率，非常適合應用在功耗敏感的嵌入式系統中。

2. 小型封裝：采用QFN24封裝，尺寸僅為4x4mm，非常適合空間有限的PCB設計。

3. 廣泛的工作電壓范圍：支持1.6V至3.6V的工作電壓，適應不同的系統設計需求。

4. RMII接口：通過RMII接口，LAN8720A可以大幅度減少所需的引腳數量，簡化PCB布線。

5. 自動檢測和配置：支持自動檢測網絡速度和自動選擇10Mbps/100Mbps的工作模式，簡化了用戶的開發和使用。

6. 自動MDI/MDI-X功能：自動識別直通或交叉網絡電纜，無需額外的硬件調整，簡化了網絡布線。

7. 工業級溫度范圍：增強版（EP、IM）支持?jǐn)U展溫度范圍，適合更嚴苛的工業應用環境。

五、作用

LAN8720A在嵌入式系統中主要起到以下幾個作用：

1. 實現網絡連接：作為以太網PHY芯片，LAN8720A將微控制器或處理器的數字信號轉換為可通過以太網電纜傳輸?shù)哪M信號，實現設備與網絡的連接。

2. 數據傳輸速率的自動調整：通過支持自動速率檢測，LAN8720A可以根據網絡環境自動調整數據傳輸速率，確保在不同網絡條件下的穩定通信。

3. 簡化電路設計：LAN8720A的RMII接口和自動MDI/MDI-X功能簡化了電路設計和網絡布線，降低了系統的復雜性和開發成本。

4. 節能應用：憑借其低功耗特性，LAN8720A非常適合用于電池供電或其他功耗敏感的設備中。

六、應用

LAN8720A廣泛應用于以下幾個領域：

1. 嵌入式網絡設備：如物聯網設備、智能家居控制器、網絡攝像頭、工業控制設備等，這些設備通過LAN8720A實現與以太網的連接和通信。

2. 微控制器開發板：許多開發板如STM32系列開發板、ESP32開發板等，使用LAN8720A來提供以太網功能，方便開發者進行網絡應用開發。

3. 工業自動化：在工業自動化系統中，LAN8720A常用于將控制器或傳感器設備連接到以太網，從而實現遠程監控和控制。

4. 智能電表：LAN8720A也被用于智能電表中，用于將電力數據傳輸?shù)竭h(yuǎn)程監控中心，實現智能化的電力管理。

5. 醫療設備：在某些醫療設備中，LAN8720A用于實現設備與醫院網絡的連接，便于醫生遠程查看和分析病人的數據。

七、應用案例

為了更好地理解LAN8720A的實際應用，以下介紹幾個具體的應用案例。

1. 智能家居控制器

在智能家居系統中，控制器是整個系統的核心部分，負責接收和處理來自各種傳感器和設備的數據，并通過網絡進行數據交換。LAN8720A可以作為智能家居控制器中的PHY芯片，提供可靠的以太網連接，使控制器能夠與家庭網絡進行通信。通過LAN8720A，控制器可以與其他智能設備、云服務器和移動應用進行數據交互，實現遠程控制、狀態監控等功能。

2. 工業自動化系統

工業自動化系統通常需要高可靠性的網絡連接，以實現實時數據傳輸和遠程控制。LAN8720A由于其低功耗、寬溫度范圍和高抗干擾能力，成為了工業自動化設備中的理想選擇。例如，在PLC（可編程邏輯控制器）系統中，LAN8720A可以作為PLC與工業以太網連接的接口，實現對生產設備的實時監控和控制。此外，LAN8720A的自動速率檢測功能能夠在不同的網絡環境下自動調整傳輸速率，確保通信的穩定性。

3. 網絡攝像頭

網絡攝像頭需要穩定的網絡連接來傳輸視頻數據。LAN8720A憑借其支持10/100Mbps的傳輸速率，可以滿足不同分辨率視頻流的傳輸需求。在網絡攝像頭中，LAN8720A負責將攝像頭捕獲的數字信號轉換為以太網可傳輸?shù)男盘?，確保視頻數據能夠無損地傳輸?shù)奖O(jiān)控中心或云端。此外，LAN8720A的小型封裝也非常適合集成到體積有限的攝像頭設備中。

4. 物聯網網關

物聯網（IoT）設備通常通過無線通信協議（如Wi-Fi、Zigbee、LoRa等）連接到網關，再由網關將數據傳輸?shù)交ヂ?lián)網或云平臺。在某些物聯網應用中，網關還需要通過有線以太網連接到網絡，以確保數據傳輸?shù)姆€(wěn)定性和安全性。LAN8720A作為網關中的PHY芯片，可以提供可靠的以太網連接，支持實時數據的上傳和遠程管理。

5. 開發板應用

LAN8720A常被集成到各種嵌入式開發板中，為開發者提供以太網功能。例如，STM32系列開發板、ESP32開發板等均配備了LAN8720A，以便開發者在項目中輕松實現以太網連接。這些開發板通常用于原型設計和應用開發，通過LAN8720A的PHY接口，開發者可以快速搭建網絡應用，如遠程數據采集、網絡服務器等。

八、設計注意事項

在使用LAN8720A進行設計時，有一些關鍵點需要注意，以確保電路的可靠性和性能。

1. 電源設計

LAN8720A支持1.6V至3.6V的工作電壓范圍。在設計電源電路時，需要確保為LAN8720A提供穩定的電源電壓。此外，由于LAN8720A的功耗較低，在電源設計中還需考慮電源濾波和電源軌的完整性，以避免電源噪聲對通信的影響。

2. 布線與接地

LAN8720A的高速信號需要合理的布線設計，以減少信號反射和干擾。在PCB設計中，應注意以下幾點：

• 高速信號線應盡量短，并避免急轉彎。

• 信號線之間應保持足夠的間距，以減少串?dāng)_。

• 為LAN8720A提供一個完整的接地平面，確保信號的穩定傳輸。

• RMII接口的信號線長度應盡量一致，以避免信號時序問題。

3. 晶振電路

LAN8720A內部集成了時鐘電路，但仍需外部提供參考時鐘信號。通常使用25MHz的晶振作為參考時鐘。在設計晶振電路時，應確保晶振的負載電容值與LAN8720A的要求相匹配，以保證時鐘信號的穩定性。

4. 網絡接口設計

LAN8720A通過外部的變壓器（磁性元件）與網絡電纜連接。在設計網絡接口電路時，需注意以下幾點：

• 選擇適合的網絡變壓器，確保其與LAN8720A兼容。

• 網絡變壓器的接地端應與LAN8720A的信號地隔離，以防止干擾。

• 使用匹配的阻抗電阻，以確保網絡信號的完整性。

5. 溫度管理

對于工業應用環境，溫度管理尤為重要。使用LAN8720A的增強版型號（如EP、IM）時，應考慮到其寬溫度范圍設計，但仍需保證設備在極端溫度下的正常運行。必要時，可以增加散熱措施，如加裝散熱片或優化PCB設計，以提高散熱效率。

九、發展趨勢

隨著物聯網、智能家居和工業4.0的快速發展，LAN8720A這樣的以太網PHY芯片將在未來有更廣泛的應用。未來的發展趨勢可能包括以下幾個方面：

1. 更高的數據傳輸速率

雖然LAN8720A已經支持10/100Mbps的傳輸速率，但隨著網絡需求的增加，未來可能會出現支持千兆甚至更高傳輸速率的PHY芯片。這將更好地滿足高清視頻傳輸、實時數據分析等高帶寬應用的需求。

2. 更低的功耗

低功耗設計是嵌入式系統發展的一個重要方向。未來的PHY芯片可能會進一步降低功耗，延長電池供電設備的使用時間，同時減少對散熱管理的需求。

3. 集成度提高

隨著半導體技術的進步，PHY芯片的集成度將不斷提高，可能會出現將PHY、MAC甚至其他網絡協議棧集成在一起的高集成度芯片。這將有助于簡化電路設計，減少PCB面積，提高系統的可靠性。

4. 更廣泛的應用場景

LAN8720A及其后繼產品將在更多新興領域得到應用，如智能交通系統、智能城市基礎設施、工業物聯網等。未來，這些芯片可能會與其他技術如5G、邊緣計算相結合，推動更多創新應用的落地。

十、總結與展望

LAN8720A作為一款成熟的以太網PHY芯片，以其低功耗、小型封裝和廣泛的應用領域而著稱。在未來的發展中，LAN8720A及其后續產品將繼續發揮重要作用，推動網絡連接技術在各種嵌入式系統中的應用。

本文詳細介紹了LAN8720A的常見型號、參數、工作原理、特點、作用、應用及設計注意事項，旨在為開發者提供一個全面的參考。通過合理的設計和應用，LAN8720A可以幫助開發者實現穩定可靠的以太網通信功能，并在物聯網、工業控制、智能家居等領域中發揮重要作用。隨著技術的進步，LAN8720A的應用范圍將進一步擴大，未來可能會涌現出更多的創新應用，為人們的生活和工作帶來更多便利。
