4只mos管怎樣連接

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，MOSFET）可以通過不同的連接方式實現各種電路功能。以下是幾種常見的4只MOS管連接方式及其用途：

1. H橋電路

H橋電路是一個典型的4只MOS管連接方式，用于驅動直流電動機，可以實現電動機的正反轉控制。

• 組成： 兩個P溝道MOS管（P-MOS）和兩個N溝道MOS管（N-MOS）。

• 連接：

• 4只MOS管排列成"H"形結構。

• 上面的兩個MOS管為P-MOS，下面的兩個為N-MOS。

• P-MOS的源極連接到電源正極，N-MOS的源極連接到電源負極。

• 中間的兩個MOS管的漏極分別連接到負載的兩端。

2. 全橋整流電路

在全橋整流電路中，可以使用4只MOS管來替代傳統的二極管，實現更高效的交流電整流。

• 組成： 4只N溝道或P溝道MOS管。

• 連接：

• MOS管排列成橋式整流結構。

• 交流電源的兩個端子分別連接到對角的兩個MOS管的漏極。

• 負載連接到剩余對角的兩個MOS管的漏極。

• MOS管的柵極通過驅動電路進行控制，以確保電流在正確方向上流動。

3. 雙向開關

4只MOS管可以構成一個雙向開關，用于AC電源的開關控制或DC-DC轉換器中的同步整流。

• 組成： 兩對背靠背的MOS管（每對由兩個MOS管組成）。

• 連接：

• 每對MOS管的漏極和源極分別相連，柵極獨立控制。

• 兩對MOS管的連接點分別接入電路的兩端。

4. 并聯和串聯連接

4只MOS管可以根據需求進行并聯或串聯，以實現更高的電流容量或更高的電壓耐受。

• 并聯連接：

• 4只MOS管的柵極、漏極、源極分別并聯。

• 這種方式增加電流容量。

• 串聯連接：

• 4只MOS管的漏極與源極相連接。

• 這種方式增加電壓耐受。

具體電路實例

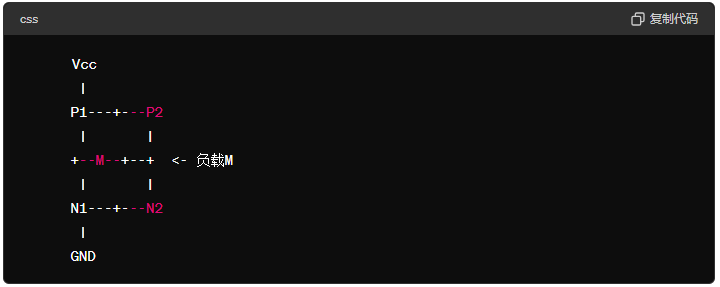

H橋電路示意圖

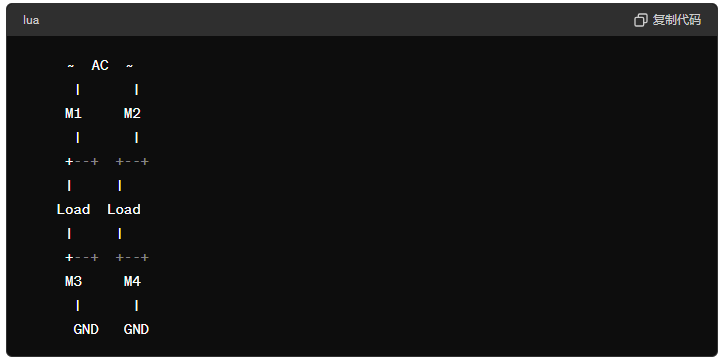

全橋整流示意圖

根據實際應用需求選擇合適的連接方式，并注意各MOS管的電氣參數和控制信號的設計，以確保電路的可靠性和效率。
