德州儀器UCC5880-Q1汽車隔離20A柵極驅動器是一款隔離的、高度可配置的可調slew-rate柵極驅動器，設計用于驅動電動和混合動力汽車(EV/HEV)應用中的高功率SiC mosfet和igbt。保護包括基于分流電阻的過流、過溫(PTC、NTC或二極管)、DESAT檢測和可編程軟關斷(STO)和兩級軟關斷(2STO)電流。UCC5880-Q1器件包括一個有源米勒鉗和一個有源柵極下拉，當驅動器無電時，這兩者都有助于減小應用尺寸。集成的10位ADC可以監控多達兩個模擬輸入，VCC2, DESAT和柵極驅動器溫度，以增強系統管理。

德州儀器UCC5880-Q1汽車隔離20A柵極驅動器還具有診斷和檢測功能，以簡化asil兼容系統的設計。這些特性的參數和閾值可以使用SPI進行配置，使驅動程序幾乎可以與任何IGBT或SiC MOSFET一起使用。應用包括EV/HEV牽引逆變器和EV/HEV電源模塊。

特性

• 雙輸出分裂驅動器上的動態可編程驅動強度


• ±15A和±5A驅動電流輸出

• 數字輸入引腳驅動強度調整沒有SPI

• 3個電阻設置R1、R2或R1||R2

• 集成4A有源米勒鉗或可選的外部驅動器米勒鉗晶體管

• 主次側有源短路(ASC)支持

• 內部和外部電源欠壓和過壓保護

• 驅動模具溫度傳感和過溫保護

• 短路保護


• 過流事件響應時間75ns

• DESAT保護-選擇高達14V

• 基于分流電阻的過流保護

• 可配置保護閾值和下電時間

• 可編程軟關斷(STO)和兩級軟關斷(2STO)電流

• 集成10位ADC


• 電源開關溫度，驅動芯片溫度，DESAT引腳電壓，VCC2電壓，相電流，DC Link電壓

• 可編程數字比較器

• 先進的VCE/VDS箝位電路

• 符合功能安全要求


• 為功能安全應用而開發

• 可提供的文件，以幫助ISO 26262系統設計達到ASIL D

• 綜合診斷


• 內置自檢(BIST)保護比較器

• 用于電力設備健康監測的門閾值電壓測量

• INP到晶體管柵極路徑的完整性

• 內部時鐘監控

• 故障報警和警告輸出

• ISO通信數據完整性檢查

• 基于spi的設備重構、驗證、監督和診斷

• 100千伏/μs CMTI

• 安全認證:


• 5kV(RMS)隔離每UL 1577 1分鐘(計劃)

• 增強隔離7070V(PK)符合DIN VDE 0884-11: 2017-01(計劃)

• AEC-Q100合格，結果如下


• 設備溫度等級1:環境工作溫度范圍為-40℃~ +125℃

• 設備HBM ESD分類等級2

• 器件CDM ESD分類等級C4B

應用程序

• EV和HEV牽引逆變器

• EV和HEV電源模塊

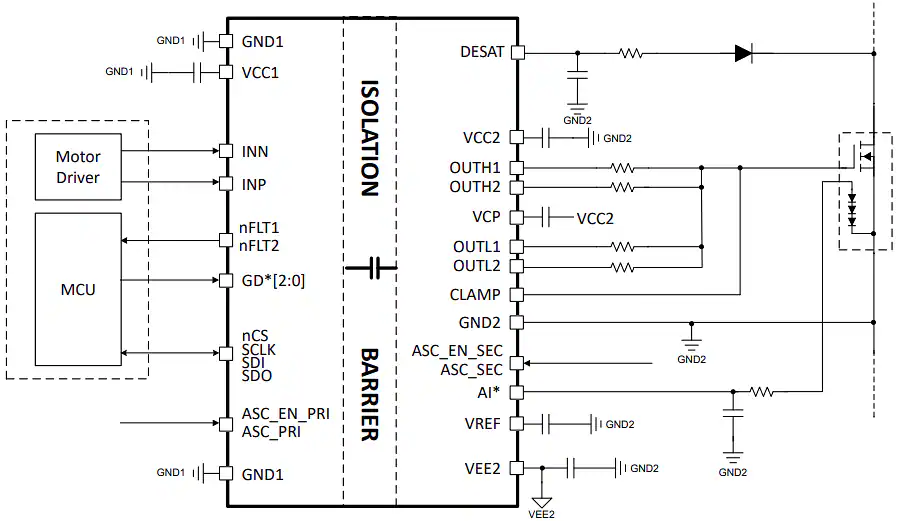

簡化的示意圖

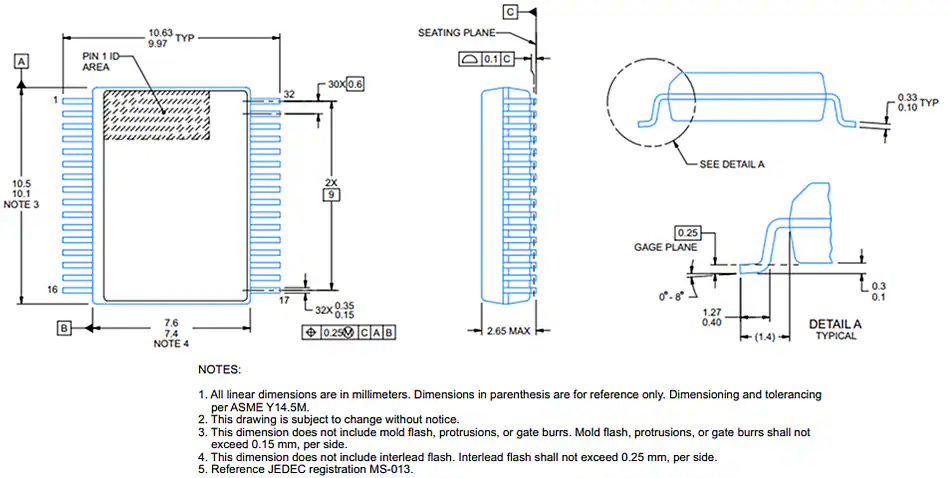

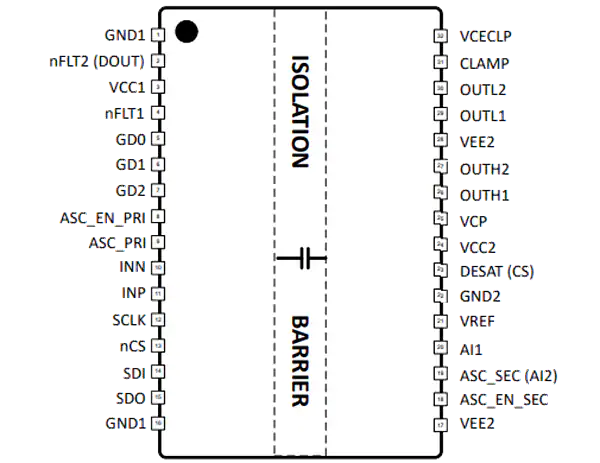

包裝外形
