　　隨著健康飲食得興起，宣稱無需用油，簡單一鍵就能夠用來炸雞塊、炸薯?xiàng)l還能做烘焙的空氣炸鍋成為了吃貨青睞的小電器。朋友幾年前購的一臺利仁(Liven)第二代空氣炸鍋(LR-KZ880型，光波發熱管，10升大容積)，據說平時使用次數很少，最近出現故障，按下控制面板按鍵不工作。維修人員告訴是電路板壞了，要花上百元費用。朋友不愿意送門店修理，丟了可惜，請我?guī)兔匆幌?，能不能死馬當活馬醫，若修理難度大就扔掉。一般來說烤箱就是利用電熱元件所發出的輻射熱來烘烤食品，我們可根據烘烤食品的不同需要，電烤箱的溫度一般可在50-250℃范圍內調節，用來制作烤雞、烤鴨、烘烤面包。而空氣炸鍋本質上其實也是一臺烤箱，只是比烤箱多了一個風扇，工作原理是利用風扇把熱量吹向食物，利用空氣循環產生的熱風，分離食物油脂，可以使食物口味更接近油炸。所以，可以簡單來說，空氣炸鍋就是借用高端烤箱上的熱風功能，讓烤箱做出更美味的食物。朋友幾年前購的一臺利仁(Liven)第二代空氣炸鍋(LR-KZ880型，光波發熱管，10升大容積)，據說平時使用次數很少，最近出現故障，按下控制面板按鍵不工作。維修人員告訴是電路板壞了，要花上百元費用。朋友不愿意送門店修理，丟了可惜，請我?guī)兔匆幌?，能不能死馬當活馬醫，若修理難度大就扔掉。

　　一、外觀

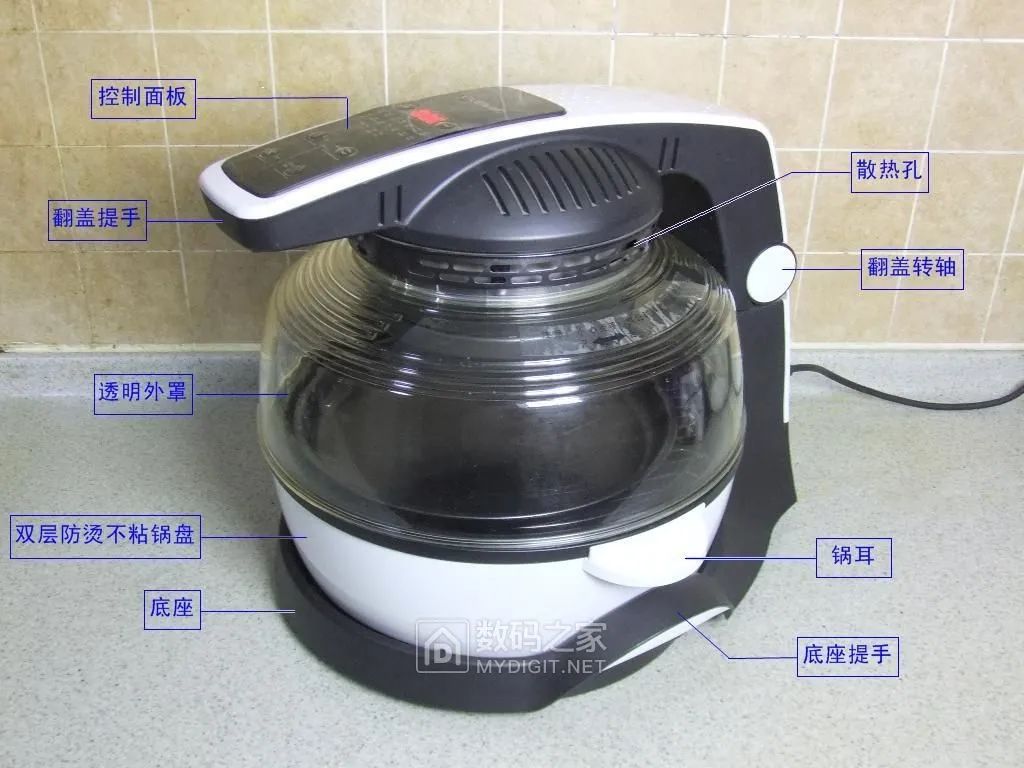

　　看來使用次數的確不多，成色很新：

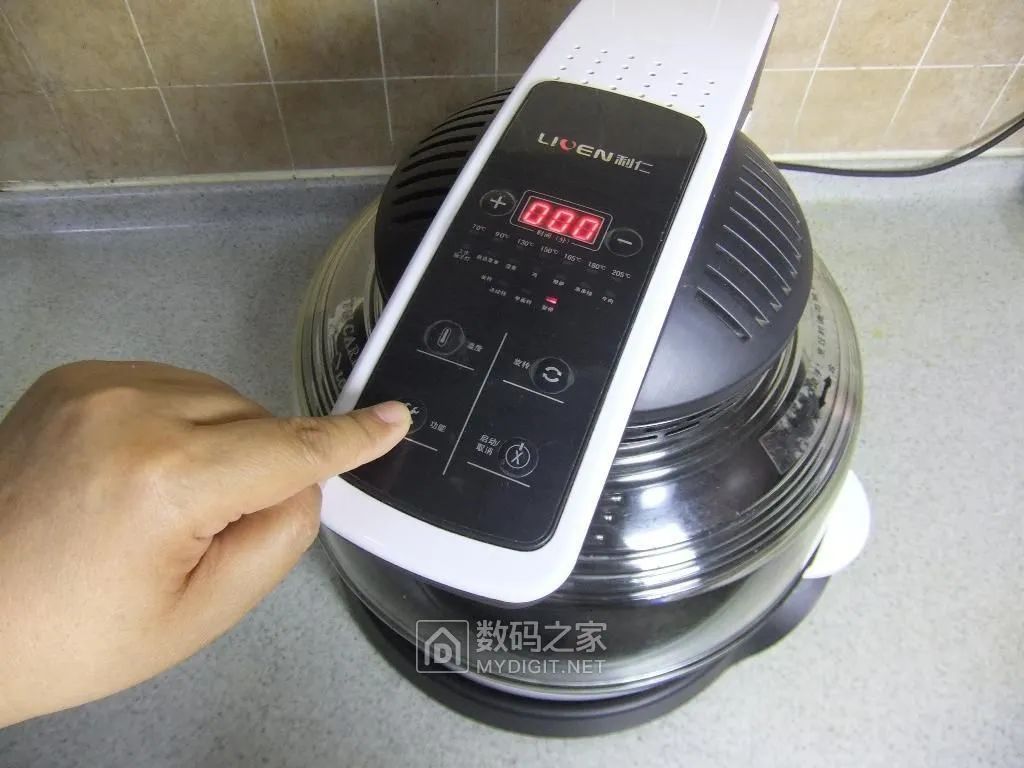

　　通電后，有顯示，但按下控制面板上的各個按鍵，都沒有任何反應，有點像“宕機”：

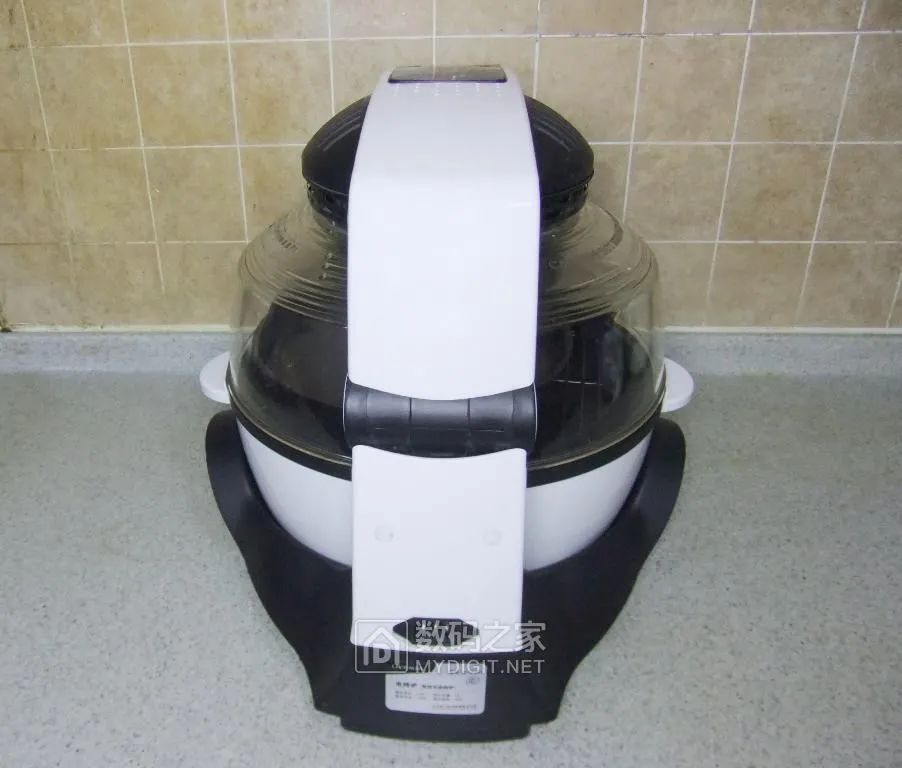

　　機器背面，有電源插座：

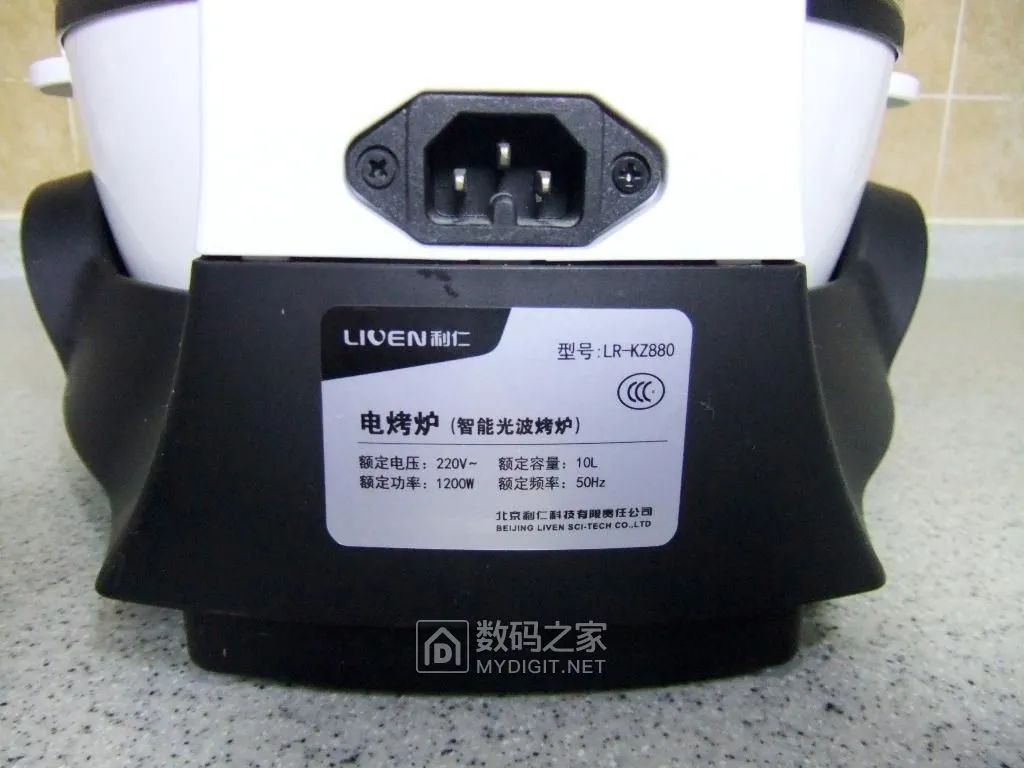

　　銘牌標示：220V，1200W，10升容積，型號LR-KZ880，光波管熱源。

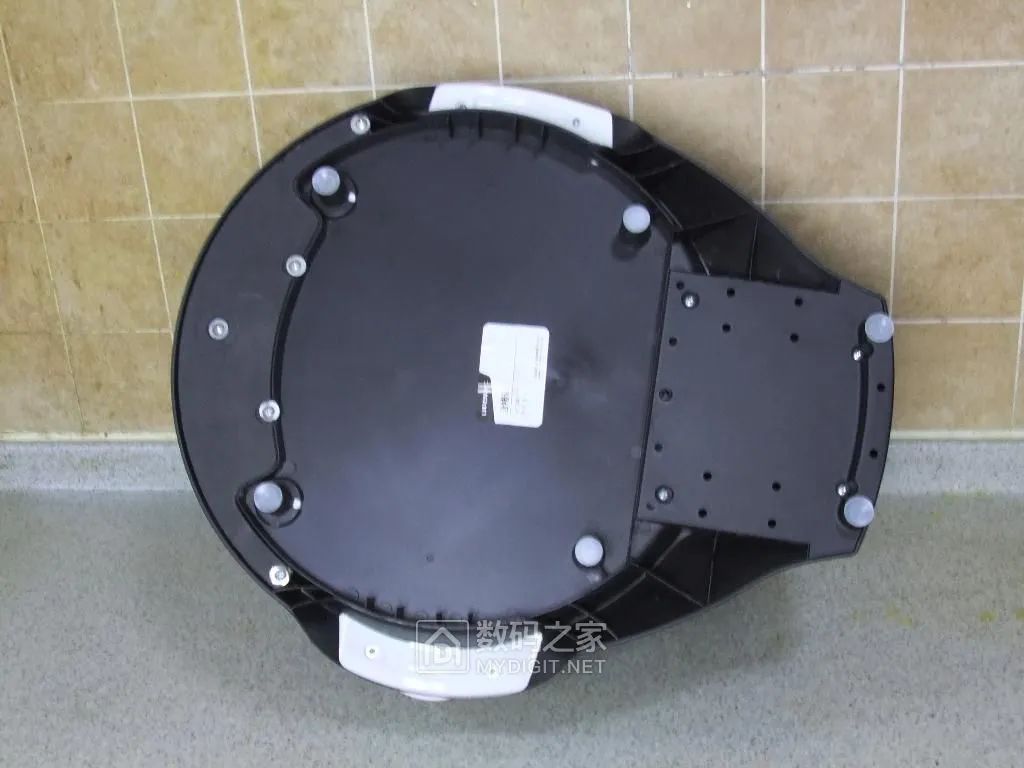

　　底部，有六個硅膠腳墊，放在臺面上能防止滑動：

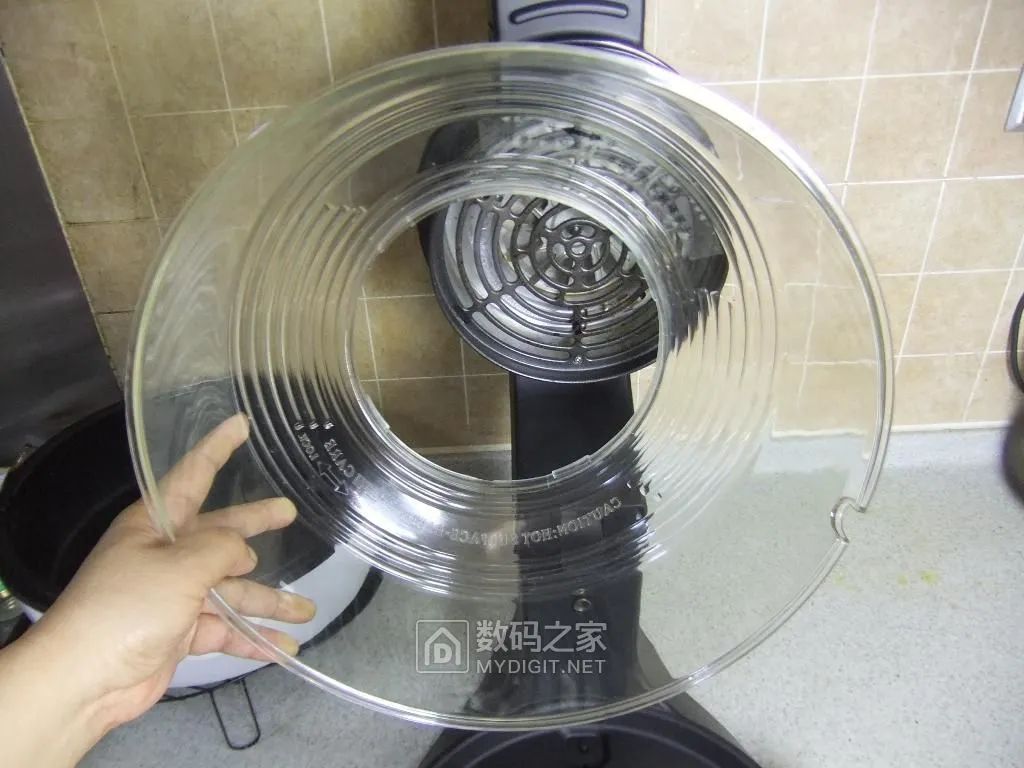

　　將翻蓋提手向上拉，打開透明外罩，可以放入食物烘烤：

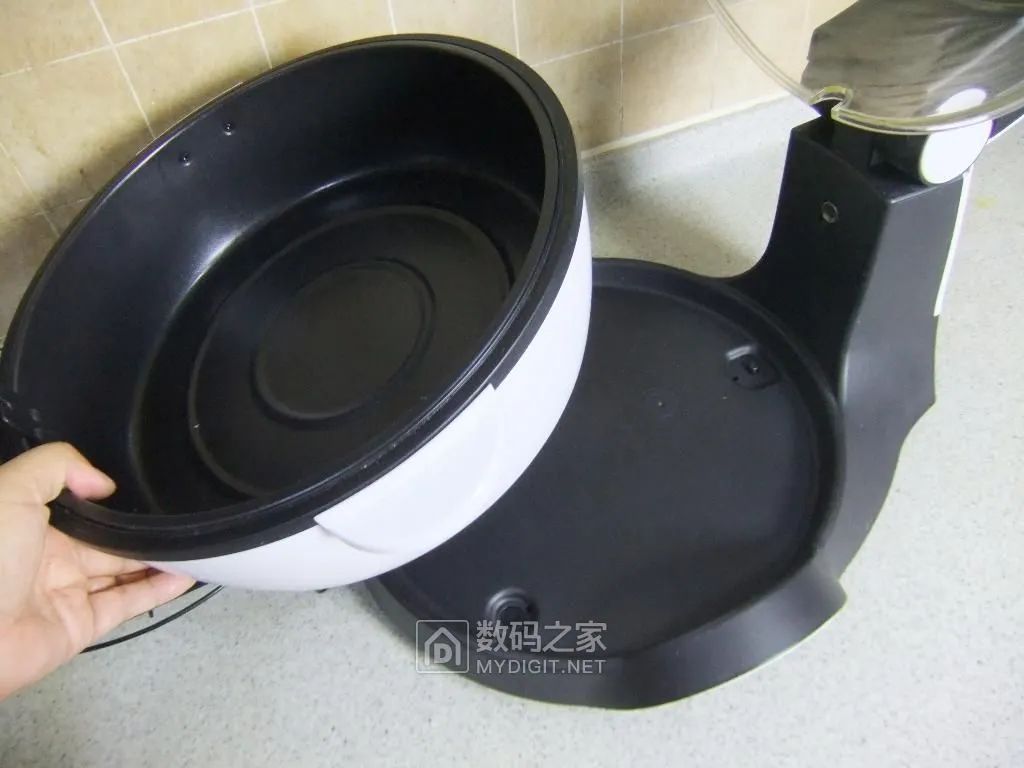

　　取出雙層結構的不粘鍋盤(外層是耐熱塑料，內層是有特氟龍涂層的金屬盆，又稱滴油桶，接烘烤食物滴出的油)：

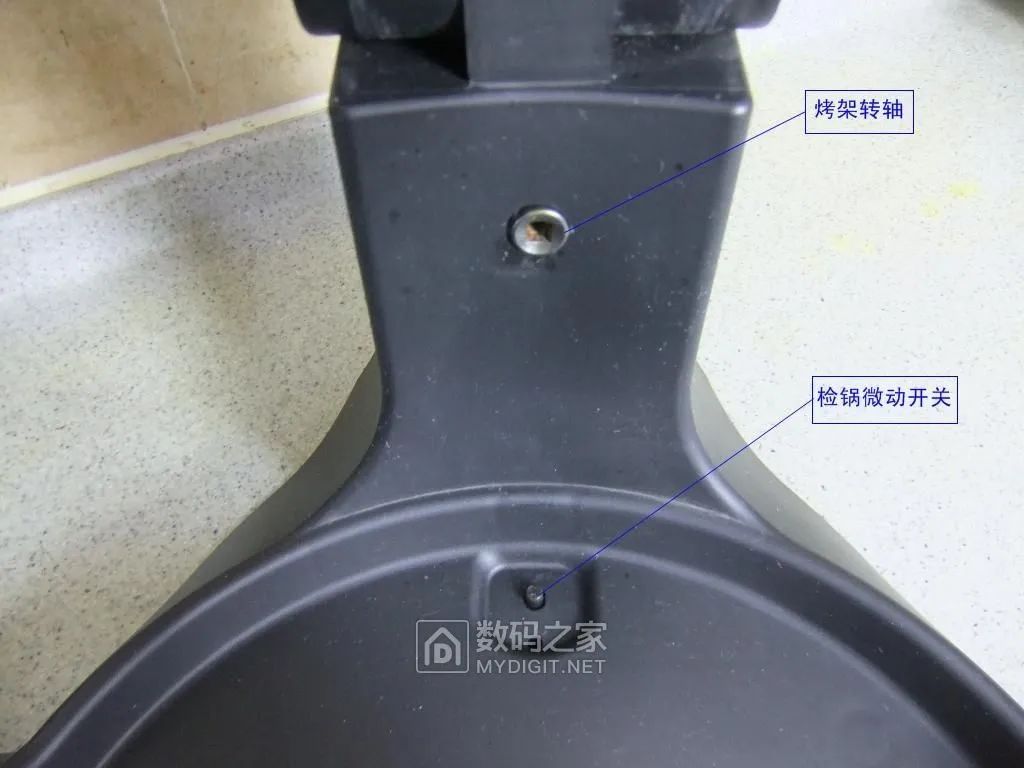

　　在立柱上，有驅動烤架旋轉的轉軸洞孔。在底座上，有檢測鍋盤(滴油桶)是否放置到位的微動開關：

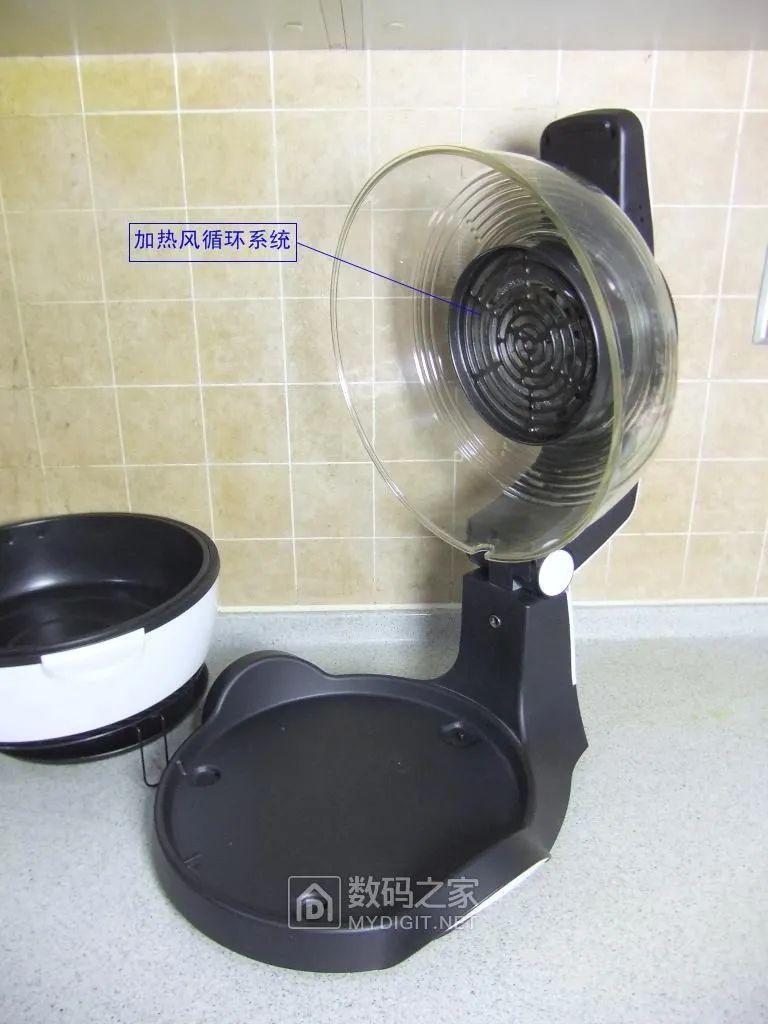

　　在透明外罩(翻蓋)內部頂部，有加熱系統：

　　二、拆解及結構

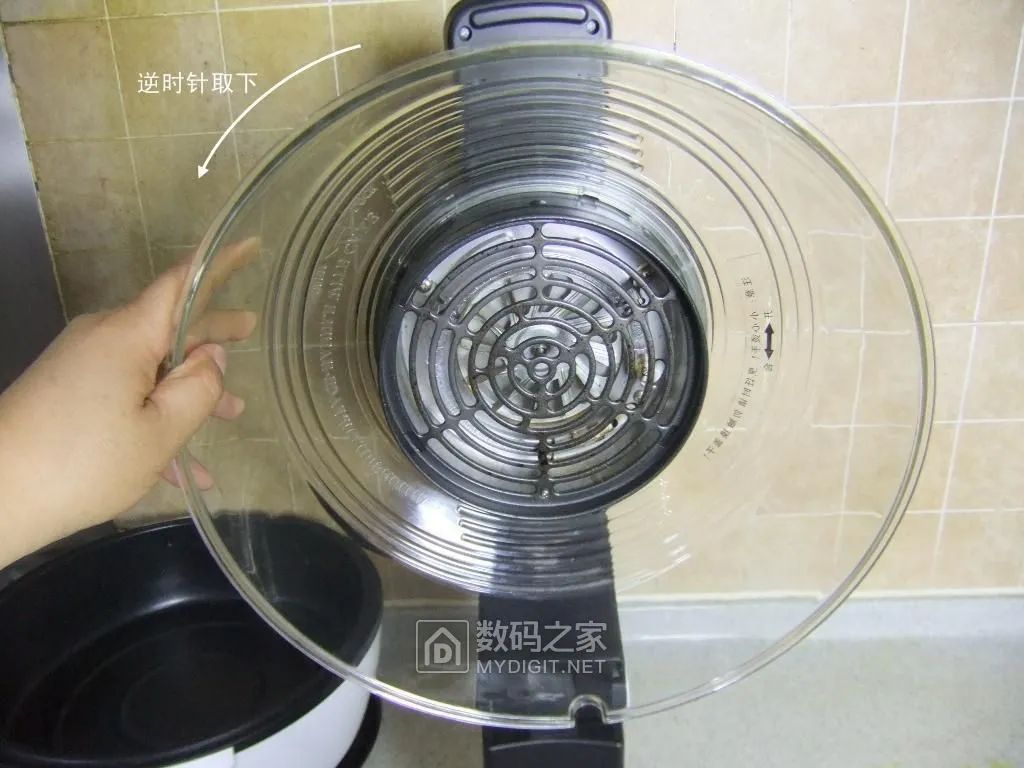

　　握住透明外罩(比較緊時，建議用雙手)，小心逆時針旋轉取下：

　　加熱系統的結構：外面是金屬防護網罩，內部有光波發熱管及風扇。

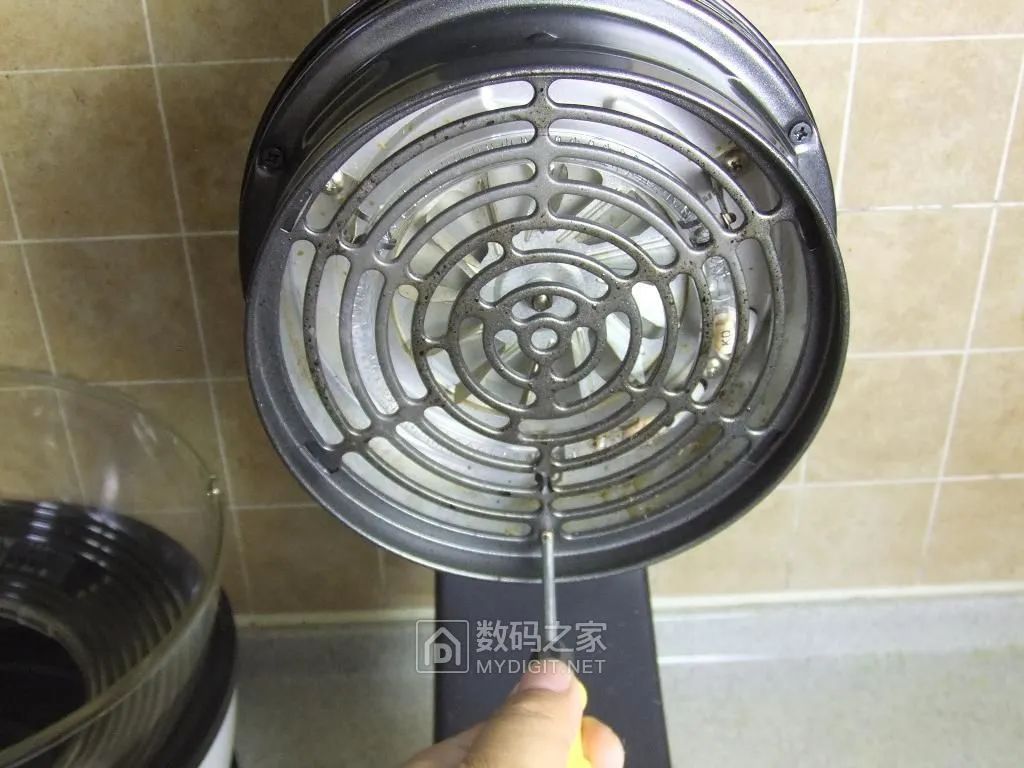

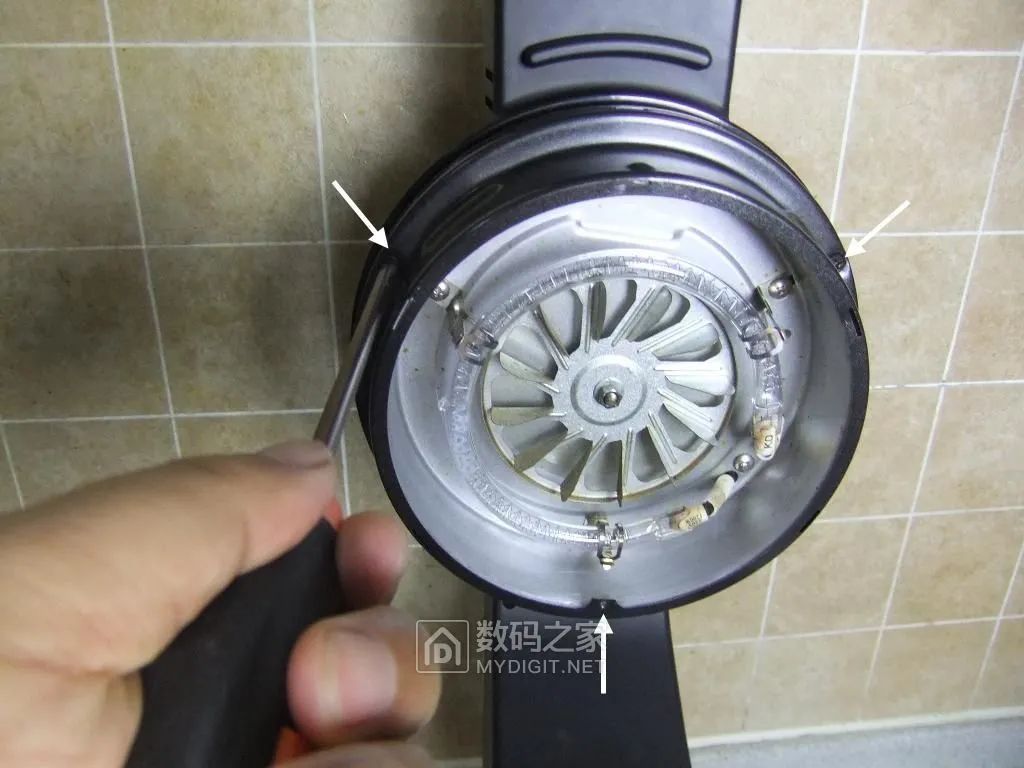

　　卸下金屬防護網下部的一顆固定螺絲：

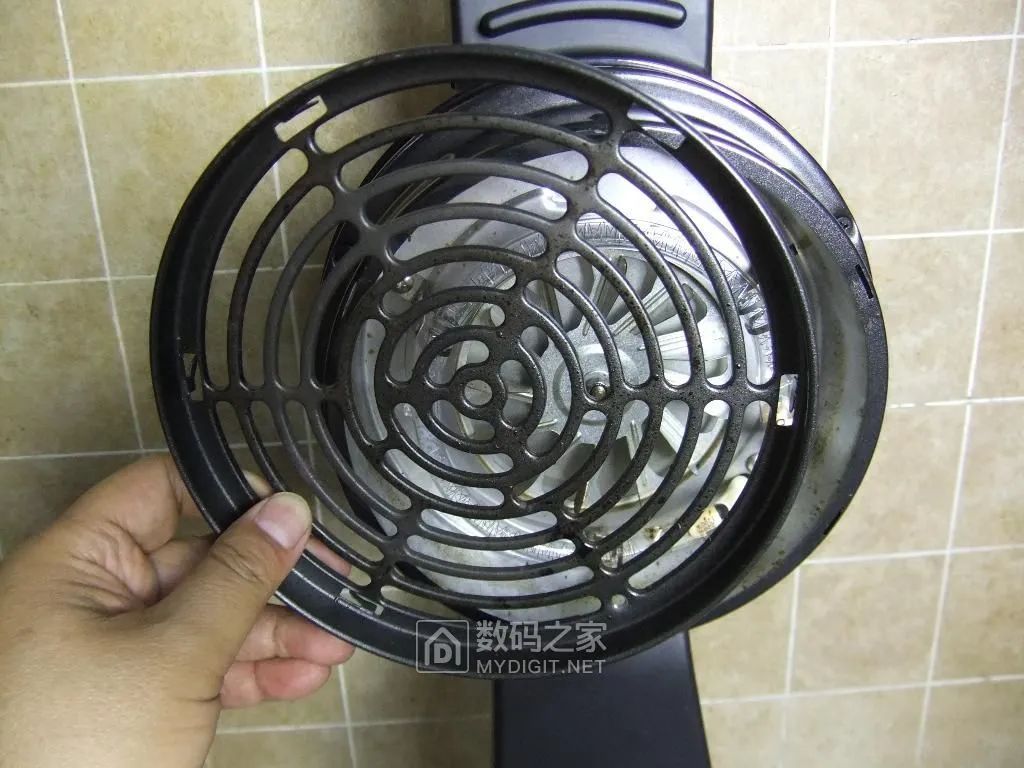

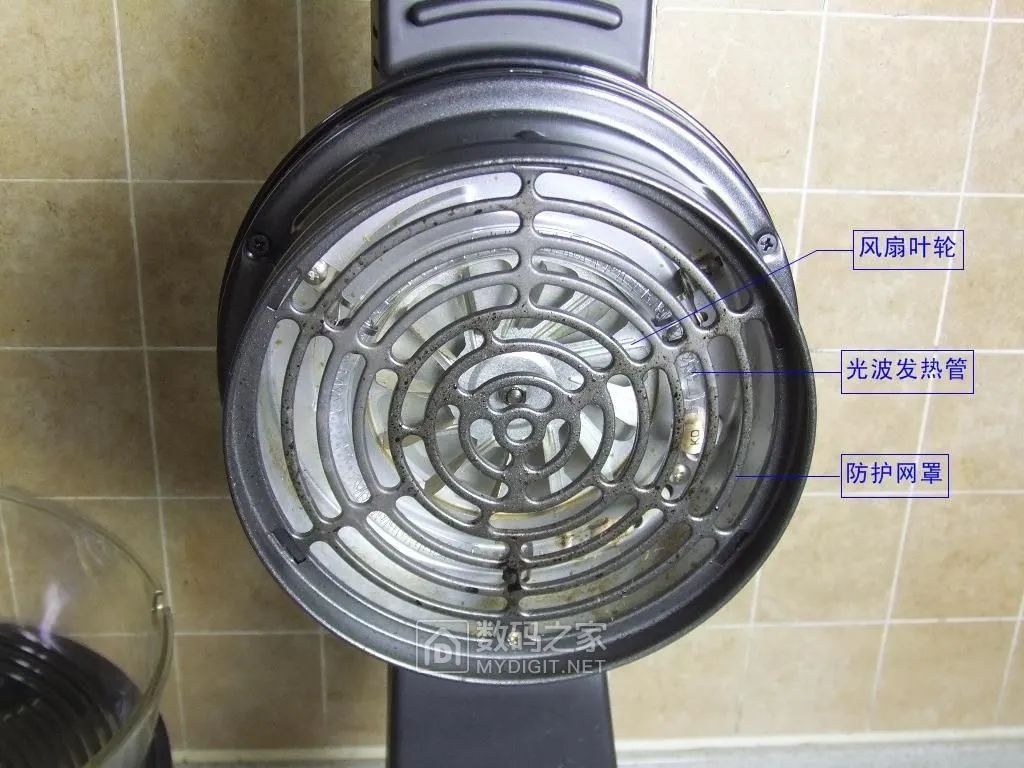

　　取下防護網：

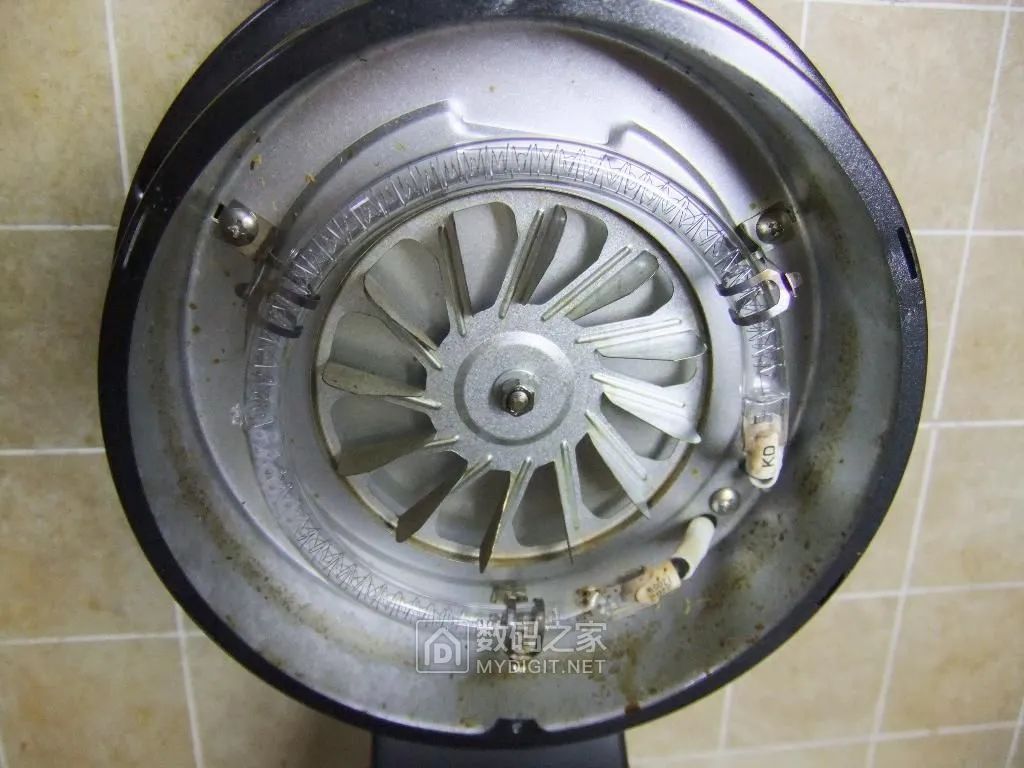

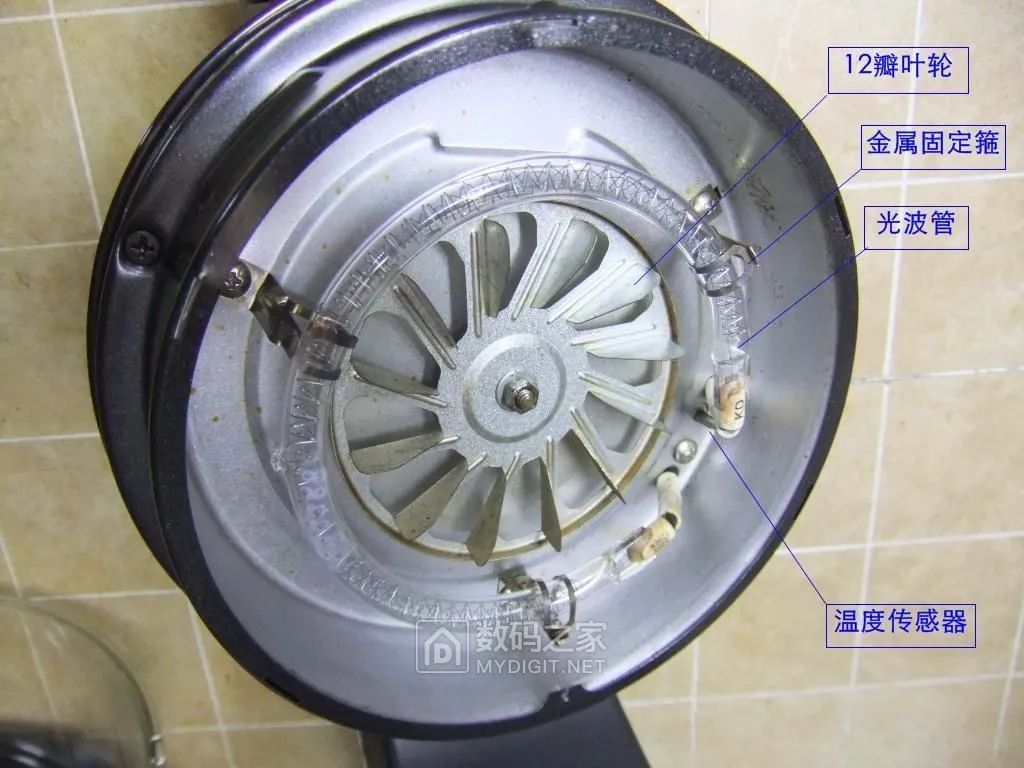

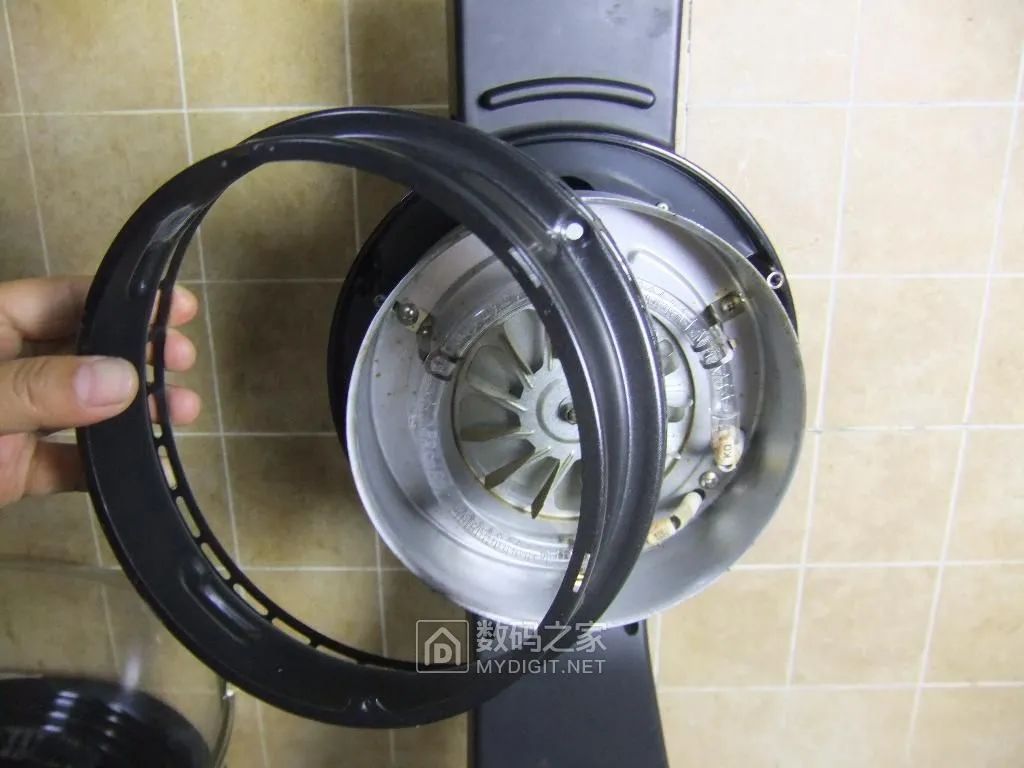

　　內部是環形光波加熱管及金屬風扇葉輪。由于這種炸鍋是密閉類型，油煙在內壁及燈管上有一定沉積：

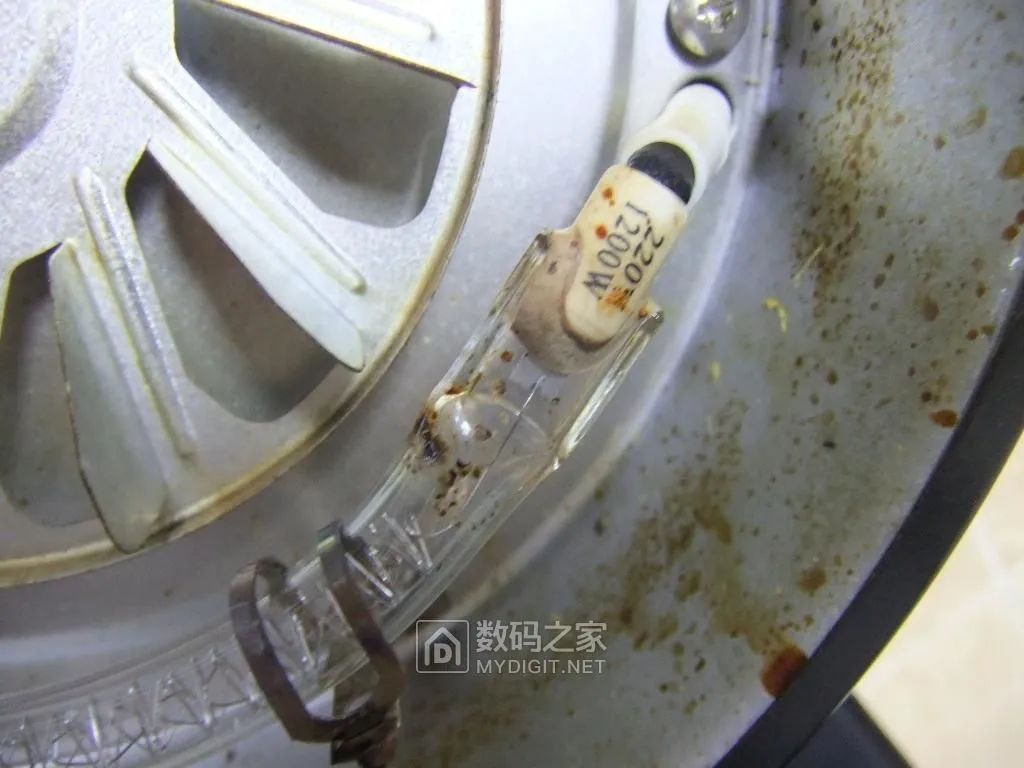

　　這是1200W的光波管，其實就是環形鹵素?zé)艄埽?/span>

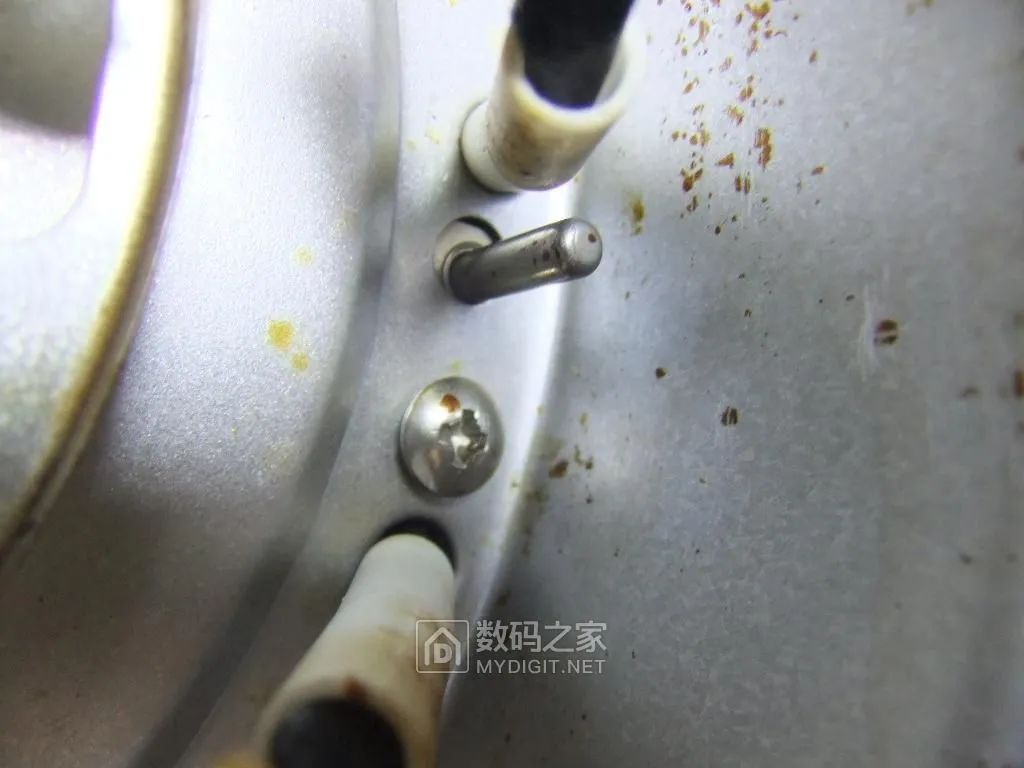

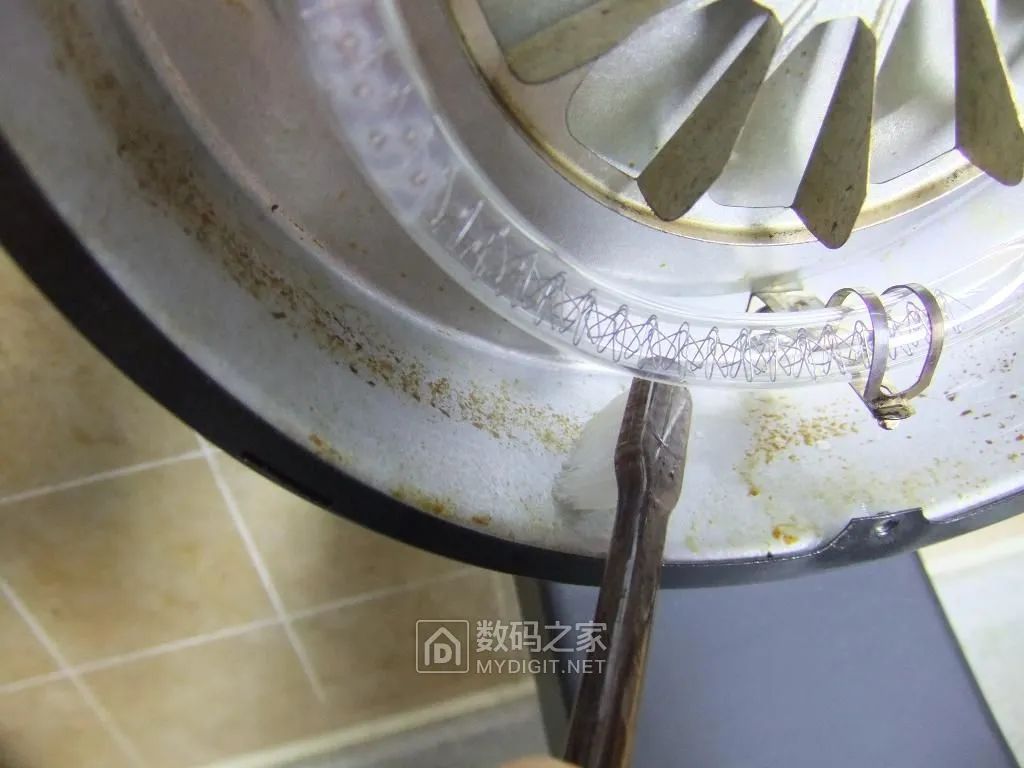

　　光波管引線之間是金屬鎧裝的負溫度系數電阻(室溫27℃，阻值93.8KΩ)，作為溫度傳感器：

　　既然拆開了，一并做做衛生吧。先用強力廚房油污清潔劑刷刷：

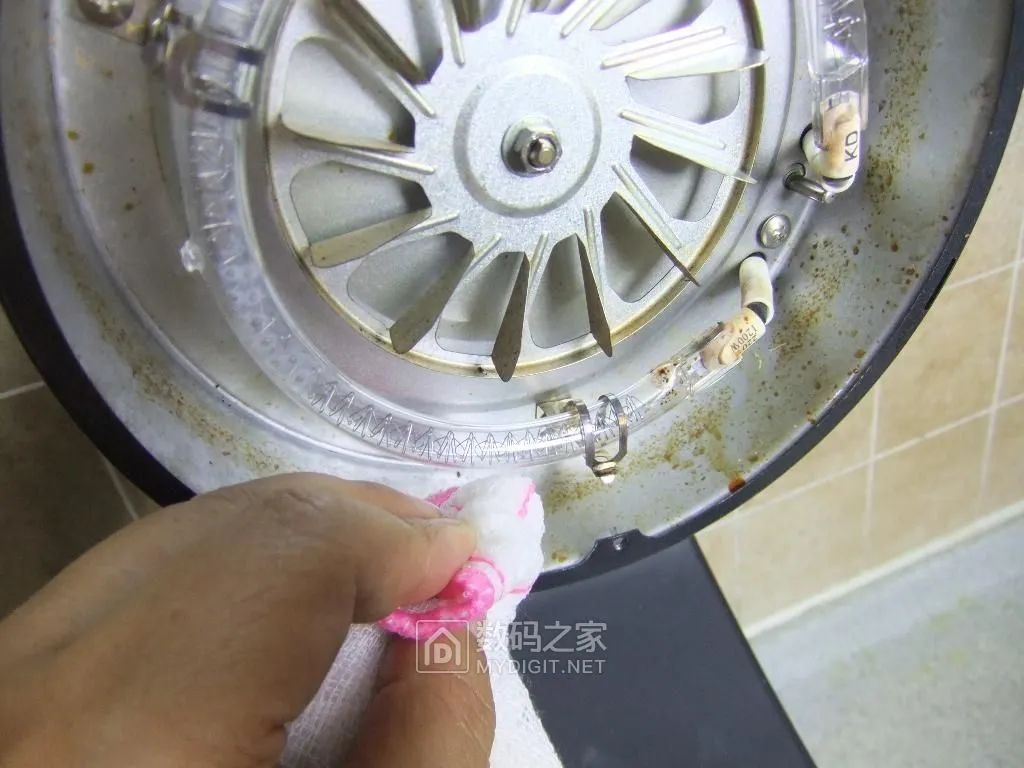

　　然后用抹布擦凈：

　　干凈了許多：

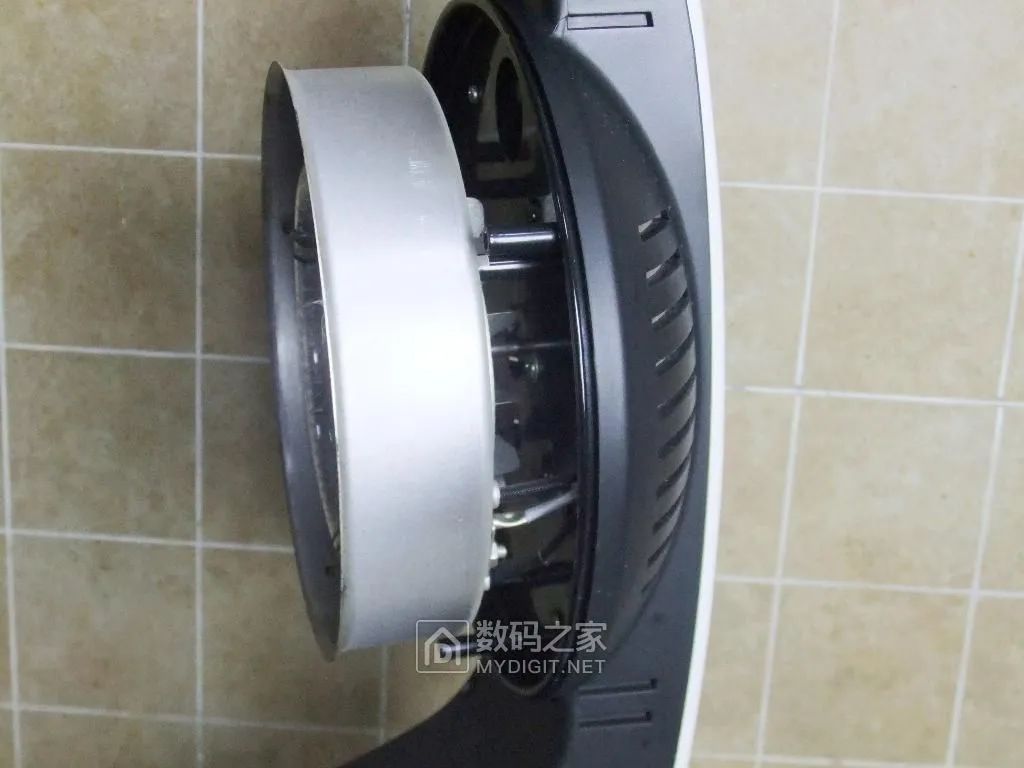

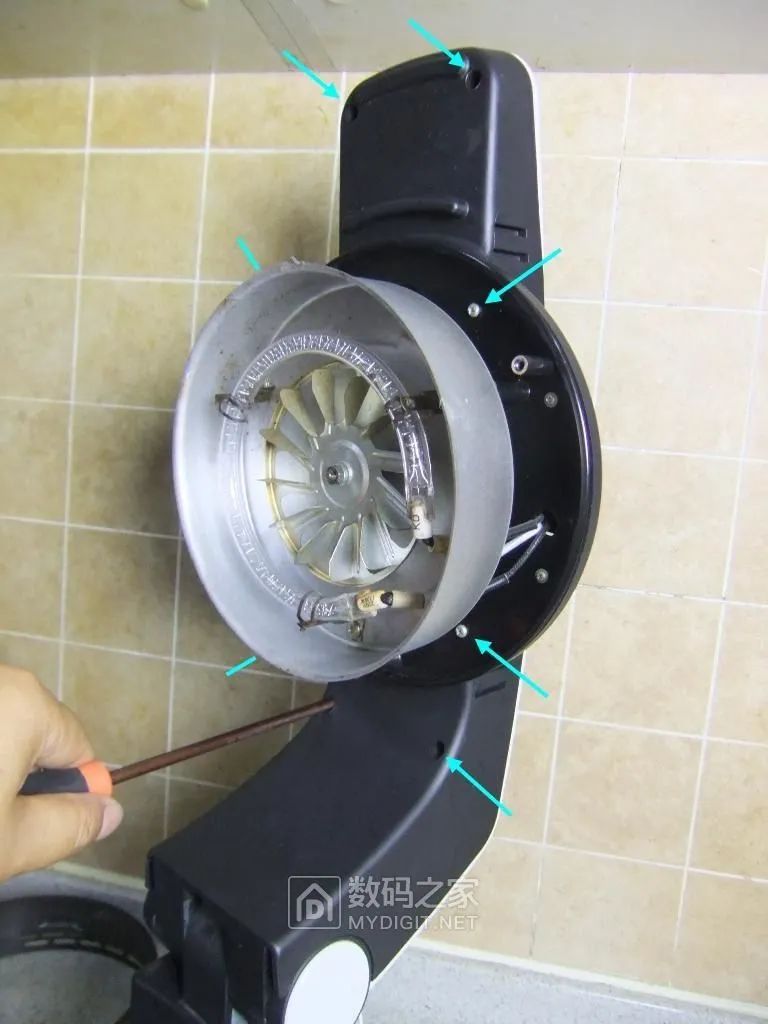

　　卸下加熱器金屬外罩的三顆固定螺絲，取下外罩：

　　取下外罩后，看見加熱器鋁盤后面有一隔熱空間：

　　從這個角度看，隔熱空間內安裝有同軸風扇葉輪，將熱量吹出，避免翻蓋提手發燙，同時對翻蓋提手內的電路板也起到氣流散熱作用：

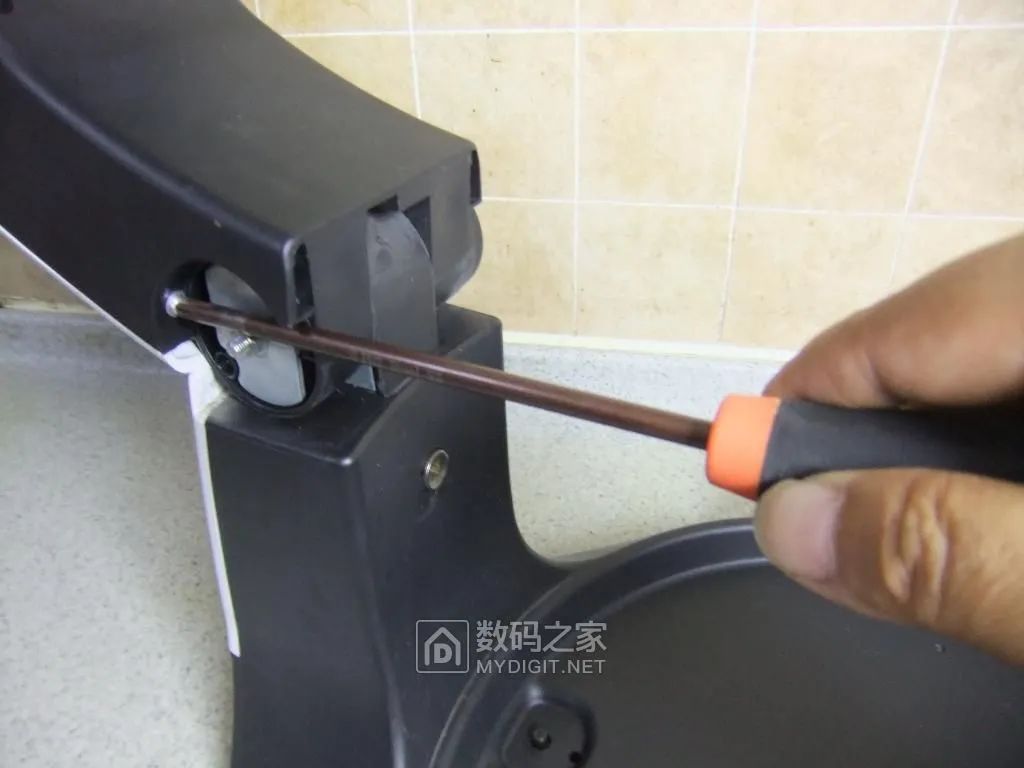

　　卸下翻蓋提手上的八處固定螺絲：

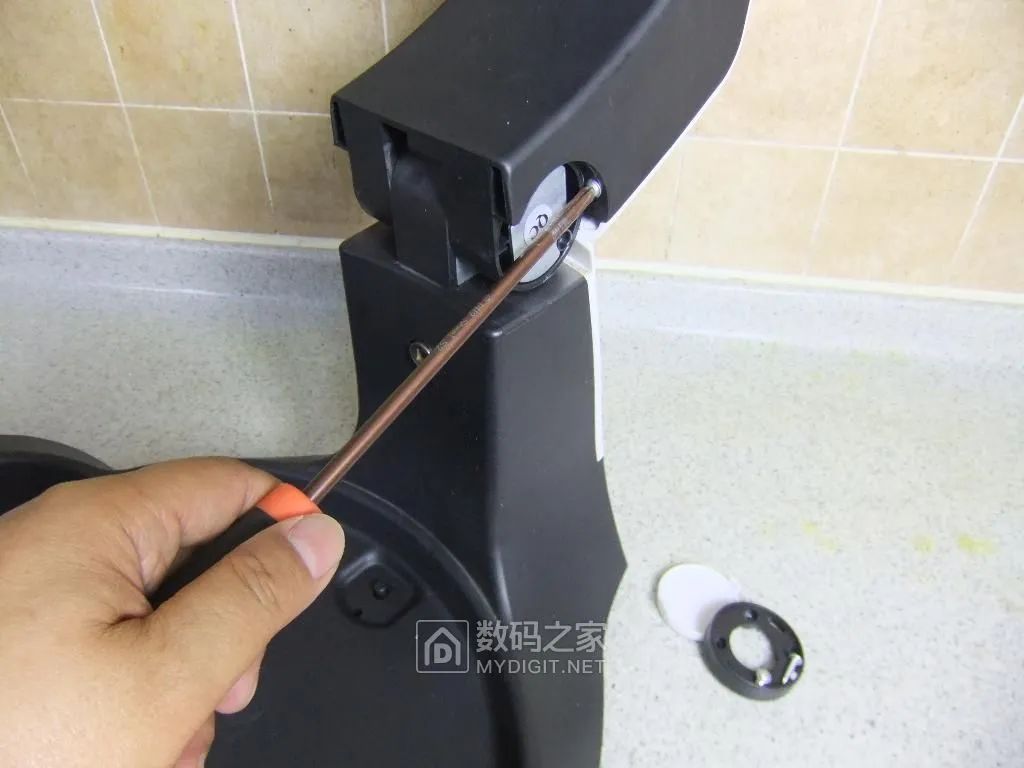

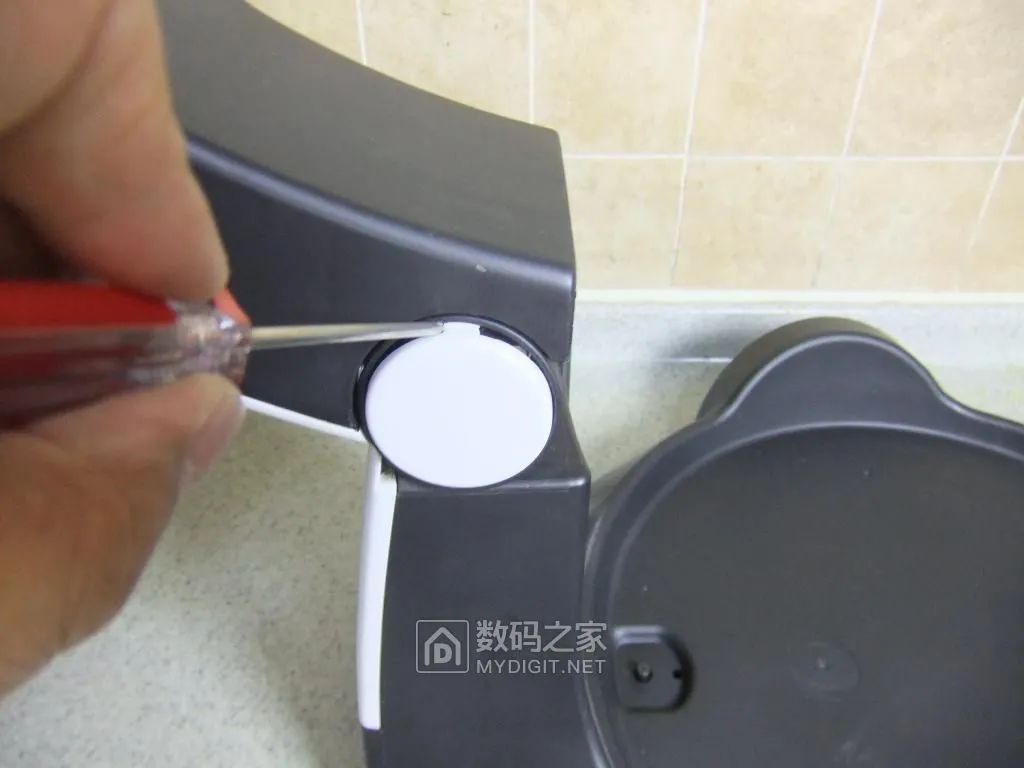

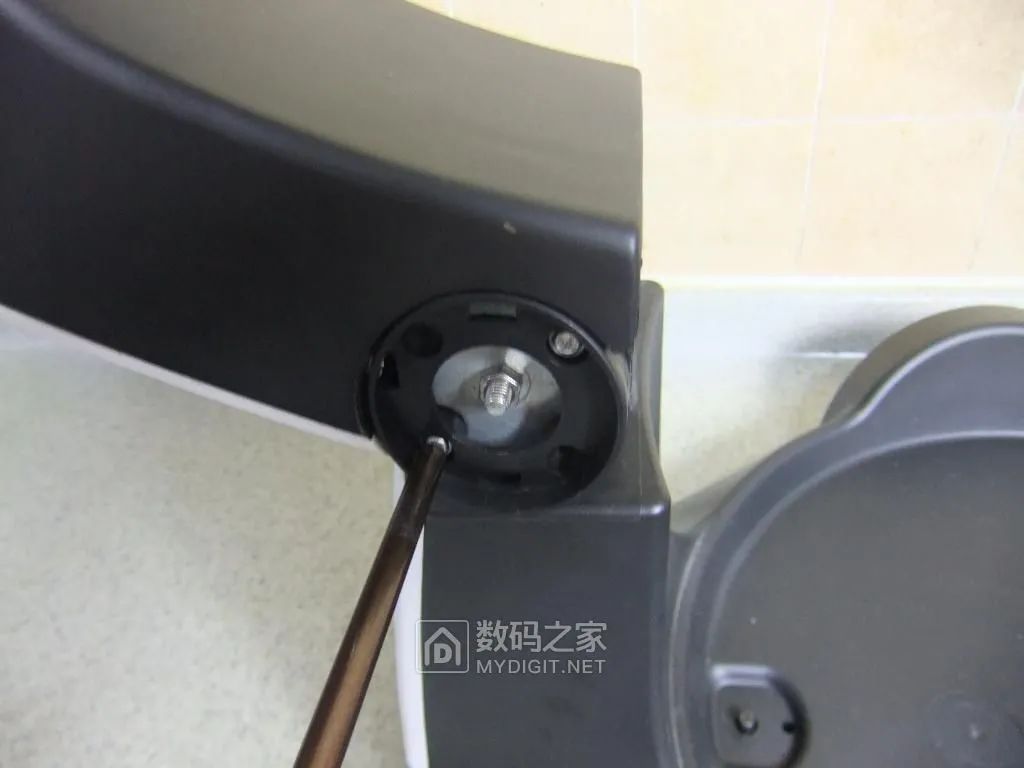

　　取下轉軸處圓蓋板：

　　再分別取下兩端固定螺絲：

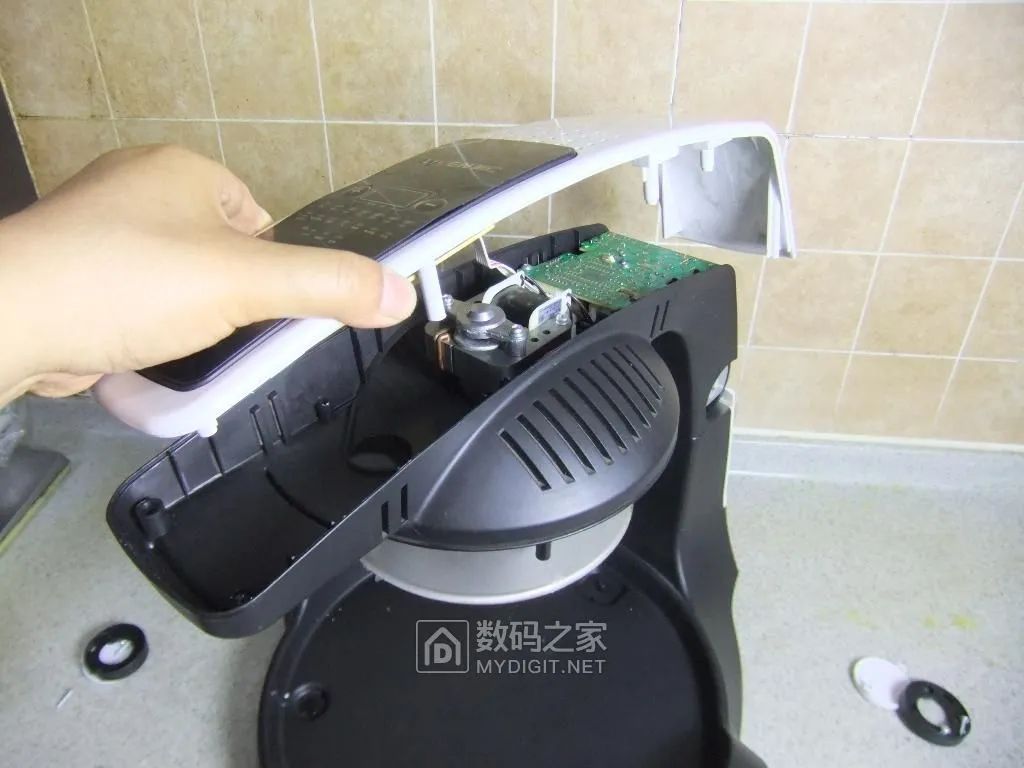

　　卸完所有的固定螺絲，才能將翻蓋提手分離開，看見內部的電路板：

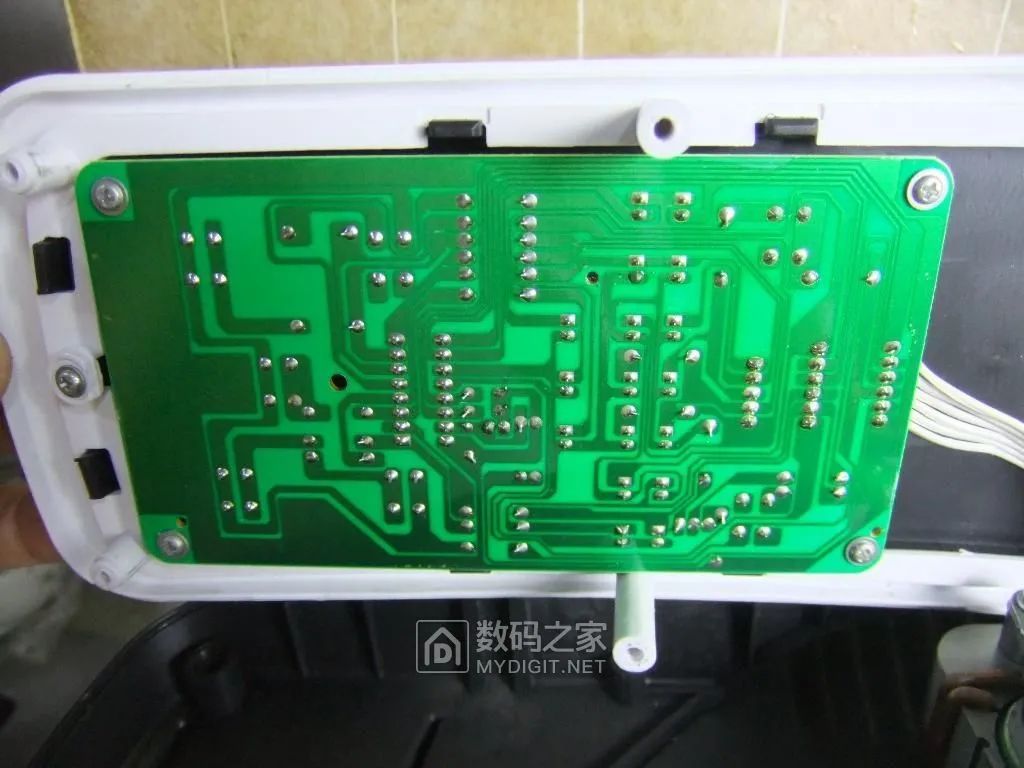

　　翻蓋提手上蓋安裝的控制電路板：

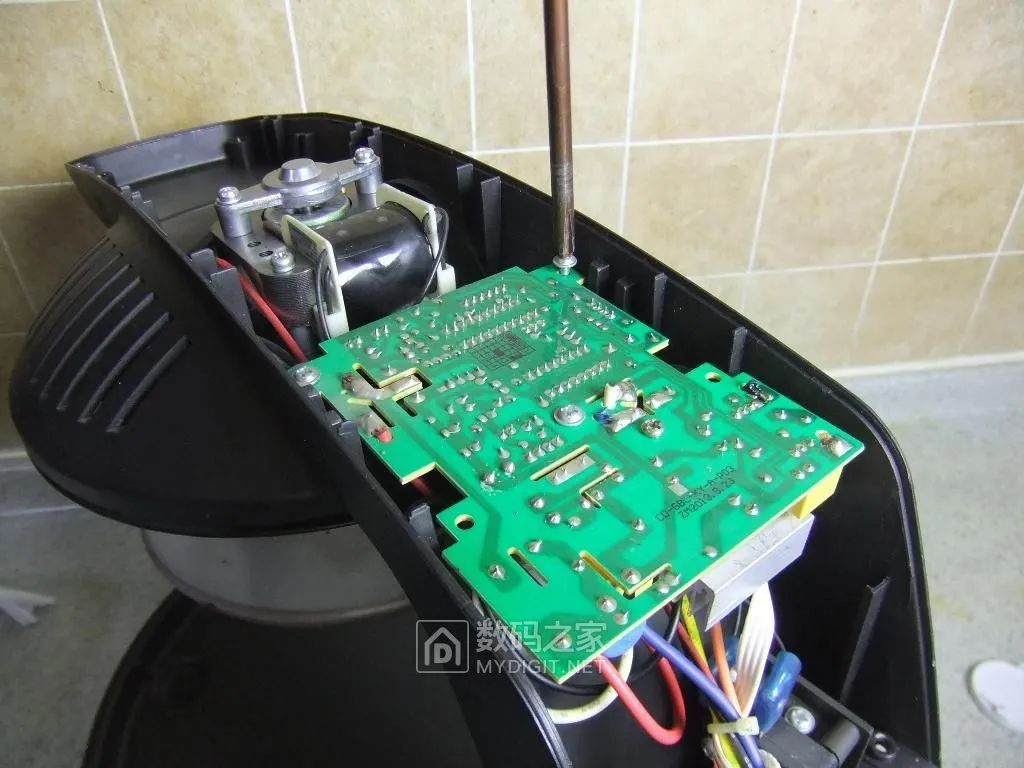

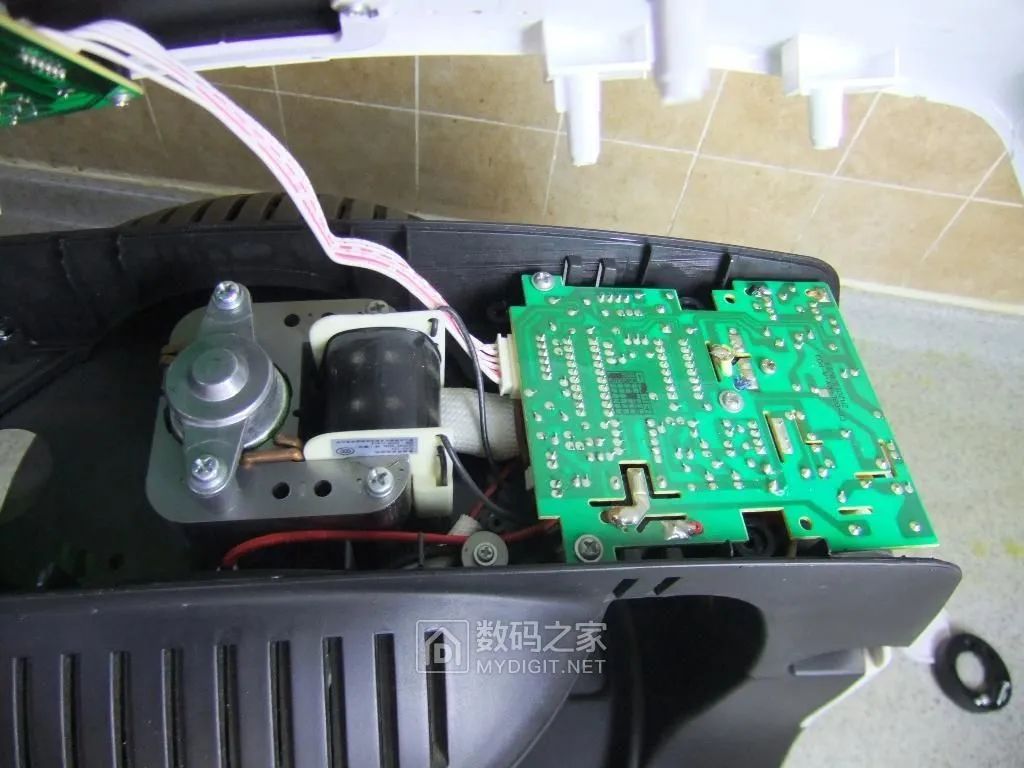

　　翻蓋提手內安裝的風扇電機及主電路板：

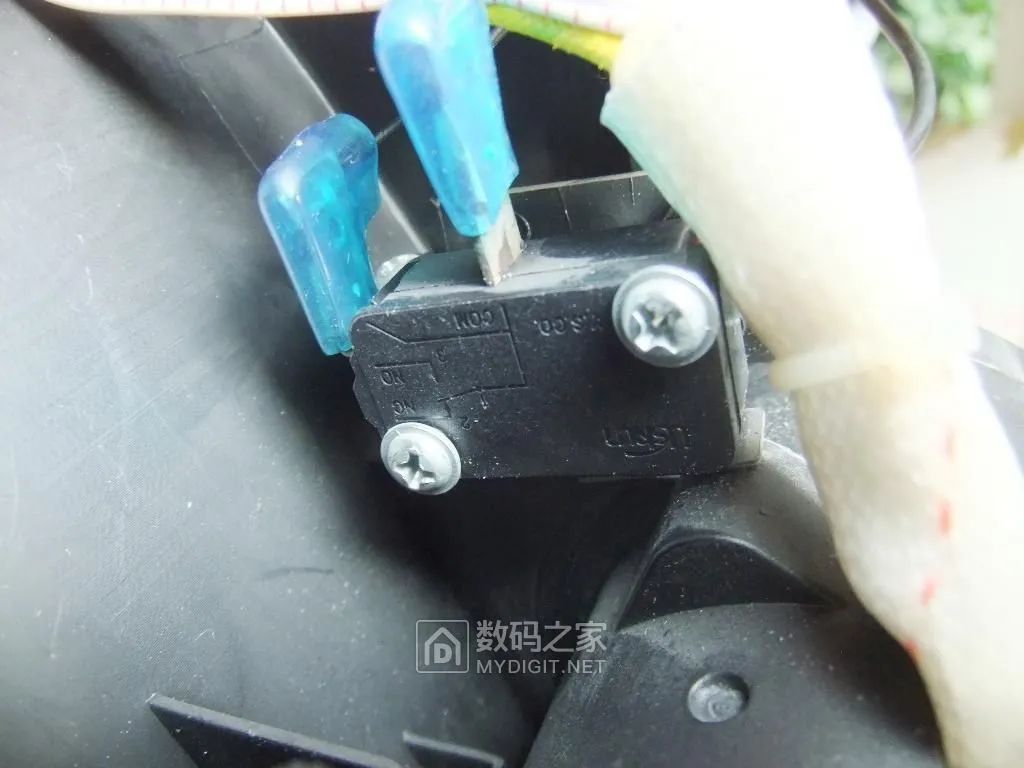

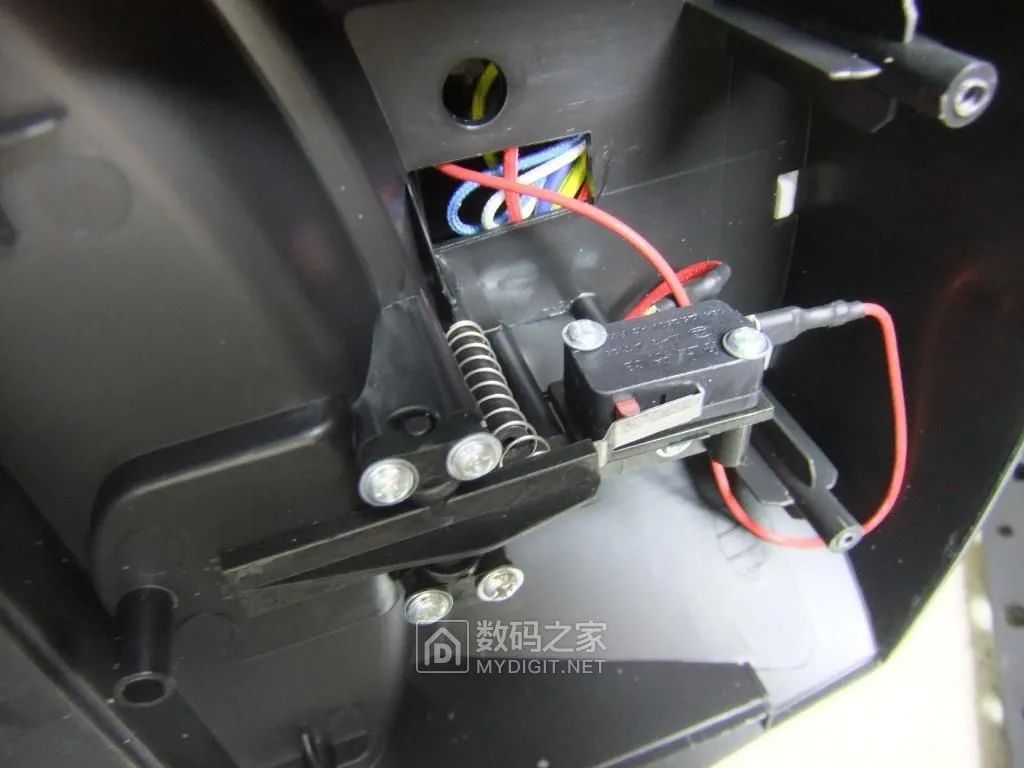

　　轉軸處的微動開關(翻蓋提把開閉時，觸點斷開或閉合)：

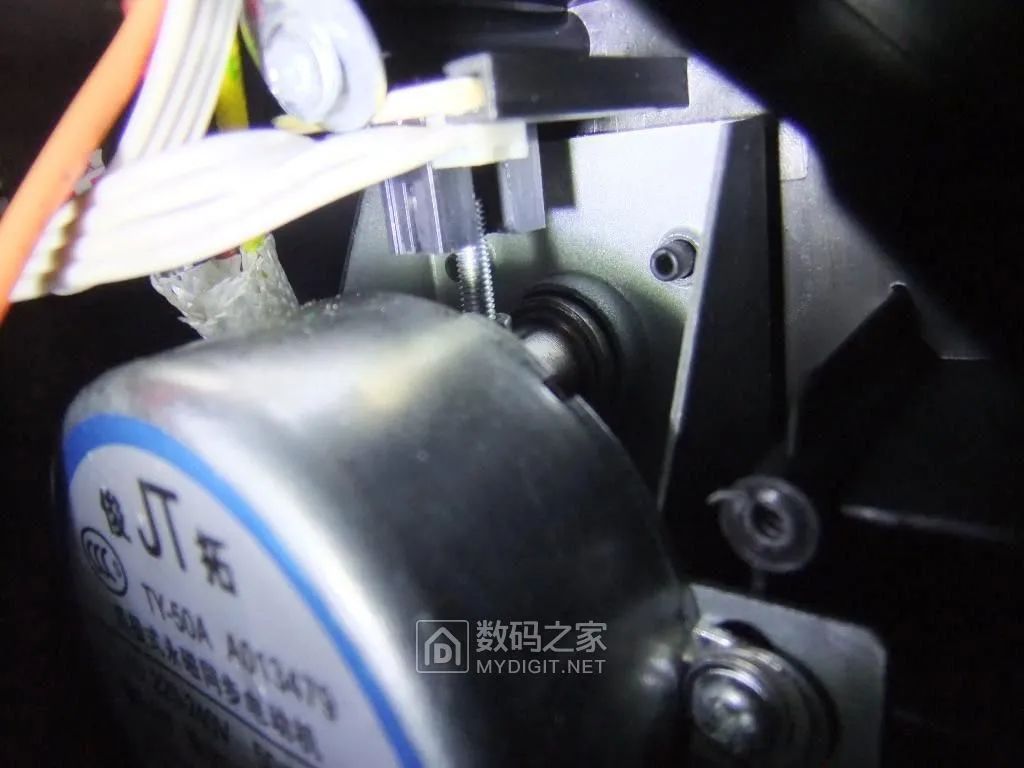

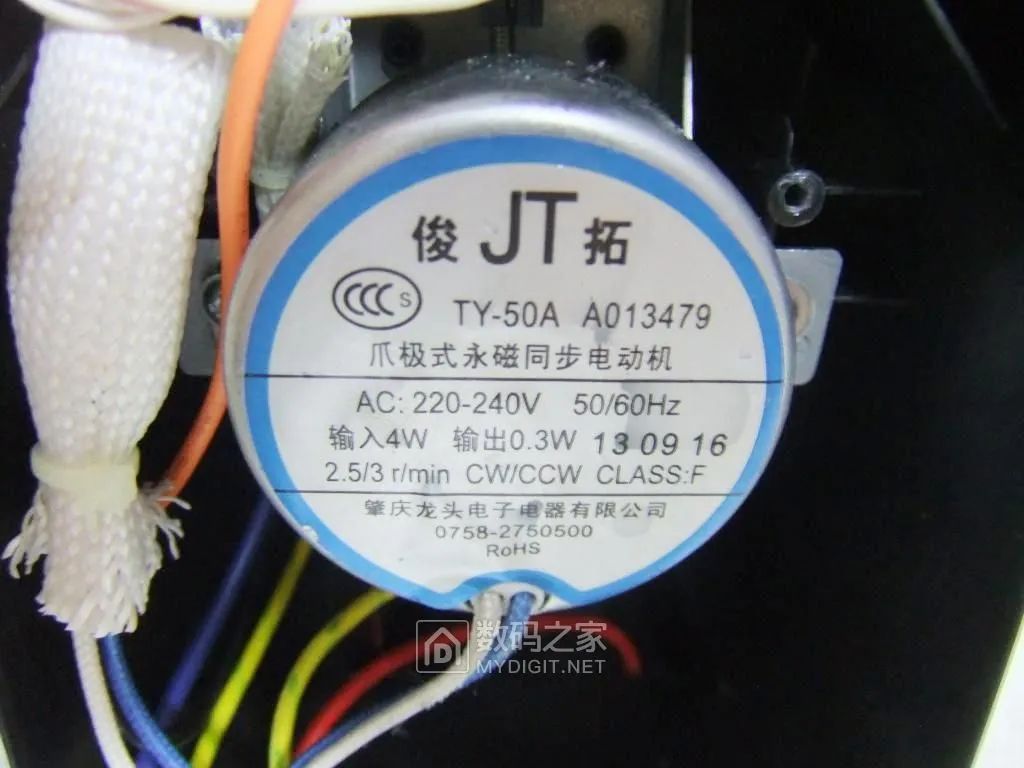

　　拆下立柱后背的蓋板，內部的爪極式永磁同步電動機是烤架旋轉的動力源，電機型號是俊拓的TY-50A：

　　電機的軸上有光電開關，其信號用于控制烤架連續轉或單面轉：

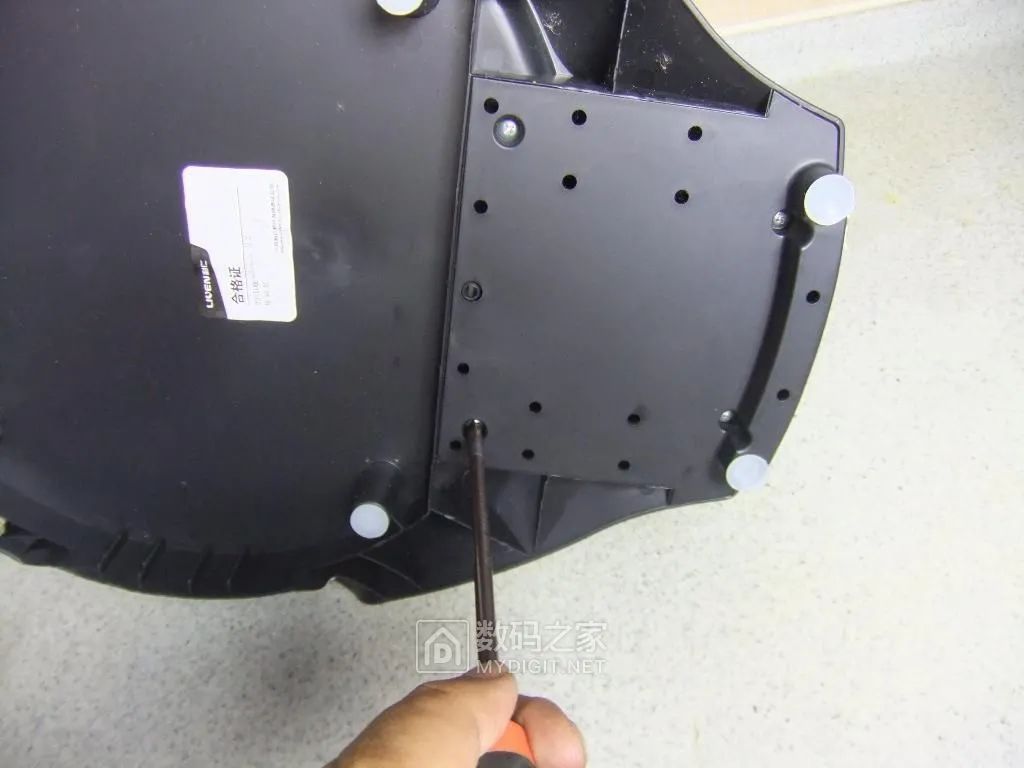

　　拆下底座蓋板4顆固定螺絲：

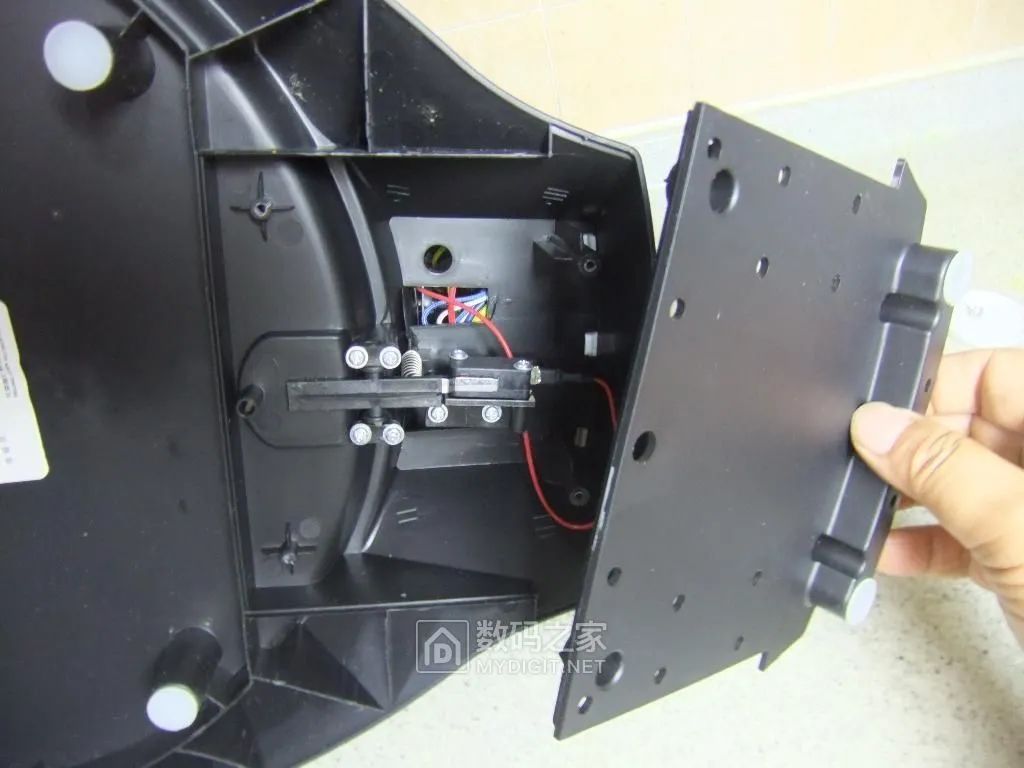

　　看見內部有一只微動開關：

　　這只微動開關是檢測不粘鍋盤(滴油桶)放置位置用的：

　　三、電路元件

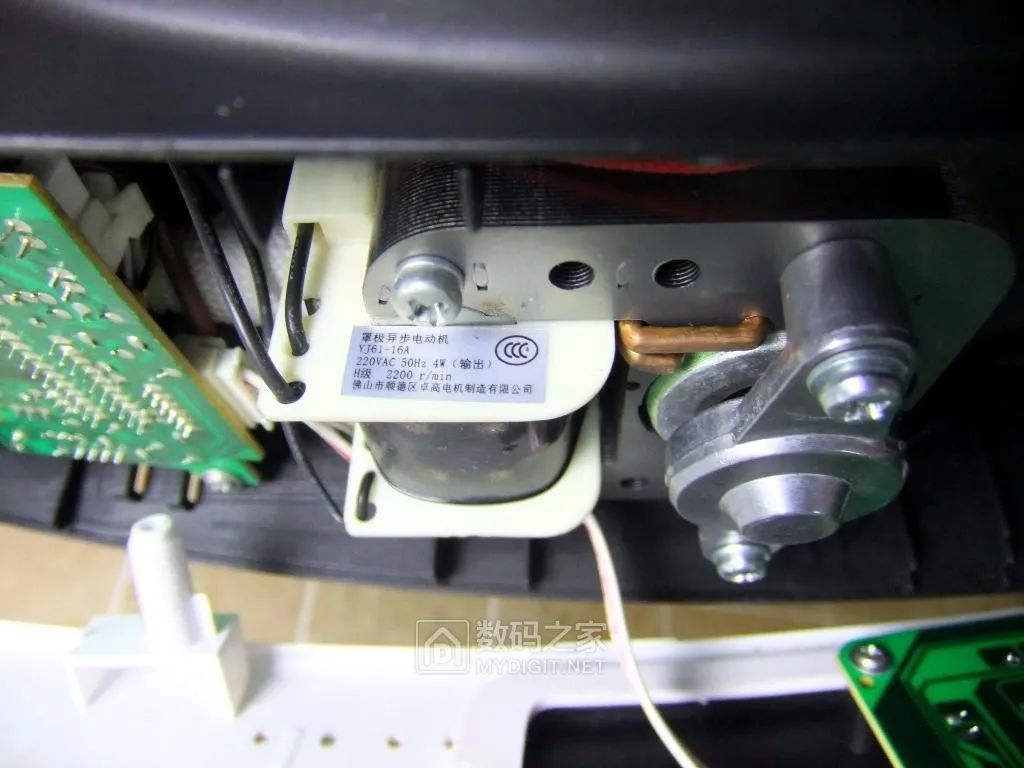

　　風扇電機采用單相罩極式電機，220V、4W、轉速2200r/min，型號是卓高電機的YJ61-16A。

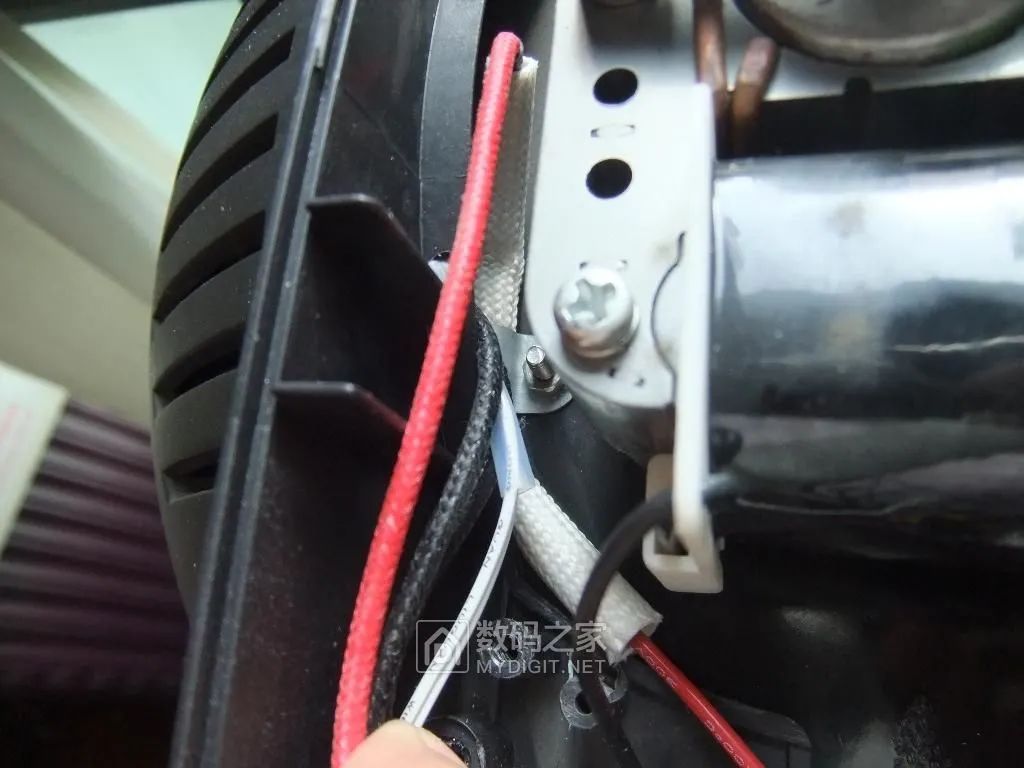

　　在風機電機旁邊，有一個溫度保險固定在鐵盤上，當電路發生溫控故障時，起到最后切斷電路的作用。這個溫度保險位置狹窄，不易更換，溫度值未知：

　　卸下主電路板固定螺絲，取下主電路板：

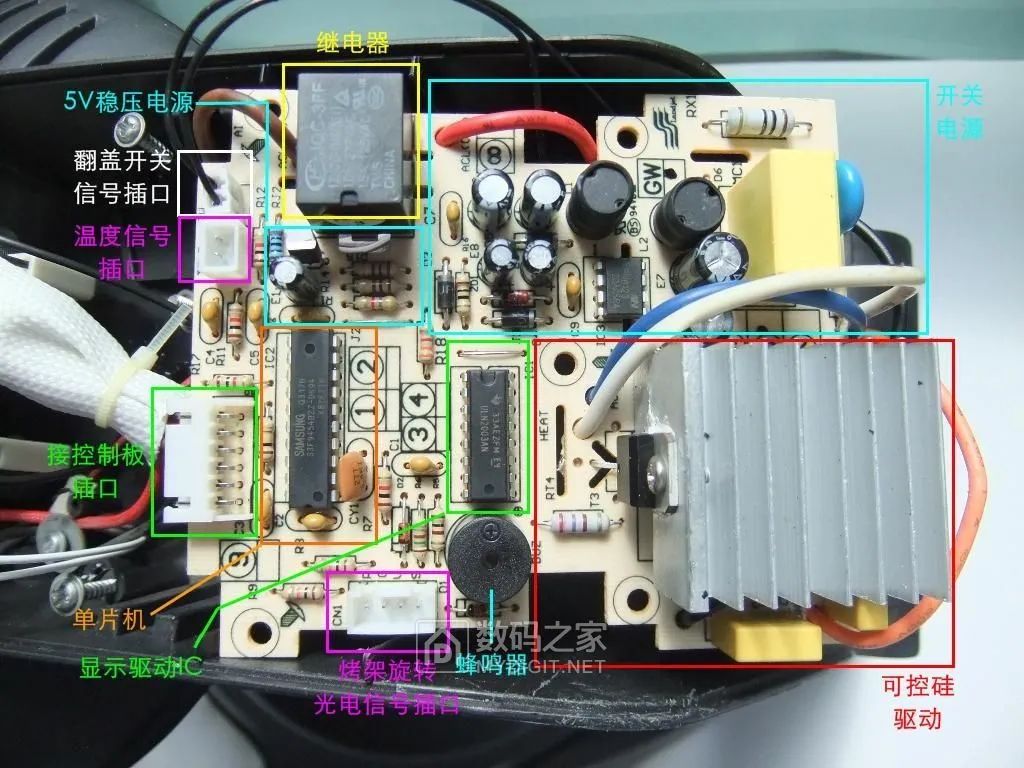

　　主電路板上元件功能區分布：

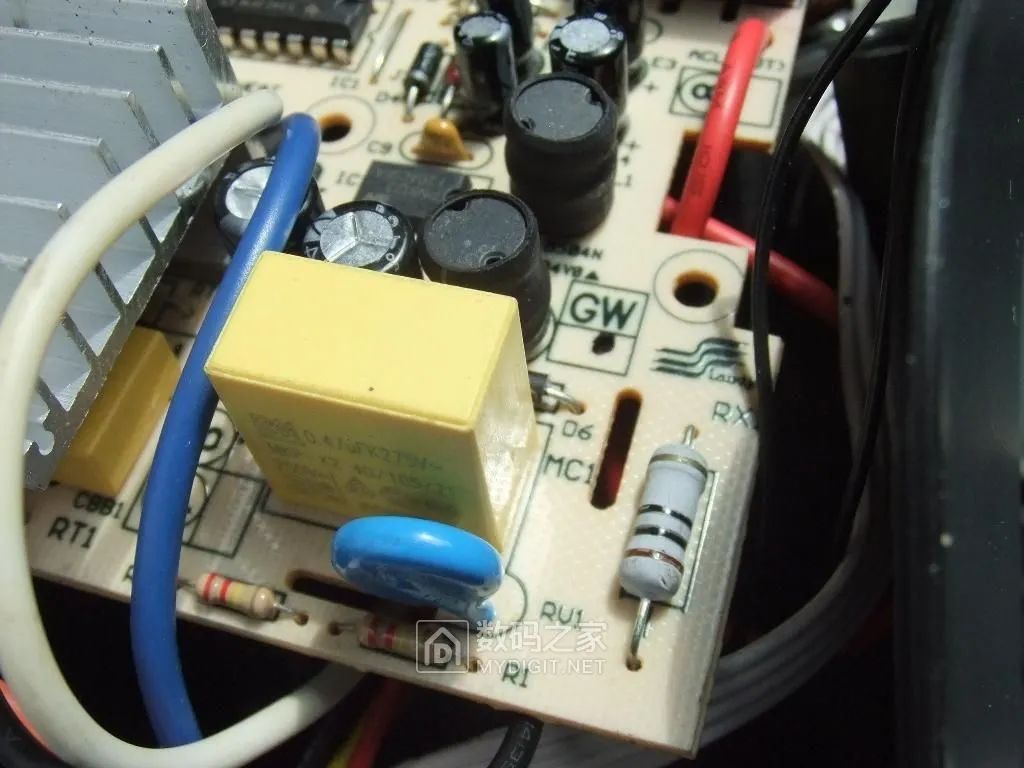

　　電路板上，RX1是10Ω 2W保險電阻，藍色圓片RV1是壓敏電阻，黃色MC1是安規電容：

　　IC3是小家電常用的非隔離電源管理芯片，芯朋的PN8123：

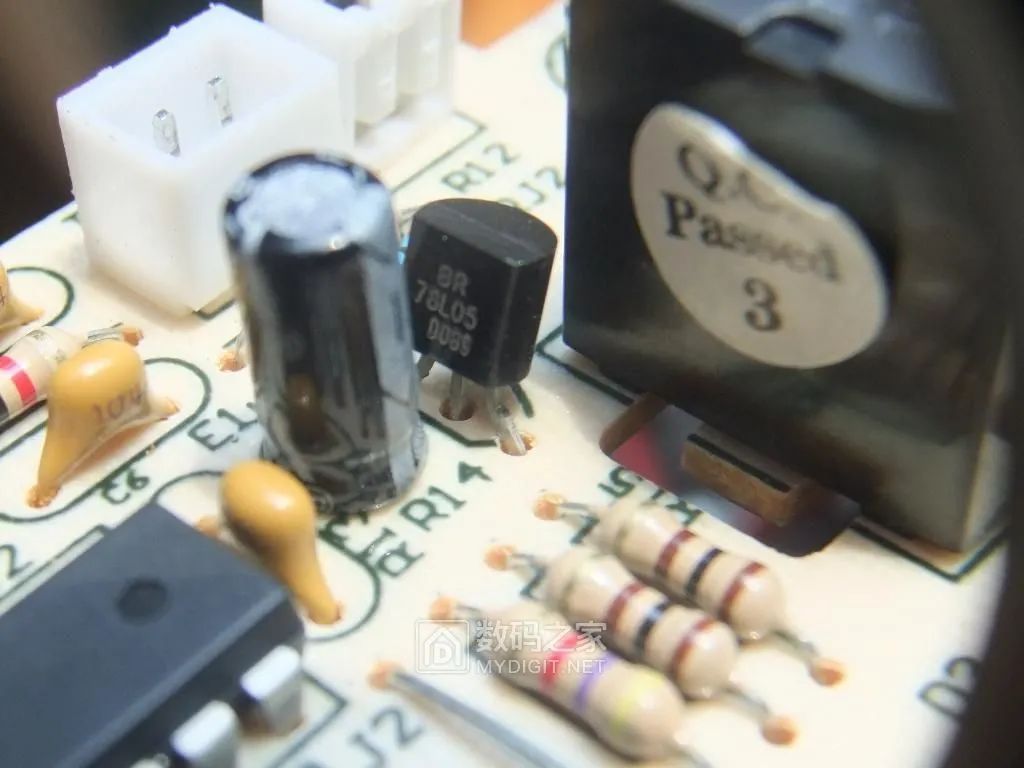

　　IC4的絲印是78L05，三端線性穩壓器，為單片機提供5V穩壓電源：

　　IC2是家電常用的單片機，型號是三星的S3F9454BZZ-DK94，下邊黃色元件CY1是三腳8MHz陶瓷濾波器;IC1是大電流驅動陣列集成電路德州儀器的ULN2003AN，多用于單片機、智能儀表、PLC、數字量輸出卡等控制電路中，輸出可達500mA/50V，可直接驅動繼電器等負載，旁邊黑色圓柱體BUZ是蜂鳴器。

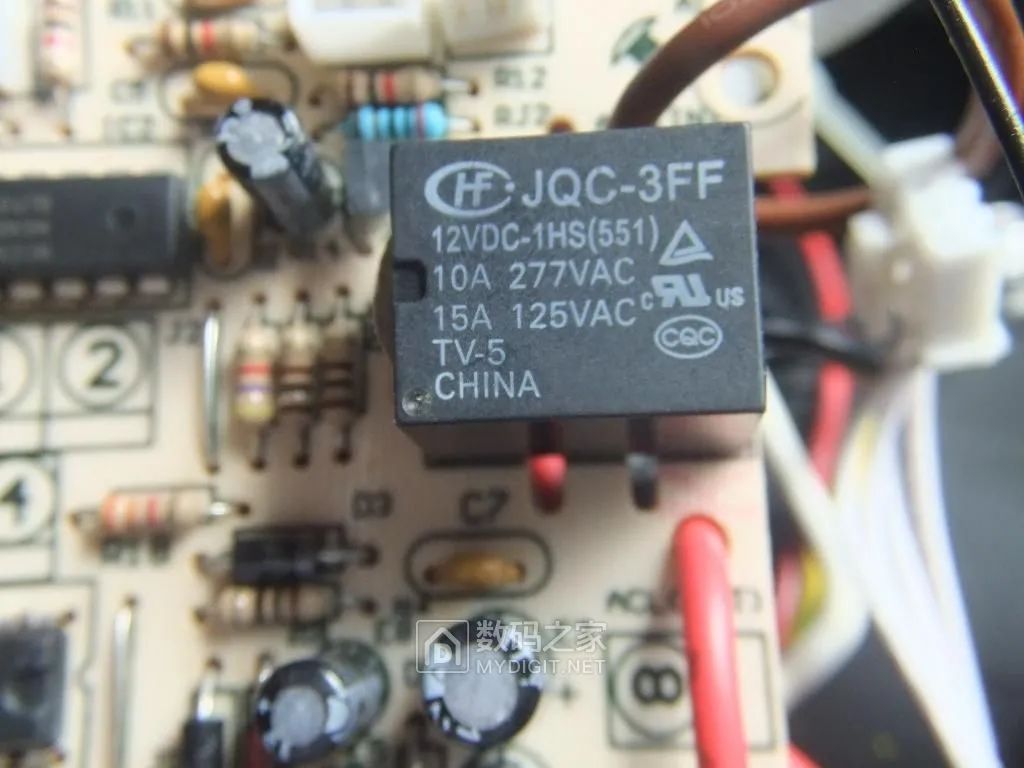

　　12V直流繼電器，型號宏發的JQC-3FF，觸點負荷10A 277VAC，在翻蓋提手開、閉時，負責切斷或接通光波加熱管、風機、烤架旋轉電機的電源：

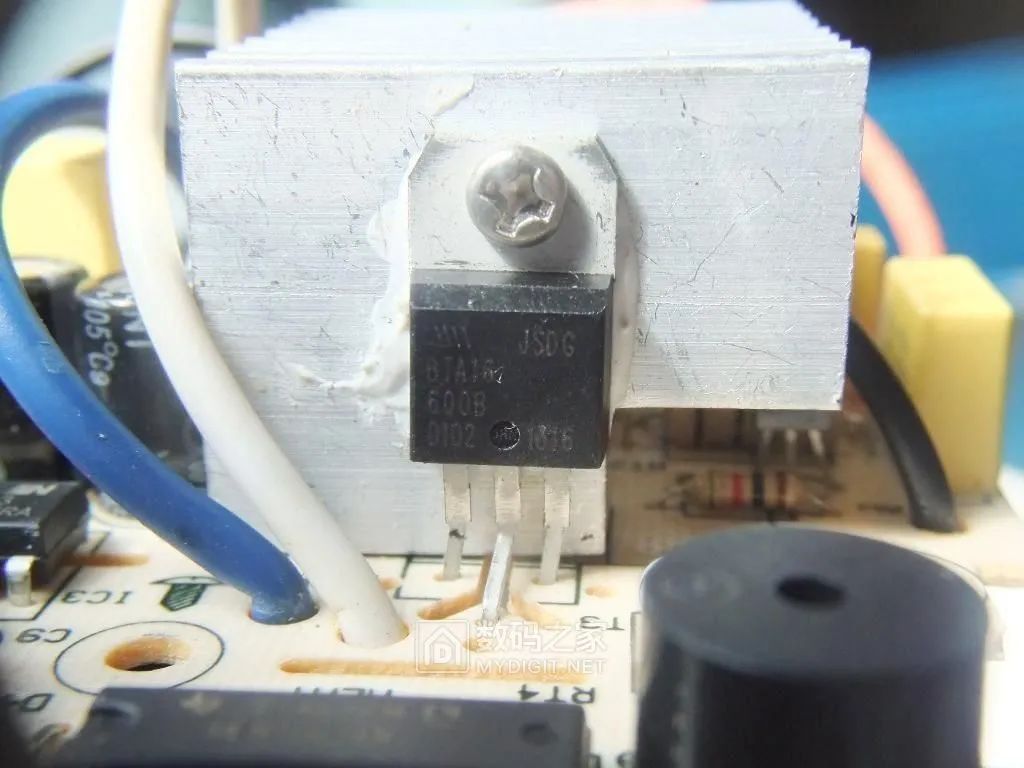

　　下面是為1200W光波加熱管提供驅動的雙向可控硅，型號BTA16-600B(16A/600V)。由于工作電流大，發熱量高，鋁散熱器體積較大：

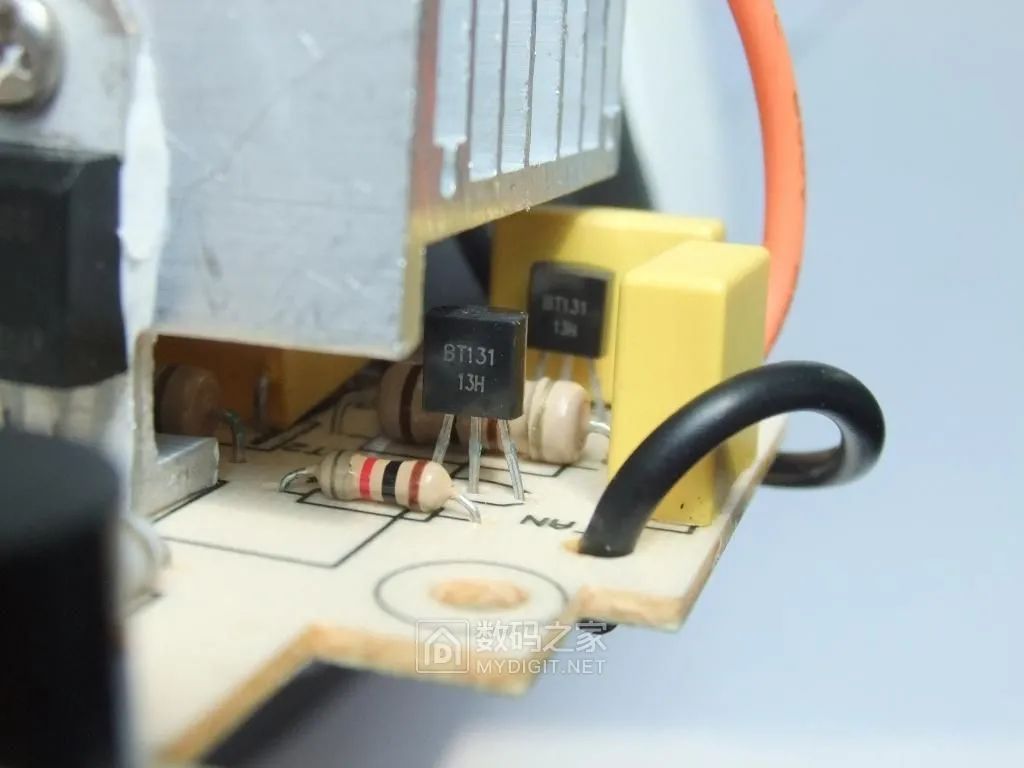

　　在散熱器旁邊，有兩顆小功率雙向可控硅，型號BT131(1A/600V?)，分別是風機、烤架旋轉電機的驅動器：

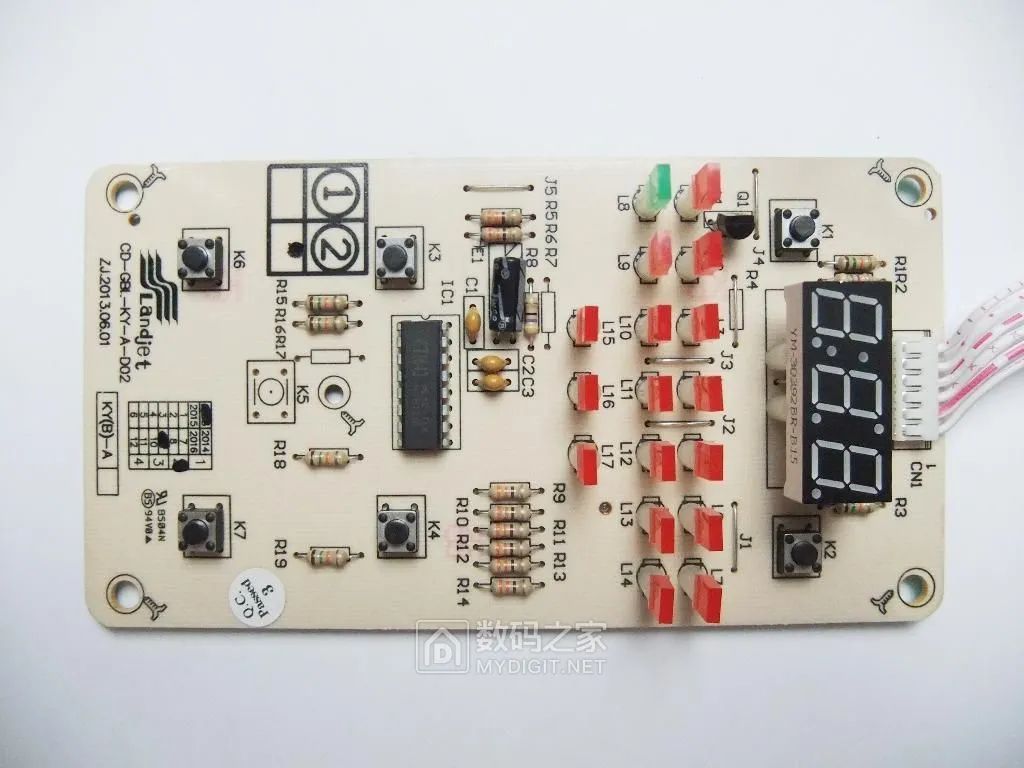

　　從提手上取下的控制電路板：

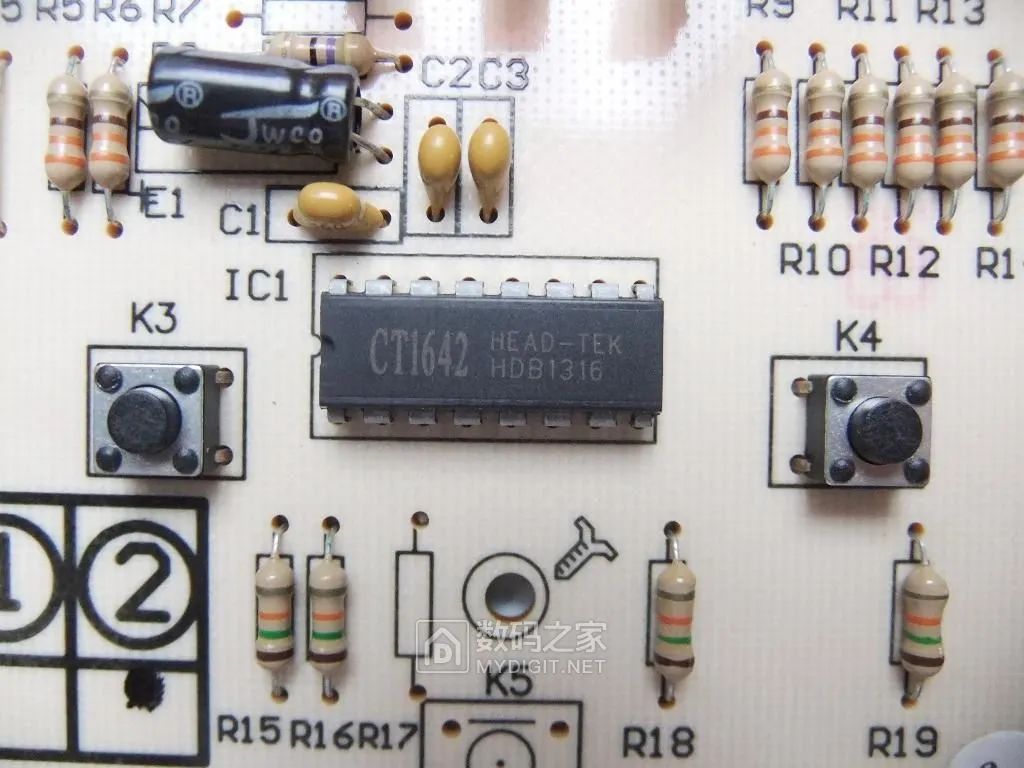

　　電路板上的IC1是LED數碼管驅動控制集成電路，型號是HEAD-TEK的CT1642;E1是佳維誠的電解電容：

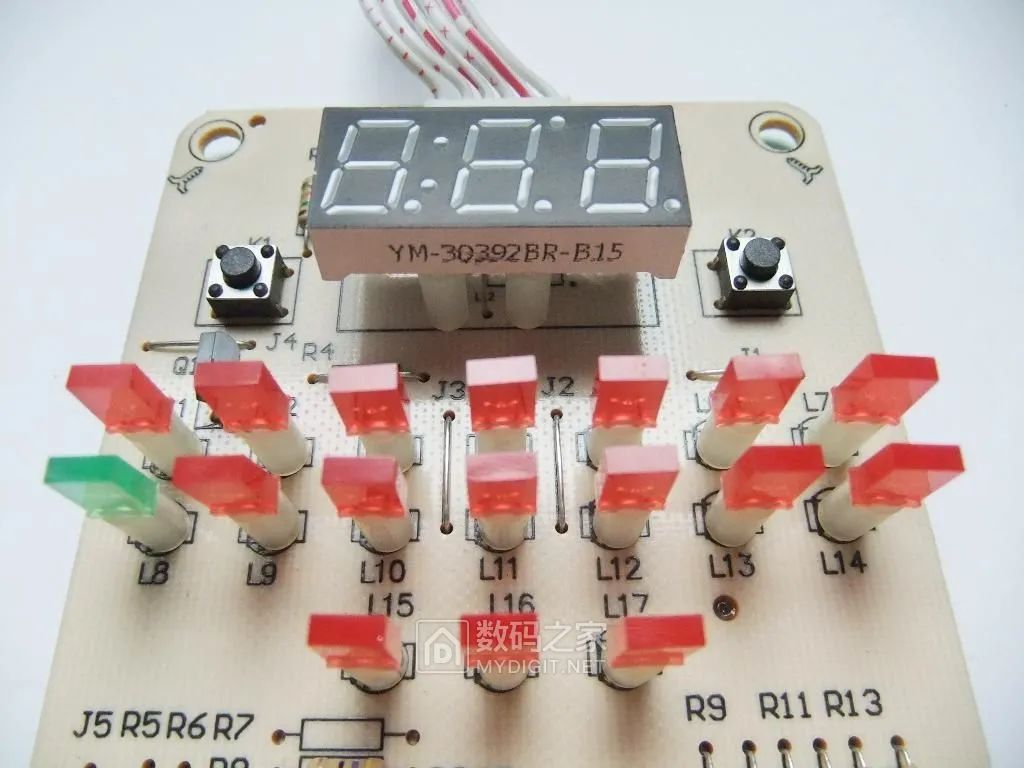

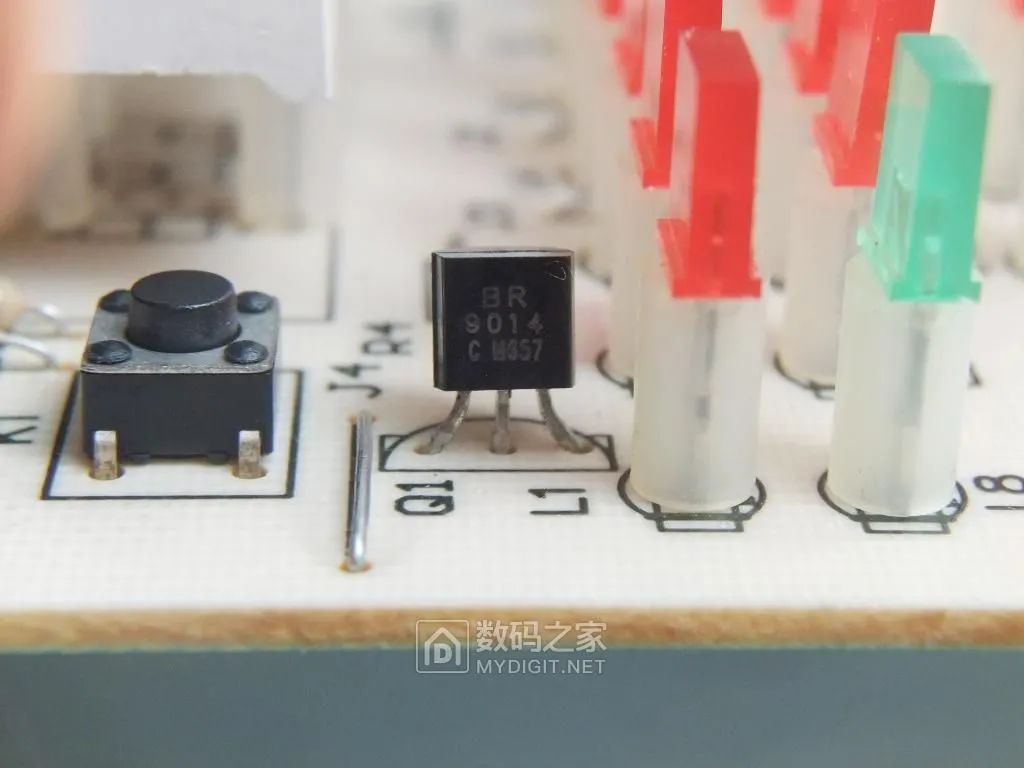

　　電路板上有三只LED(L1、L9、L12)受Q1(9014)驅動，其余LED受CT1642驅動;LED數碼管的絲印是YM-30392BR-B15：

　　四、電路工作原理及電路圖

　　1、電路原理根據電路板，繪出該空氣炸鍋的電路原理框圖如下：

　　電路工作原理：插上電源，只有當?shù)斡屯?鍋盤)位置放置正常，其微動開關K接通，12V開關電源及5V穩壓電源才能工作，控制系統上電。程序自檢，當溫度、翻蓋提手位置均正常，蜂鳴器發出長“滴”一聲，接通繼電器J，數碼管顯示“000”，為啟動機器做好準備工作。然后，在控制面板上設置烘烤程序，按下“啟動”按鍵，機器開始工作。在烘烤期間，當溫度達到設定值，單片機會發出停止光波管加熱指令;當溫度低于設定值，單片機發出光波管加熱指令，持續交替進行，直到時間結束。在烘烤中途，若要將翻蓋打開，給被烤食物刷刷油，可直接抬起翻蓋提手，提手轉軸處的微動開關斷開，單片機得到斷開信號后，發出斷開繼電器指令，光波加熱管、風機、烤架旋轉電機都將立即停止運行，當翻蓋復原后，又恢復原程序繼續烘烤工作。電路中，數碼管顯示時間，紅色LED顯示設置的烘烤模式，綠色LED是工作指示燈。溫度保險在機器發生超過最高限溫故障或嚴重短路故障時，切斷整機電源，待送修排除故障、更換新溫度保險后才能恢復正常工作。

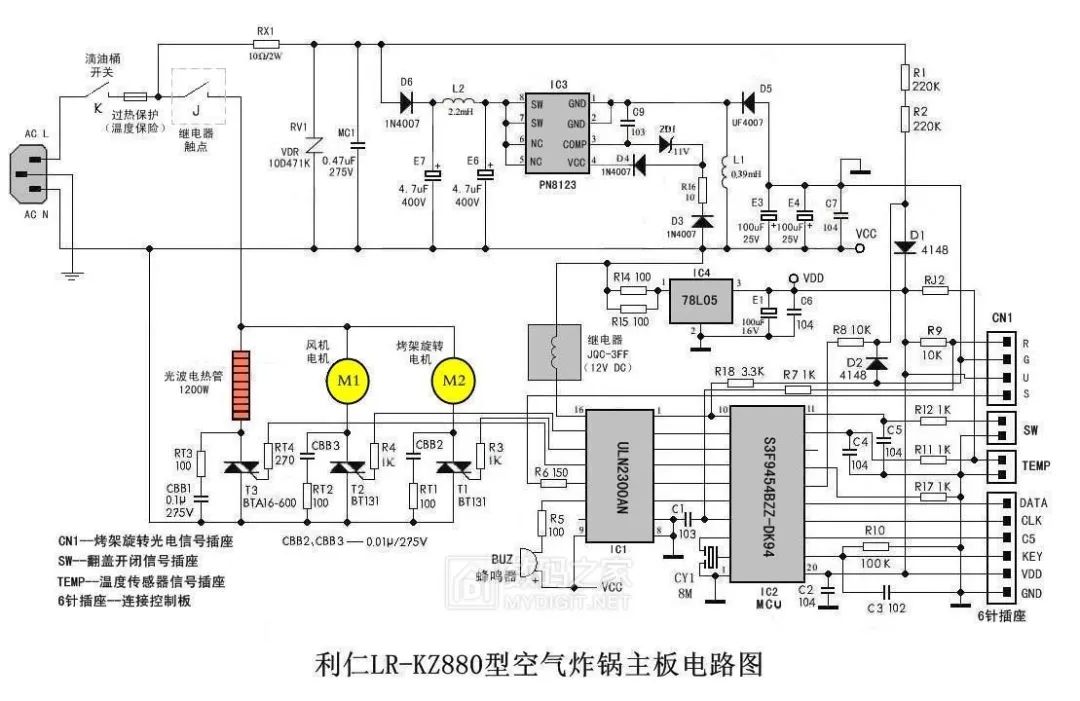

　　2、電路圖對照實物，繪制電路圖如下。分別是主電路板電路圖、控制板電路圖。各元件參數標示在電路圖上?？赡苡胁煌晟浦?，僅供大家維修時參考。⑴電路主板電路圖如下：

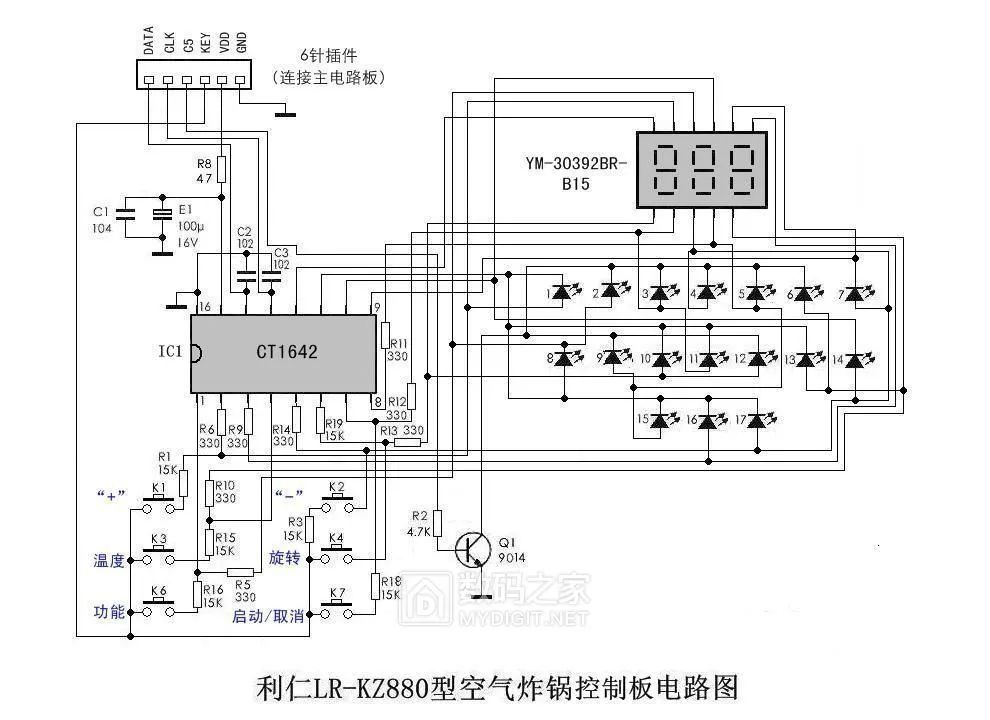

　　⑵控制板電路圖如下：

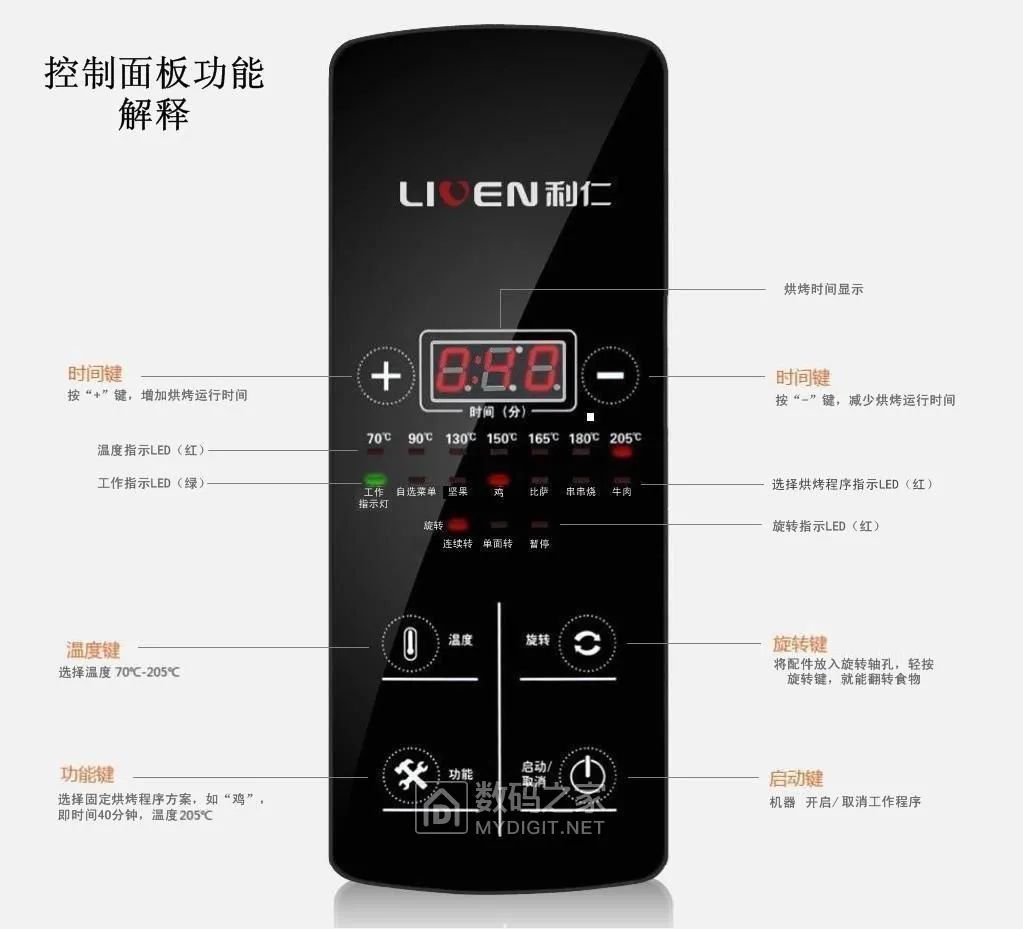

　　五、排除控制面板無響應故障1、故障原因分析及檢查面板按鍵功能見下圖：

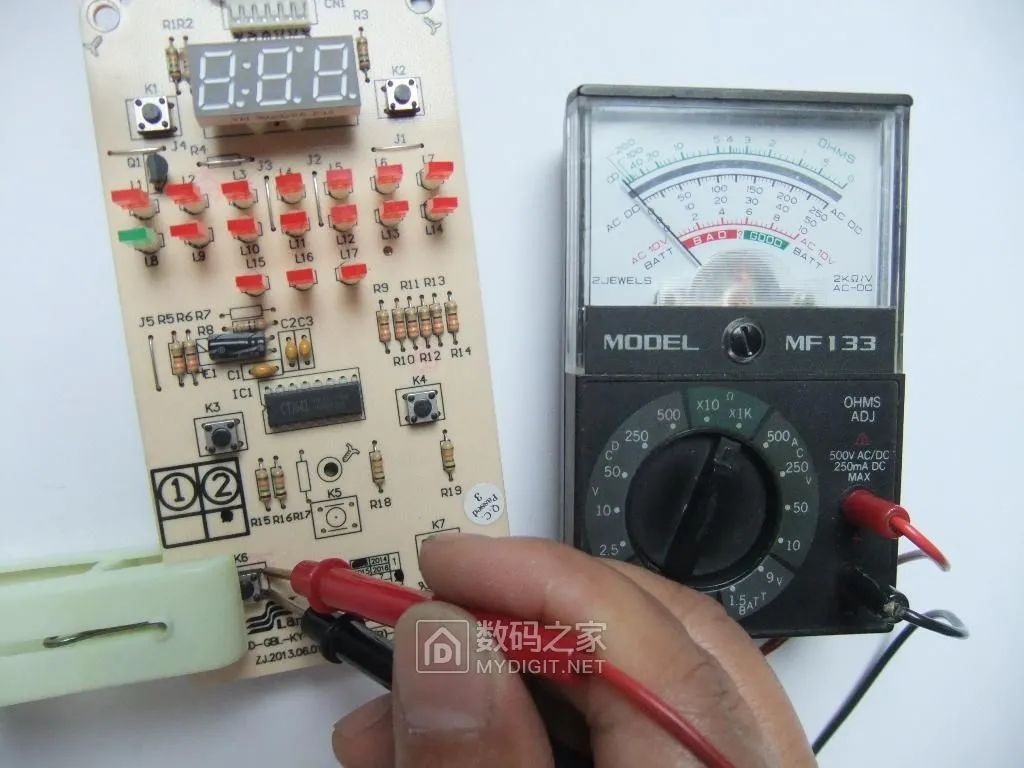

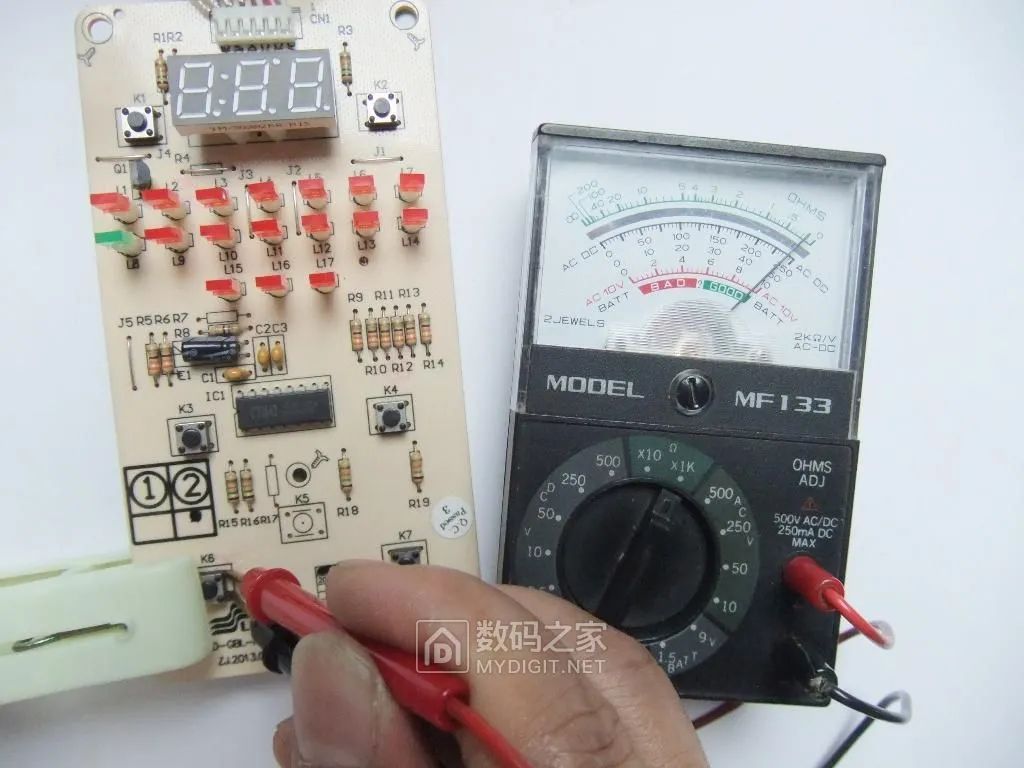

　　結合電路圖進行分析。正常情況下，機器接通電源，通過自檢，只有先按下“功能”鍵，選定烘烤程序后，再按下“啟動”鍵，機器才能開始工作。面板按鍵無響應，首先應檢查“功能”鍵是否有問題!在控制電路板上，“功能”鍵的編號是K6。用萬用表電阻檔檢測，按下，不通，有問題!其余微動沒有問題：

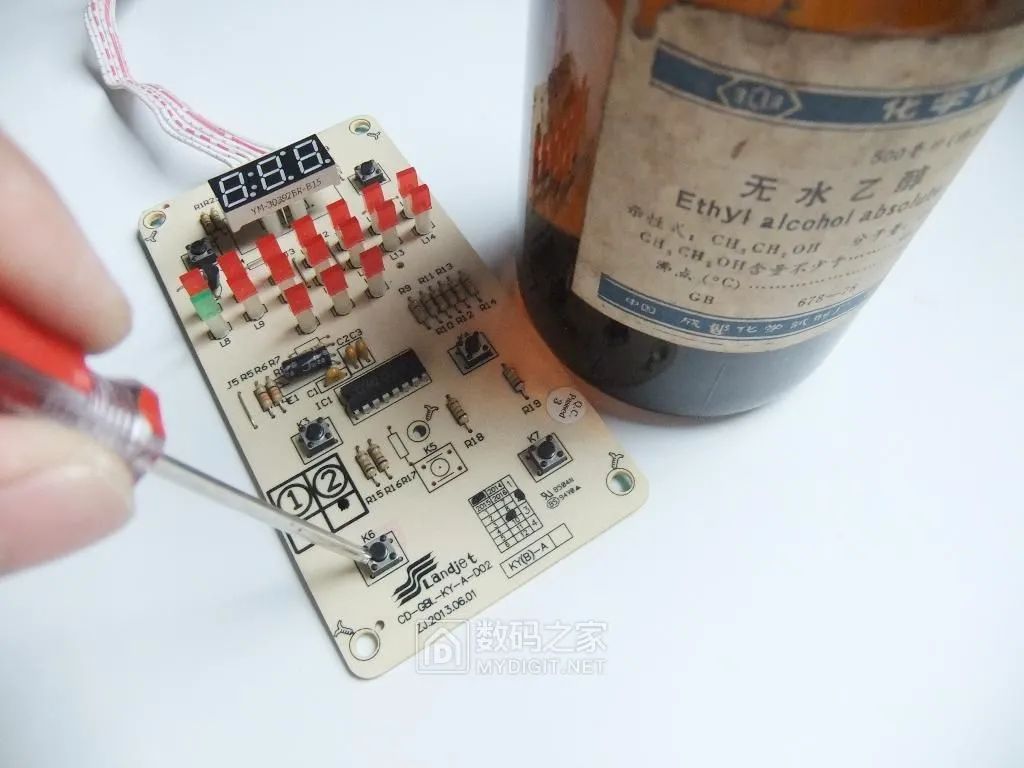

　　2、維修故障元件將無水酒精滴入K6微動縫隙，反復按鍵(還須將電路板樹立，讓微動內部液體向下流)，目的是清洗微動內部的接觸面：

　　待酒精揮發后，再用表檢測，按下，通了!為了穩妥起見，把其余微動也一并處理一下。

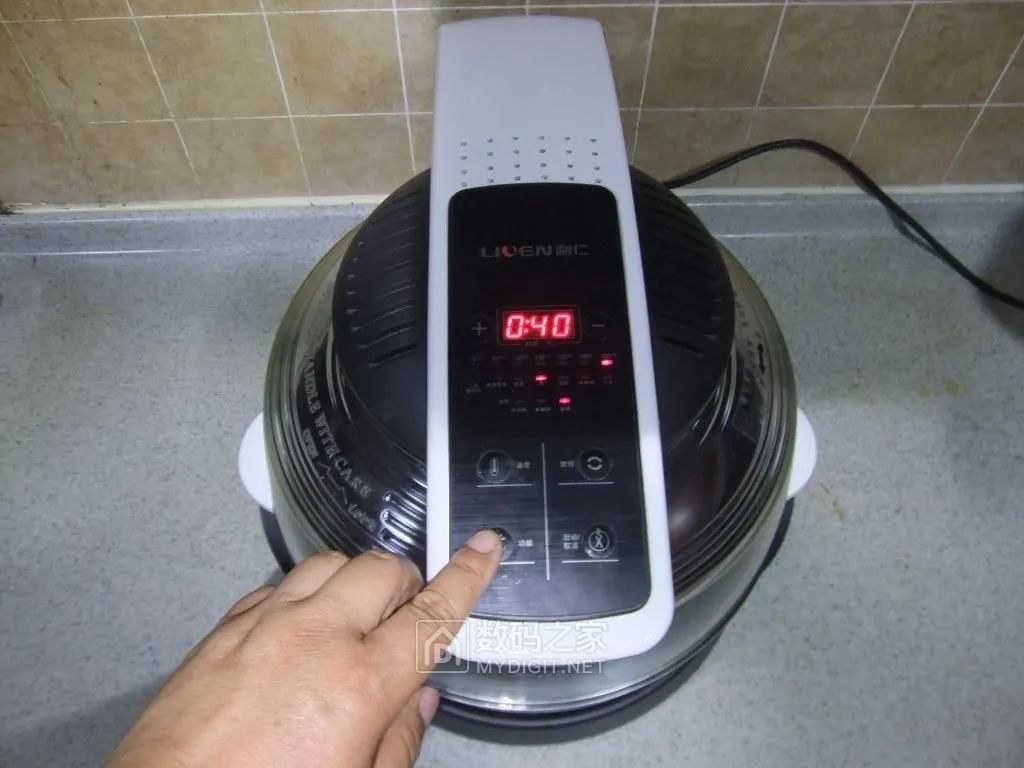

　　將機器安裝還原，通電試機，面板按鍵有響應，故障現象消除：

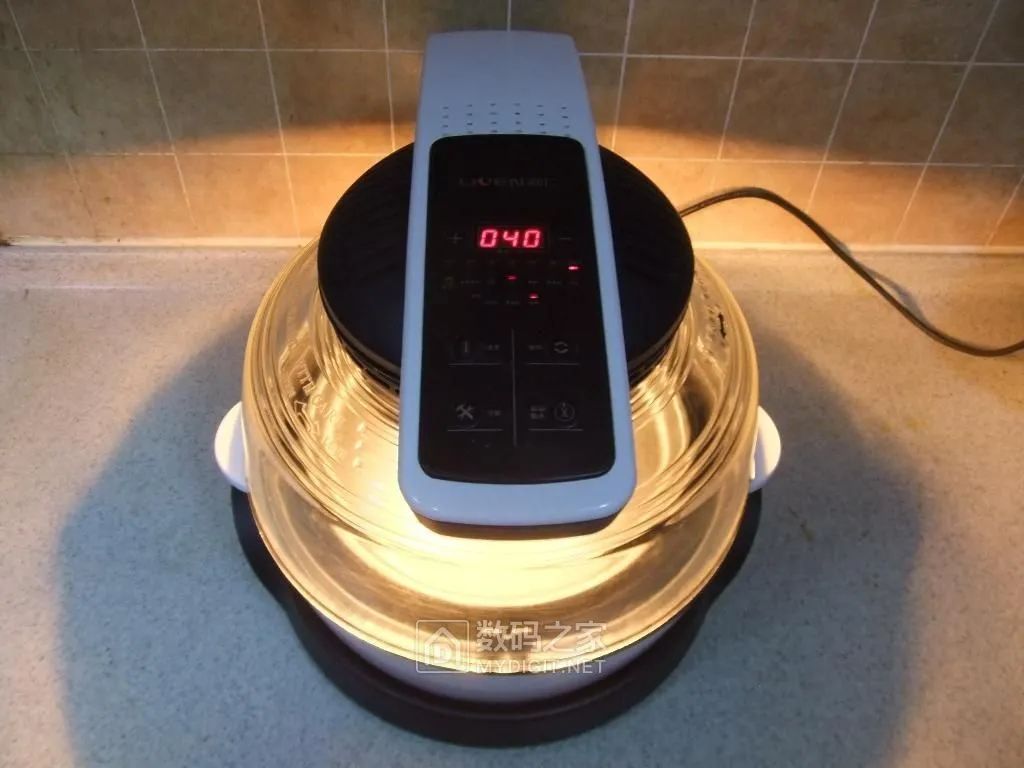

　　烘烤方式設置完畢，按下“啟動”按鍵，機器正常工作。不過，光線比較強，看起來有些刺眼：

　　六、結束語

       1、空氣炸鍋的本質是內部熱氣流循環的電烘箱。通過加熱烘烤將食物內部的油逼出來(有些食物必須另外刷油)，形成外焦內嫩的狀態，需要充分掌握機器特性和食物加工技能，才能做出美味可口食物。熟能生巧，多多實踐就行。對于光波管加熱，雖然直觀，個人認為光損耗和光污染也是一個存在的問題。

       2、微動按鈕故障是這類小家電的通病。主要是國內廠家面對市場激烈競爭，為控制生產成本，不惜降低對品控的標準，結果就是產品不耐用。維修時，可以直奔關鍵電子元件，檢測后更換。
