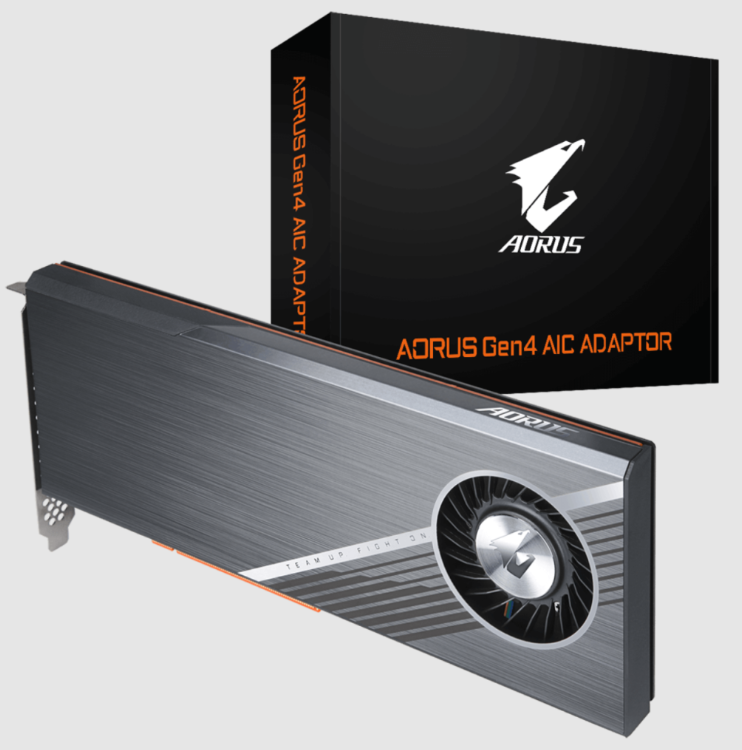

老讀者可能還記得，去年我有一個 令人印象深刻的經驗 在嘗試 組裝個人工作站 基于一個 AMD 線程開膛手 3960x 處理器基礎.在 “驗尸”作品，我注意到，雖然我不確定我是否會在以后的道路上再次嘗試保留主板(我仍然猶豫不決)，但我絕對打算在將來的其他系統構建中重復使用最初包含在主板中的兩個附加卡 (AIC)。我在這里說的是 支持硬件 RAID 的多 m.2 NVMe 固態硬盤卡:

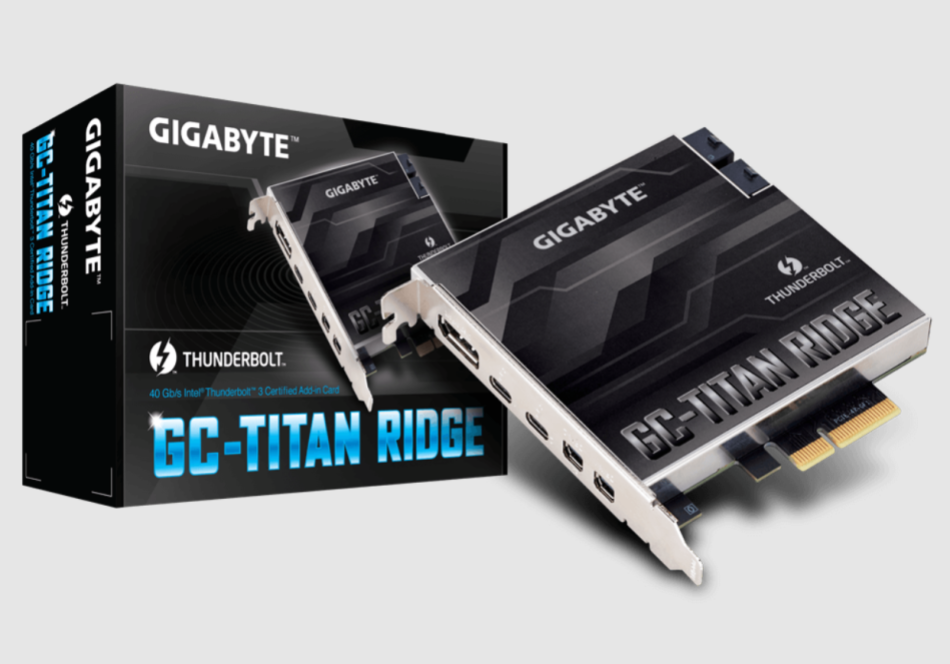

　　并且，具體到這個特定的文章， 雷靂 3 卡:

　　但。。。你知道這句話，“通往地獄的道路是用善意鋪成的嗎?以下是我在事后分析中寫的內容，作為對該主題進行更深入處理的預告片：

　　我的TB3卡計劃的實現最終變得有些復雜和限制，這要?dú)w功于OEM的專有實現 假定的行業標準.請繼續關注即將推出的重點主題文章，其中包含有關我的痛苦和解決方案的更多詳細信息。

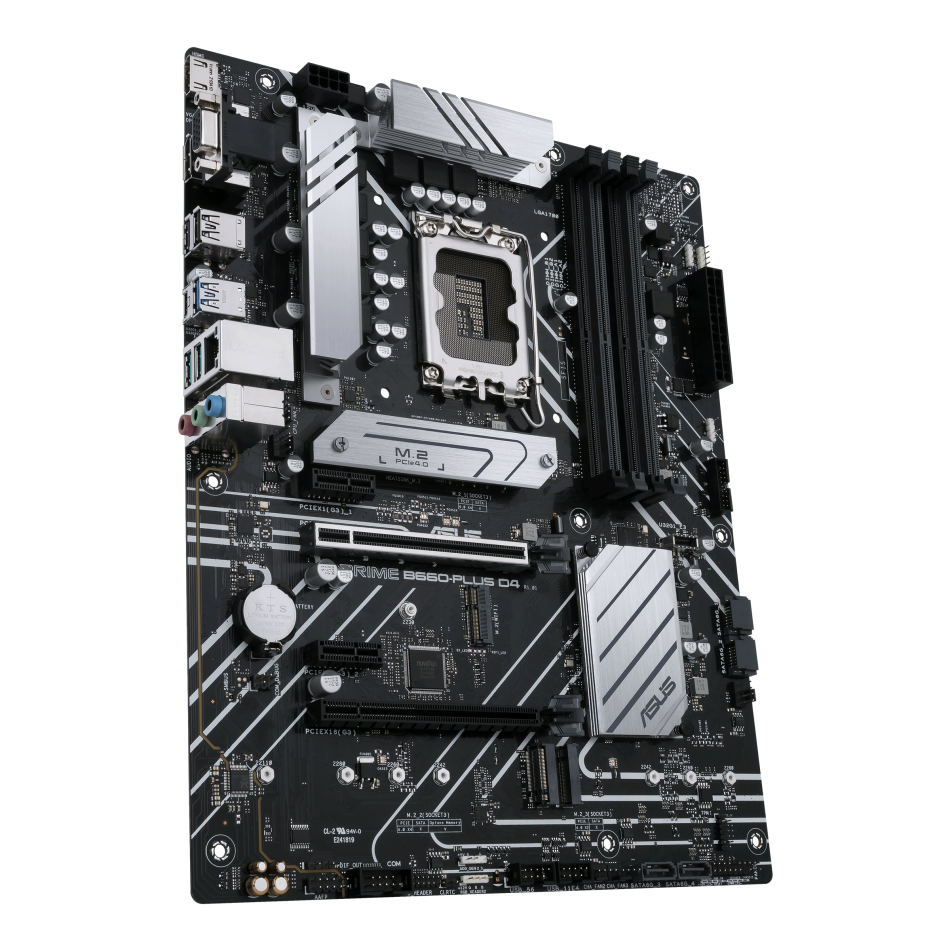

　　我一直很想嘗試英特爾的“混合” 12千 一代榿木湖中央處理器 (最近被調整 13千- 一代猛禽湖繼任者)，包括“P”(性能)和“E”(效率)處理器內核的混合，概念上類似于 胳膊很大。小建筑.當我看到 華碩 Prime B660 加 D4 主板 發售于 新蛋 $109.99 去年夏天，我認為我已經找到了一個經濟高效且完美的平臺，可以將下一代 CPU 實驗和 AIC 重用這兩個愿望付諸實踐。華碩主板處理了 12千 一代(甚至是較新的 13千 世代)英特爾中央處理器。它支持具有成本效益的DDR4 SDRAM。它甚至還集成了Thunderbolt 4接頭和BIOS支持!

　　然而，不幸的是，這個計劃并沒有成功。訂購主板兩周后，我退回了它。誠然，部分原因是它是一個 全尺寸 ATX 板;所有其他因素相等(甚至相似)，我的偏好傾向于更苗條的 微型 ATX 外形.但更大的問題是，事實證明，支持Thunderbolt的主板和支持Thunderbolt的AIC不一定支持。 彼此.請允許我解釋一下。

　　到目前為止，華碩已經開發了(我認為)三代的Thunderbolt AIC：

　　基于Thunderbolt 2(TB2)的 霹靂EX II 和 雷電EX II/雙

　　基于Thunderbolt 3(TB3)的 雷電 EX 3 和 雷電 EX 3-TR和

　　基于Thunderbolt 4(TB4)的 雷電EX 4

　　具有諷刺意味的是，華碩的AIC 硬件不可互操作 對于所有支持雷電的華碩主板，甚至?xí)簳r擱置特定華碩主板的 BIOS 軟件是否識別并完全支持特定的 AIC。TB4 AIC 的硬件“接頭”連接器是一個 “14-1”引腳排列 (一個 14 針接頭，“公”連接器缺少一個針腳，相應的“母”連接器填入通孔，以確保在配接時不會錯誤地定位兩個連接器)，而 TB2 和 TB3 卡的接頭是 5 針.

　　技嘉還開發了多代Thunderbolt AIC(同樣，我認為以下列表是迄今為止完整的)：

　　基于 TB2 的 GC-雷電 2

　　基于TB3的GC-高山脊( 1.0 和 修訂版 2.0)和GC-泰坦嶺(再次， 修訂版 1.0 和 修訂版 2.0，后者支持雙電纜/連接器...繼續閱讀...)，以及

　　基于 TB4 的 GC-楓樹嶺

　　技嘉在其主板上標準化了一個五針Thunderbolt接頭，稱為THB-C連接器...至少直到TB4一代，當它 也 切換到 5 針 (THB-C1) 加 3 針 (THB-C2) 雙連接器方案。也就是說，從修訂版 2.0 GC-Titan Ridge 卡(我的是 1.0 版)開始，技嘉添加到主板上，更廣泛的套件支持第二個包括末端帶有三針連接器的雷靂電纜，對于 TB3 及更早的主板來說是不必要的，但可能考慮到 TB4 未來主板向前兼容性。

　　我不清楚華碩和技嘉的5針Thunderbolt接頭是否相互兼容，但我的1.0版GC-Titan Ridge AIC提供的五針THB-C接頭顯然與華碩的TB4 14-1針方法不兼容，更不用說與技嘉自己的雙連接器TB4方案似乎不匹配(再次，繼續閱讀)。在繼續之前，我應該指出，華碩和技嘉并不是唯一銷售基于Thunderbolt的AIC和支持Thunderbolt的主板的供應商。

　　例如，MSI還提供兩者 TB3 和 TB4 AIC，華擎也是如此 TB2, TB3和 TB4 AIC?？焖賿呙栉⑿茿IC的規格表明，雖然ThunderboltM3支持五針Thunderbolt接頭，但ThunderboltM4切換到 16 針 連接器。根據吉爾博伊德，他的 BuildOrBuy YouTube頻道 我有 之前推薦，華擎已經帶著 五針 TB4 的標頭。底線：所有四家供應商的TB4接頭彼此不兼容，其中至少有三家也與其上一代針座不一致。親眼看看：

　　嘆息。

　　回到華碩和技嘉。我還沒有準備好放棄。告誡 買家在亞馬遜上發表的評論 以及技嘉用戶論壇和各種Hackintosh討論板上的帖子，我遇到了一個 很棒的博客文章 討論(以及其他有趣的話題)如何在修訂版 1.0 GC-Titan Ridge AIC 上跳線 Thunderbolt 連接器，使其與(至少一些)不包含兼容(或任何)雷電接頭的主板配合使用。也就是說，在與博客作者來回發送了一些電子郵件之后(其中包括他的見解，即與AIC安裝的連接器的配合，這使得跳線特別容易，是Molex 70553-0004，其中單單位數量是 可在此處購買)，不幸的是，我的懷疑得到了證實：

　　沒有硬件雷靂接頭的主板也不太可能有 BIOS 軟件對雷靂的支持(和 非官方改造 不適合膽小的人)，也許除了MacOS系統和Hackintoshes(持有這種想法)，以及

　　即使主板 做 有一個雷靂硬件接頭，供應商無疑已經硬編碼了 BIOS 僅支持來自同一供應商的雷靂 AIC (根據我之前的評論，只有特定的)

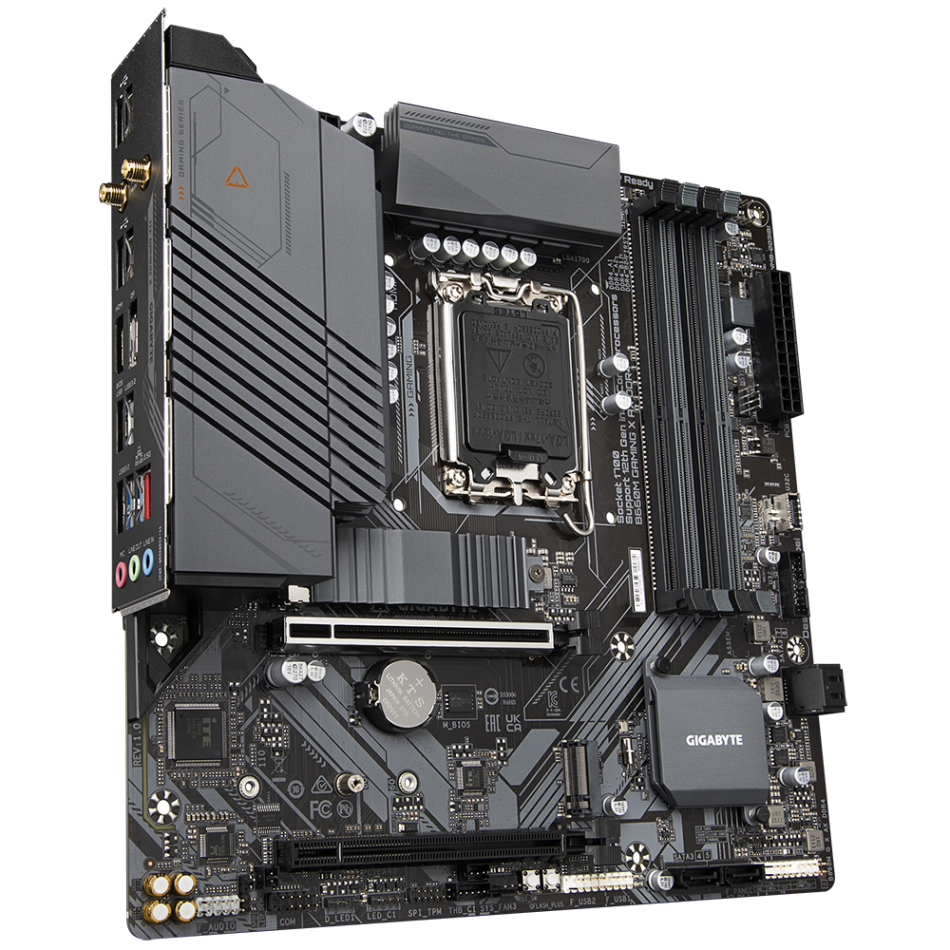

　　令人 發狂。從而也解釋了為什么我最終在 660 天的退款時間內將華碩 Prime B660-PLUS D30 寄回給 Newegg。同樣令人沮喪的是，我得出的結論是，我從Newegg訂購的替換主板， 技嘉的B660M游戲XAX DDR4，可能也行不通，即使只是以僅利用 THB-C1 標頭的向后兼容的 TB3 方式(盡管出于好奇，我仍然會對其進行測試)。

　　為什么?好吧，B660M游戲X AX DDR4未在 GC-泰坦嶺修訂版 1.0 兼容性列表，一方面...盡管考慮到 AIC 早于主板和 都 從歷史上看(根據我的長期經驗)供應商在新產品發布時保持現有產品的支持列表更新是出了名的糟糕，這種遺漏本身并不是確定的。人們也可以爭辯說，如果GC-Titan Ridge Rev. 1.0可以工作，為什么技嘉要費心發布支持雙電纜/雙接頭的GC-TITAN RIDGE修訂版2.0...雖然主板不包括在 那 AIC 支持的列表也。。。

　　就像我之前說的，無論如何我都會嘗試一下，看看會發生什么。也就是說，我也(務實地?憤世嫉俗地?)繼續前進，并尋求“保險政策”繼任者。我發現了一個技嘉 GC-楓樹嶺 TB4 AIC 售價 89.99 美元，聲稱與亞馬遜倉庫部分的類似新品相同......是的，主板 是 在本例中列為受支持。所有這些都讓我回到了我最初的問題：如果我決定 不 要回到擂臺參加 AMD Threadripper 個人工作站摔跤比賽的第 2 輪，我將如何處理我的 GC-TITAN RIDGE 修訂版 1.0 AIC(除了將其與主板一起捐贈給慈善機構)?

　　嗯，一方面，GC-泰坦嶺修訂版 1.0 原來是兼容的 (至少經過一些黑客攻擊)與 我的蘋果3，1，其固有的壽命(以及其MacPro6，1繼任者的壽命)最近得到了延長，這要?dú)w功于一個名為 OpenCore Legacy Patcher.OpenCore巧合的是 也是繼任者 到我在 中提到的幾個“Hackintosh”軟件開發套件(Clover 等) 過去的寫作.也就是說，正如長期的普通讀者一樣 也 回想一下，我仍然有多個HP系統，這些系統是MacOS-on-PC黑客候選人坐在辦公室周圍，其中一些系統也有擴展槽功能，可以插入GC-TITAN RIDGE修訂版1.0。在以后的博客文章中，請繼續關注所有這些方面的發展。

　　我將用一些承認的沮喪(如果它還沒有明顯的話)以及一點悲傷來結束這篇特別的文章。我早就是一個 霹靂的擁護者 以及其共同開發商蘋果和英特爾的崇拜者;界面速度快，用途廣泛，每一代(盡管最新的TB4與上一代跳躍相比可能不太明顯)都比以前的版本提供了切實的改進。在這個過程中，Thunderbolt也相應地推動了USB的到來，盡管姍姍來遲。 提供類似的增強功能.

　　也就是說，長期無法混合搭配來自不同供應商的主板和 AIC 阻礙了 Thunderbolt 的廣泛采用，超出了控制器直接集成在主板上的利基情況(具有必要的物料清單成本，因此產品價格、缺點)。如果有的話，TB4的情況似乎變得更糟，硬件標頭兼容性顯然也被拋到了窗外。如果你真的想讓 Thunderbolt 成為廣泛而多樣化實施的行業標準，英特爾和合作伙伴，你將需要超越專有的競爭隔離行為，真正合作。畢竟，俗話說， 漲潮抬起所有船只是的?

　　—布萊恩·迪珀特 是邊緣人工智能和視覺聯盟的主編，BDTI的高級分析師和該公司在線通訊InsideDSP的主編.
