原標題：變送器工作原理

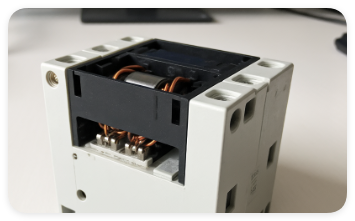

變送器是一種將物理量（如溫度、壓力、流量、液位、電流、電壓等）轉換為標準電信號（如4-20mA電流信號或1-5V電壓信號）的電子設備，以便于遠程傳輸、顯示和控制。其工作原理基于傳感器技術和信號處理技術，具體過程如下：

1. 傳感器感知物理量

• 作用：傳感器是變送器的核心部件，負責將被測物理量（如溫度、壓力等）轉換為電信號（如電壓、電流或電阻變化）。

• 示例：

• 溫度傳感器：熱電偶或熱電阻將溫度變化轉換為電壓或電阻變化。

• 壓力傳感器：應變片或壓阻元件將壓力變化轉換為電阻或電壓變化。

2. 信號調理與放大

• 作用：傳感器輸出的電信號通常非常微弱，需要通過信號調理電路進行放大、濾波和線性化處理，以提高信號的穩定性和精度。

• 過程：

• 放大：使用運算放大器將微弱信號放大到合適的幅度。

• 濾波：去除信號中的噪聲和干擾。

• 線性化：通過補償電路或軟件算法，消除傳感器的非線性誤差。

3. 電壓/電流轉換

• 作用：將調理后的電壓信號轉換為標準電流信號（如4-20mA），以便于長距離傳輸。

• 方法：

• V/I轉換電路：通過反饋電路將電壓信號轉換為電流信號。例如，4mA對應測量下限，20mA對應測量上限。

4. 輸出標準信號

• 作用：輸出標準化的電信號，便于與控制系統、顯示儀表或數據采集系統兼容。

• 特點：

• 4-20mA電流信號：抗干擾能力強，適合長距離傳輸。

• 1-5V電壓信號：適用于短距離傳輸或與某些控制系統直接連接。

5. 反饋與校準

• 作用：通過反饋機制確保輸出信號的準確性和穩定性。

• 方法：

• 閉環控制：將輸出信號反饋到輸入端，與設定值進行比較，調整輸出以消除誤差。

• 校準：定期校準變送器，確保其輸出與實際測量值一致。

變送器的典型應用

• 工業自動化：用于溫度、壓力、流量、液位等參數的測量和控制。

• 電力系統：用于電流、電壓、功率等電量的測量和監控。

• 環境監測：用于氣體濃度、濕度、光照等環境參數的測量。

變送器的優勢

1. 標準化輸出：便于與各種控制系統和儀表兼容。

2. 抗干擾能力強：4-20mA電流信號適合長距離傳輸。

3. 高精度：通過信號調理和校準，確保測量精度。

4. 可靠性高：工業級設計，適應惡劣環境。

示例：溫度變送器

1. 傳感器：熱電偶或熱電阻將溫度轉換為電壓或電阻。

2. 信號調理：放大、濾波和線性化處理。

3. V/I轉換：將電壓信號轉換為4-20mA電流信號。

4. 輸出：輸出與溫度成線性關系的4-20mA信號。

總結

變送器通過傳感器感知物理量，經過信號調理、放大和轉換，輸出標準化的電信號。其核心功能是將非電信號轉換為電信號，并進行標準化處理，以便于遠程傳輸和控制。變送器在工業自動化、電力系統、環境監測等領域發揮著重要作用。
