簡單的2051單片機電腦遙控器電路圖


原標題:簡單的2051單片機電腦遙控器電路圖
以下是基于 AT89C2051單片機 的簡單電腦遙控器電路設計核心要點,可結合實際需求調整元件參數:
一、電路基本原理
紅外信號接收
使用一體化紅外接收頭(如VSMF2837)接收遙控器信號,輸出TTL電平至單片機。
接收頭需與單片機I/O口直接連接(如P3.2,外接10kΩ上拉電阻)。
信號解碼與處理
單片機通過外部中斷(INT0,P3.2)捕獲紅外信號,執行中斷服務程序進行解碼。
解碼后數據通過串口(P3.0/P3.1)發送至PC。
串口竊電電路
利用PC串口供電,通過二極管(如1N4148)和限流電阻(如1kΩ)為單片機提供工作電壓(約5V)。
電路無需外接電源,實現即插即用。
二、核心元件清單
元件名稱 | 型號/參數 | 備注 |
---|---|---|
單片機 | AT89C2051 | 主控芯片 |
紅外接收頭 | VSMF2837 | 接收紅外信號 |
串口通信芯片 | MAX232 | 轉換TTL/RS-232電平 |
二極管 | 1N4148 | 串口竊電電路 |
電阻 | 10kΩ(多個) | 上拉/限流電阻 |
LED指示燈 | 紅色LED | 電源/工作狀態指示 |
三、電路設計要點
紅外接收部分
接收頭輸出端需接濾波電容(如0.1μF),提高信號穩定性。
中斷引腳(P3.2)需配置為下降沿觸發,確保信號響應靈敏度。
串口通信部分
使用MAX232芯片實現TTL與RS-232電平轉換,確保與PC串口兼容。
串口通信速率建議設置為9600bps,兼容主流PC軟件(如Girder)。
電源與竊電電路
通過PC串口供電時,需確保二極管(如1N4007)防止電流反向流動。
穩壓電容(如100μF)需靠近單片機電源引腳,減少電壓波動。

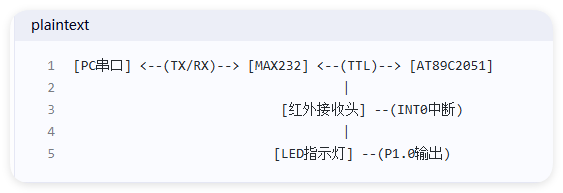

四、電路圖示例:
關鍵連接說明:
MAX232的TTL側TXD接單片機P3.1,RXD接P3.0。
紅外接收頭數據引腳接P3.2,電源引腳接VCC(5V)。
LED指示燈接P1.0,通過限流電阻(330Ω)連接。
五、軟件實現要點
中斷服務程序
捕獲紅外信號后,通過定時器測量高低電平時間,解析NEC協議數據。
解碼后數據存儲至緩沖區,通過串口發送至PC。
串口通信協議
設置波特率9600bps,8位數據位,1位停止位,無校驗。
PC端軟件(如Girder)接收數據后,根據協議定義執行相應操作。
六、注意事項
電源穩定性
確保單片機供電電壓穩定在4.5V-5.5V,避免電壓波動導致復位。
電磁干擾防護
在紅外接收頭附近添加0.1μF陶瓷電容,抑制高頻干擾。
PCB布局時,數字地與模擬地單點連接,減少地環路干擾。
按鍵防抖
軟件中增加10ms延時,消除機械按鍵抖動影響。
七、擴展功能建議
學習功能
增加EEPROM存儲按鍵編碼,實現遙控器學習功能。
多設備支持
通過串口切換不同設備控制指令,擴展為萬能遙控器。
低功耗設計
使用單片機睡眠模式,降低待機功耗。
此設計基于AT89C2051的I/O資源,通過串口與PC通信,結合紅外接收實現基礎遙控功能。實際制作時需根據元件參數調整電路細節。
