原標題：機器視覺可用的不同電纜和連接器類型以及相關利弊分析
機器視覺系統依賴高速、穩定的數據傳輸與可靠的電力供應，電纜與連接器的選擇直接影響系統性能、可靠性與成本。以下從傳輸類型、應用場景、技術參數等維度，系統梳理主流方案及其優缺點。
一、核心電纜類型與對比
1. 數字信號傳輸電纜
| 類型 | 典型接口 | 帶寬/速率 | 最大傳輸距離 | 關鍵特性 | 優勢 | 劣勢 |
|---|---|---|---|---|---|---|
| 同軸電纜（Coaxial） | BNC、SMA | 10MHz~3GHz | 100m（75Ω） | 單端傳輸，抗干擾強 | 成本低，抗EMI，兼容模擬/數字信號 | 體積大，高頻衰減，帶寬受限 |
| 雙絞線（Twisted Pair） | RJ45、M12（X-coded） | 100Mbps~10Gbps | 100m（Cat6A） | 差分傳輸，支持PoE | 靈活布線，支持以太網協議，抗干擾中等 | 高速下串擾敏感，需屏蔽設計 |
| 光纖（Fiber Optic） | LC、SC、MPO | 1Gbps~400Gbps | 10km（多模） | 光電轉換，完全抗EMI | 超長距離，高帶寬，無電磁干擾 | 成本高，需光電轉換模塊，彎曲半徑受限 |
| 柔性扁平電纜（FFC） | ZIF、FH26 | 100Mbps~1Gbps | 0.5m（典型） | 超薄柔性，適合狹小空間 | 空間利用率高，重量輕 | 傳輸距離短，抗拉強度低 |
應用場景建議：

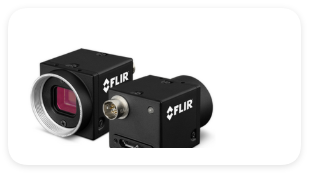

工業相機：短距離（<30m）優先選Cat6A雙絞線（成本低、易維護）；長距離（>50m）或強干擾環境（如焊接車間）用多模光纖。
高速相機（如10Gbps）：直接使用光纖或QSFP+雙絞線（如3M QSFP-H40G-AOC）。
嵌入式視覺：優先選FFC（如相機模塊到主板連接）或M12（工業級抗振）。
2. 電源與混合信號電纜
| 類型 | 典型接口 | 額定電流 | EMC特性 | 適用場景 | 優勢 | 劣勢 |
|---|---|---|---|---|---|---|
| 螺旋屏蔽電纜 | M8/M12（4針） | 4A~16A | 高屏蔽效能 | 工業傳感器供電 | 抗干擾強，防水防塵（IP67） | 成本較高，柔韌性差 |
| 同軸電源線（Hybrid） | HSD、LVDS | 2A~5A（信號+電源） | 中等 | 車載攝像頭（如ADAS） | 集成信號與電源，減少布線復雜度 | 高速信號衰減大，需專用連接器 |
| 柔性硅膠線 | JST、XT60 | 10A~50A | 低 | 無人機/機器人關節供電 | 耐彎折（>10萬次），耐高溫（-60℃~200℃） | 屏蔽性差，需外置濾波器 |
關鍵設計考量：
電源紋波：對噪聲敏感的傳感器（如激光雷達）需采用雙絞線+磁環濾波，紋波控制在<50mV。
動態負載：電機驅動場景（如AGV）需選擇線徑≥14AWG的硅膠線，避免壓降（如12V/10A時壓降<0.5V）。
二、連接器類型與選型指南
1. 工業級連接器
| 類型 | 鎖緊方式 | 防護等級 | 循環次數 | 典型應用 | 優勢 | 劣勢 |
|---|---|---|---|---|---|---|
| M12 | 螺紋鎖緊 | IP67/IP69K | 500次（A編碼） | 工業相機、傳感器 | 防水防塵，抗振，標準化（IEC 61076-2-101） | 插拔力大，需工具 |
| M8 | 螺紋鎖緊 | IP67 | 300次 | 緊湊型傳感器 | 體積小，重量輕 | 接觸電阻較高（<50mΩ） |
| Hirose DF11 | 側插鎖扣 | IP65 | 100次 | 嵌入式視覺模塊 | 免工具插拔，超薄設計（0.8mm間距） | 防護等級較低 |
2. 高速信號連接器
| 類型 | 協議支持 | 插入損耗 | 成本 | 適用場景 | 優勢 | 劣勢 |
|---|---|---|---|---|---|---|
| SFP+ | 10Gbps以太網 | <1dB@10GHz | 中高 | 千兆工業相機 | 熱插拔，標準化（SFF-8431） | 需額外光模塊，功耗較高 |
| HDC（Hirose） | Camera Link/CoaXPress | <0.5dB@6.25Gbps | 高 | 高幀率相機（如1000fps） | 高速低衰減，支持多通道（4~12路） | 專用接口，兼容性差 |
| USB3 Vision | USB 3.1 Gen1 | <3dB@5Gbps | 低 | 消費級視覺設備 | 即插即用，兼容PC | 傳輸距離短（<3m），抗干擾弱 |
三、選型關鍵參數與避坑指南
1. 核心參數優先級
帶寬與速率：
相機分辨率×幀率決定最小帶寬（如4K@60fps需≥18Gbps，需用光纖或HDC）。
抗干擾能力：
電磁環境復雜場景（如焊接車間）需選擇光纖+金屬外殼連接器（如M12 X-coded）。
機械壽命：
振動場景（如AGV）需滿足>1000次插拔（如TE Connectivity AMPSEAL 16）。
2. 常見問題與解決方案
問題1：高速信號衰減
案例：Cat6A雙絞線傳輸4K@30fps信號時出現馬賽克。
解決：改用OM3多模光纖（850nm波長，損耗<3dB/km），搭配SFP+光模塊。
問題2：連接器松動
案例：M12連接器在振動測試中接觸不良。
解決：改用鎖緊環+O型圈設計（如Phoenix Contact M12 PushPull），插拔力提升30%。
問題3：成本超支
案例：長距離（200m）4K傳輸需定制光纖方案。
優化：采用有源光纜（AOC）（如Molex iPass+ AOC），成本降低40%。
四、未來趨勢與推薦
1. 技術演進方向
無線化：Wi-Fi 6E（6GHz頻段）與5G毫米波逐步應用于低延遲場景（如AGV導航）。
微型化：0.3mm間距連接器（如JAE WP26系列）適配微型內窺鏡相機。
智能化：集成狀態監測的連接器（如TE Connectivity智能M12，可檢測溫度/濕度）。
2. 推薦方案矩陣
| 需求場景 | 推薦電纜 | 推薦連接器 | 預算范圍 |
|---|---|---|---|
| 工業相機（短距離） | Cat6A雙絞線 | M12 X-coded | 30/m |
| 高速相機（長距離） | OM3多模光纖 | SFP+ HDC | 150/m |
| 車載視覺（抗振） | 同軸混合電纜 | FAKRA-Z | 20/m |
| 嵌入式視覺（超?。?/td> | FFC+硅膠線 | Hirose DF11 | 8/m |
五、總結與工具推薦
選型工具：
使用TE Connectivity Cable Creator在線配置電纜（支持M12/M8/光纖組合）。
通過Samtec高速信號計算器驗證帶寬與衰減（輸入頻率、長度、材料參數）。
一句話結論：
短距高性價比：Cat6A+M12 X-coded；
長距免干擾：光纖+SFP+/HDC；
微型化：FFC+ZIF；
極端環境：螺旋屏蔽+M12螺紋鎖緊。
通過精準匹配傳輸需求、機械強度與成本目標，可顯著提升機器視覺系統的穩定性和可維護性。
